Konfiguracja użytkowalności jest podzielona na kilka zakładek, które w przejrzysty sposób strukturyzują wymagania dla poszczególnych sprawdzeń.
Pręty

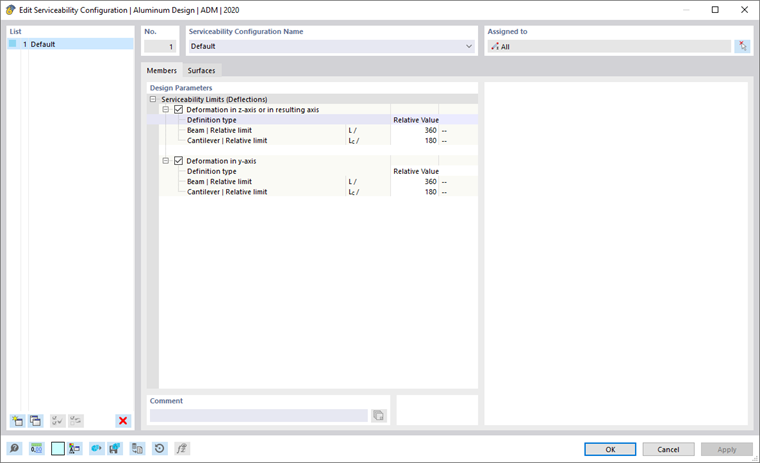

W zakładce Pręty w dialogu 'Konfiguracja użytkowalności' można określić wartości graniczne dotyczące przemieszczeń prętów i zestawów prętów.
Granice użytkowalności (ugięcia)
Dla sprawdzenia użytkowalności można ustalić specyficzne granice dla ugięć, odnosząc je do osi pręta.
Granice przemieszczeń odnoszą się zasadniczo do długości poszczególnych elementów: Im dłuższy pręt, tym większe ugięcia są dozwolone. W liście obok 'Rodzaj definicji' można wybrać, w jakiej formie chcemy zdefiniować wartość graniczną.
- Wartość względna: Wartość graniczna jest definiowana w odniesieniu do długości pręta lub zestawu prętów.
- Wartość bezwzględna: Wartość maksymalnego ugięcia jest określana bezpośrednio.
- Suma wartości względnej i bezwzględnej: Wartość graniczna to suma wartości względnej i bezwzględnej.
- Min. wartości względnej i bezwzględnej: Wartość graniczna to mniejsza z wartości względnej lub bezwzględnej.
- Max. wartości względnej i bezwzględnej: Wartość graniczna to większa z wartości względnej lub bezwzględnej.
W zależności od podparcia elementu – podparty obustronnie 'belka nośna' lub podparty jednostronnie 'wspornik' – zazwyczaj różne granice ugięcia są istotne. Typ segmentu, który występuje, jest automatycznie określany na podstawie przypisanych podpór projektowych: Segment z podporami projektowymi z obu stron lub bez podpór projektowych jest klasyfikowany jako belka, natomiast segment z jedną podporą projektową na jednej stronie jest klasyfikowany jako wspornik. Podpory projektowe można określić w zakładce Bemessungsauflager und Durchbiegung prętów i zestawów prętów.
Jeżeli to konieczne, dostosuj domyślne wartości graniczne dla sprawdzeń przemieszczeń obiektów.
Jeśli podczas sprawdzenia przemieszczenia ma być uwzględniona nadwyżka (przedwstępne przemieszczenie elementu podczas montażu), można określić to wygięcie w właściwościach pręta lub zestawu prętów (patrz rozdział Bemessungsauflager und Durchbiegung). Tam można również określić, czy maksymalne przemieszczenia odnoszą się do przesuniętych końców segmentów, czy też do niewyedytowanego systemu wyjściowego.
Powierzchnie
W zakładce Powierzchnie dialogu 'Konfiguracja użytkowalności' określasz wartości graniczne dotyczące przemieszczeń powierzchni.

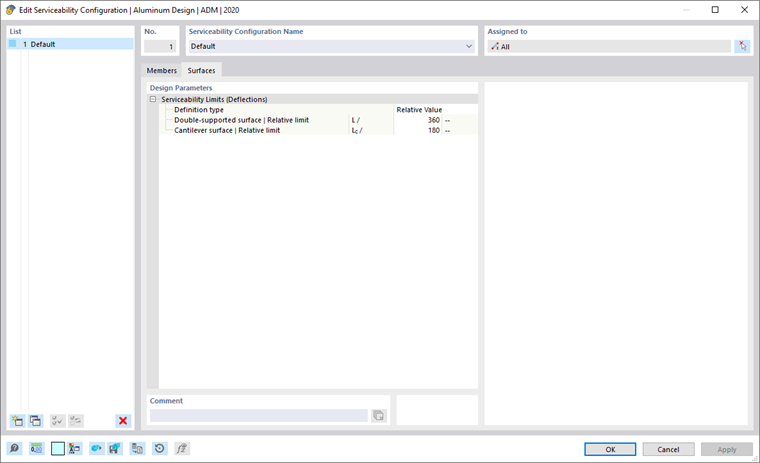

Granice ugięć odnoszą się do długości poszczególnych elementów. Lista obok 'Rodzaj definicji' zawiera kilka opcji wyboru, w jakiej formie można zdefiniować wartość graniczną (patrz obraz Ustawienie odniesienia przemieszczenia):
- Wartość względna: Wartość graniczna jest definiowana w odniesieniu do długości powierzchni.
- Wartość bezwzględna: Wartość maksymalnego ugięcia jest określana bezpośrednio.
- Suma wartości względnej i bezwzględnej: Wartość graniczna to suma wartości względnej i bezwzględnej.
- Min. wartości względnej i bezwzględnej: Wartość graniczna to mniejsza z wartości względnej lub bezwzględnej.
- Max. wartości względnej i bezwzględnej: Wartość graniczna to większa z wartości względnej lub bezwzględnej.
W zależności od podparcia elementu – powierzchnia podparta obustronnie lub powierzchnia wspornikowa podparta jednostronnie – zazwyczaj różne granice ugięcia są istotne. To podparcie jako 'typ powierzchni' jest definiowane w właściwościach powierzchni lub zestawu powierzchni w zakładce Durchbiegung. Tam można również określić, czy maksymalne przemieszczenia odnoszą się do niewyedytowanego systemu, zdeformowanej płaszczyzny odniesienia lub powierzchni równoległej, i określić, jak ma być określana długość odniesienia.
Jeżeli to konieczne, dostosuj domyślne wartości graniczne dla sprawdzeń przemieszczeń obiektów.
