La configuración de servicio de uso está dividida en varias pestañas, que estructuran de manera clara los requisitos para las comprobaciones individuales.
Barras

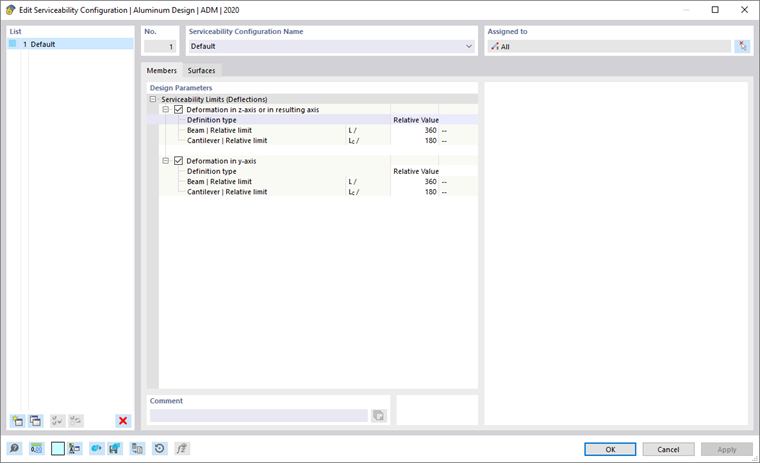

En la pestaña Barras del diálogo 'Configuración de servicio de uso', estableces los valores límite aplicables a las deformaciones de las barras y los conjuntos de barras.
Límites de servicio de uso (Flechas)
Para la comprobación de servicio de uso, puedes establecer límites específicos para las flechas, referidos a las direcciones de los ejes de la barra.
Los límites de las deformaciones están, en principio, relacionados con las longitudes de los elementos: Cuanto más larga es una barra, mayores flechas están permitidas. En la lista al lado del 'Tipo de definición', puedes elegir en qué forma deseas definir el límite.
- Valor relativo: El límite se define en relación con la longitud de la barra o el conjunto de barras.
- Valor absoluto: El valor de la flecha máxima se establece directamente.
- Suma de valor relativo y absoluto: El límite es la suma del valor relativo y el absoluto.
- Mín. del valor relativo y absoluto: El límite es el menor valor de entre el relativo y el absoluto.
- Máx. del valor relativo y absoluto: El límite es el mayor valor de entre el relativo y el absoluto.
Dependiendo del soporte del elemento –soporte bilateral 'viga' o soporte unilateral 'viga en voladizo'–, generalmente son relevantes diferentes límites de flecha. El tipo que se presenta para un determinado segmento se determina automáticamente según los apoyos de diseño atribuidos: Un segmento con apoyos de diseño en ambos lados o sin apoyos de diseño se clasifica como viga, un segmento con un apoyo de diseño en un lado como viga en voladizo. Puedes especificar los apoyos de diseño en la pestaña Apoyos de diseño y flecha de las barras y conjuntos de barras.
Si es necesario, ajusta los límites preestablecidos para las comprobaciones de deformación de los objetos.
Si deseas considerar una elevación (pre-deformación del elemento durante la instalación) en la comprobación de la deformación, puedes especificar esta pre-camptura en las propiedades de la barra o el conjunto de barras (ver el capítulo Apoyos de diseño y flecha). Allí también puedes establecer si los desplazamientos máximos se refieren a los extremos del segmento desplazados o al sistema original sin deformar.
Superficies

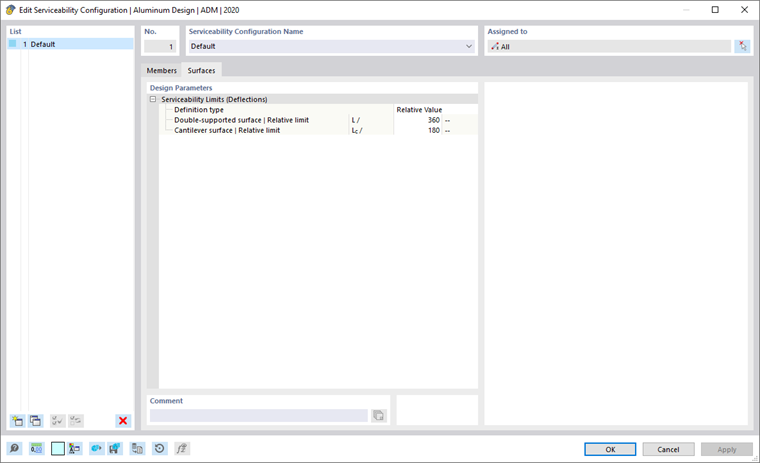

En la pestaña Superficies del diálogo 'Configuración de servicio de uso', estableces los límites aplicables a las deformaciones de las superficies.
Los límites de la flecha están relacionados con las longitudes de los elementos. La lista al lado del 'Tipo de definición' contiene varias opciones de selección sobre cómo se puede definir un límite (ver imagen Establecer referencia de la deformación):
- Valor relativo: El límite se define en relación con la longitud de la superficie.
- Valor absoluto: El valor de la flecha máxima se establece directamente.
- Suma de valor relativo y absoluto: El límite es la suma del valor relativo y el absoluto.
- Mín. del valor relativo y absoluto: El límite es el menor valor de entre el relativo y el absoluto.
- Máx. del valor relativo y absoluto: El límite es el mayor valor de entre el relativo y el absoluto.
Dependiendo del soporte del elemento –superficie soportada bilateralmente o superficie en voladizo soportada unilateralmente–, generalmente son relevantes diferentes límites de flecha. Este soporte, como 'tipo de superficie', debe definirse en las propiedades de la superficie o el conjunto de superficies en la pestaña Flecha. Allí también puedes establecer si los desplazamientos máximos se refieren al sistema sin deformar, un plano de referencia deformado o una superficie paralela y especificar cómo debe determinarse la longitud de referencia.
Si es necesario, ajusta los límites preestablecidos para las comprobaciones de deformación de los objetos.
