Параметр норматива

Для некоторых нормативов доступна вкладка Параметр норматива диалогового окна 'Конфигурация несущей способности' или 'Конфигурация прочности'. Здесь перечислены все коэффициенты, которые имеют значение для расчётов.

'Настройки расчёта' согласованы с разделами соответствующего норматива. В следующих разделах описаны параметры этих нормативов:

1. EN 1995
2. NDS
3. CSA O86

EN 1995

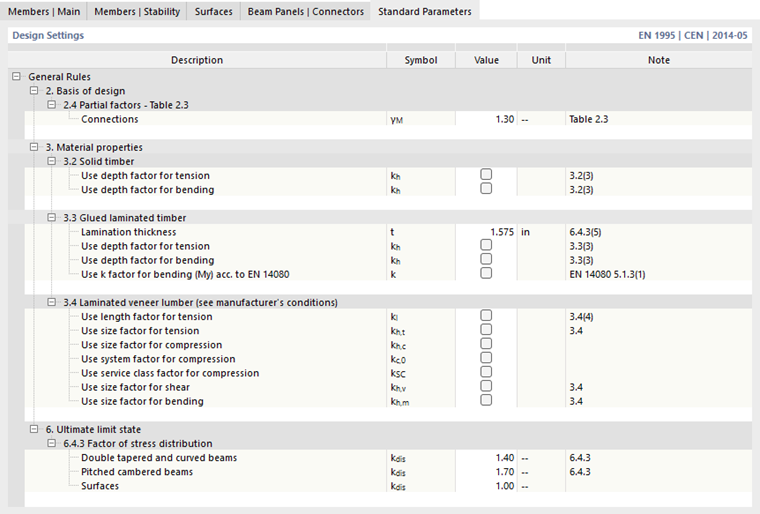

Вкладка 'Параметр норматива' для Расчёт деревянных конструкций по EN 1995

Перечислены все коэффициенты, которые имеют значение для выбранного Национального приложения. Предустановка соответствует требованиям норматива или рекомендациям. В столбце 'Примечание' указан раздел норматива, к которому относится параметр. Понижающие коэффициенты учитываются автоматически по предустановке, повышающие коэффициенты при этом не активированы. Соответствующие коэффициенты можно активировать, установив флажок, если выполняются необходимые условия. Таким образом, например, для бруса из клеёного шпона при расчётах можно учесть благоприятно действующие коэффициенты.

Если необходимо скорректировать коэффициент, можно также задать его пользователем. Коэффициент распределения напряжений k_dis играет роль, в частности, у балок двускатной крыши для учёта эффектов поперечного растяжения при криволинейном изменении сечения.

1. banner.tip

NDS

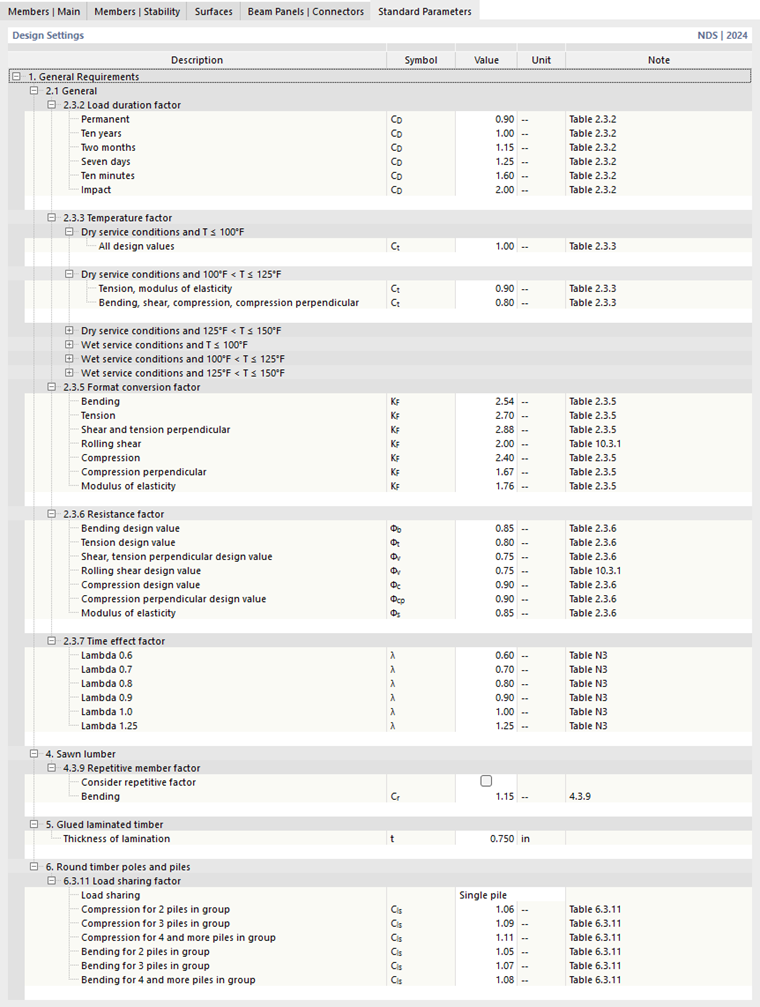

Вкладка 'Параметр норматива' для Расчёт деревянных конструкций по NDS

Перечислены все коэффициенты, которые имеют значение для расчёта по NDS. Предустановка соответствует требованиям норматива. В столбце 'Примечание' указан раздел норматива, к которому относится параметр.

1. banner.tip

CSA O86

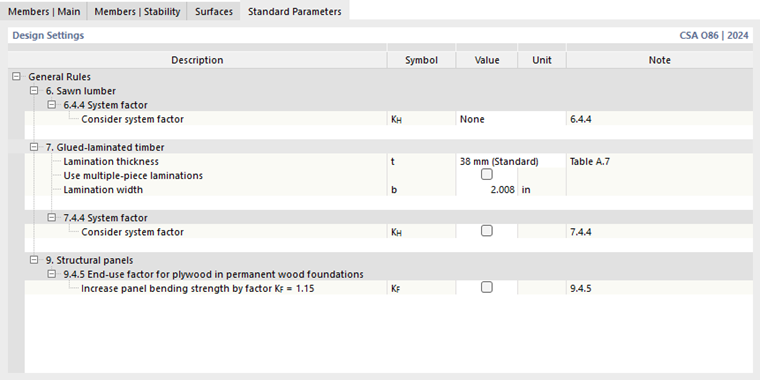

Реестр «Параметр норматива» для расчёта деревянных конструкций по CSA

На этой вкладке можно настроить некоторые параметры, которые имеют значение для расчёта по CSA.

Если элементы из пиломатериалов соответствуют требованиям, указанным в разделе 6.4.4, выберите в списке 'Случай 1' или 'Случай 2', чтобы применить соответствующий системный коэффициент K_H согласно таблице 6.13.

Для элементов из клеёного бруса в списке можно выбрать толщину ламели. Включены толщины, указанные в таблице A.7. Активируйте опцию 'Использовать многослойные ламели', чтобы в качестве эффективной ширины ламели b для определения разрушающей прочности на сдвиг у пазов на растянутой стороне у опоры согласно разделу 7.5.7.5.2 использовать ширину самой широкой части. Если опция отключена (цельные ламели), b соответствует полной ширине балки. Ширину можно проверить после вычисления в Деталь расчётной проверки.

Если элементы из клеёного бруса соответствуют требованиям, указанным в разделе 7.4.4, установите флажок опции 'Учитывать системный коэффициент'. Коэффициент K_H принимается для всех характеристик прочности равным K_H = 1.10 (за исключением прочности на растяжение вдоль волокон, прочности на сдвиг у пазов на сжатой стороне и разрушающей прочности на сдвиг у паза, для которых действует K_H = 1.00).

Для строительных плит из клееной фанеры в постоянных деревянных фундаментах согласно разделу 9.4.5 можно 'увеличить прочность плиты на изгиб с коэффициентом K_F = 1.5'.
