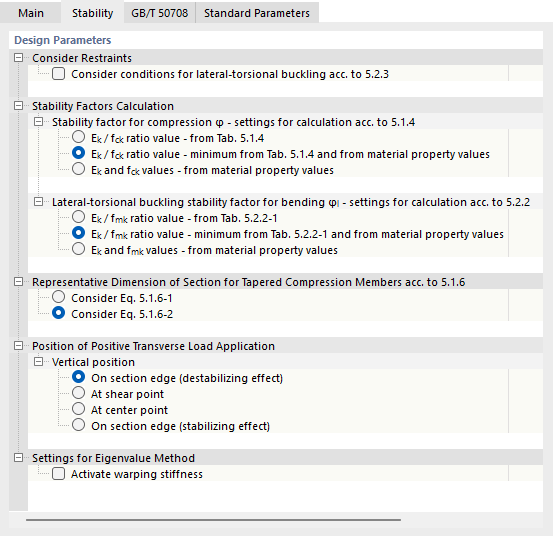

Вкладка Стержни | Устойчивость доступна, если на вкладке Стержни | Основа активирован флажок «Выполнить расчёт на устойчивость». Здесь можно задать дополнительные параметры для расчётов на устойчивость.
«Параметры расчёта» сгруппированы по нескольким категориям, которые различаются в зависимости от нормы проектирования. В следующих разделах приведены описания параметров для этих норм:
EN 1995
Редукция жёсткости
Эта категория важна для учёта длительного поведения сжатых стоек при значительной доле постоянных нагрузок: согласно Национальному приложению Германии NCI NA.5.9, для сжатых элементов классов эксплуатации 2 и 3 необходимо учитывать влияние ползучести, если расчётное значение постоянной и квазипостоянной составляющей нагрузки превышает 70 % от расчётного значения полной нагрузки. Этот учёт может выполняться путём снижения жёсткости с коэффициентом 1/(1 + kdef).
Точка приложения нагрузки
В диалоговом окне Расчётные длины можно задать метод определения идеального критического момента Mcr. При использовании метода собственных значений точка приложения нагрузки может существенно влиять на критический момент при потере устойчивости плоской формы изгиба: нагрузка, приложенная к верхнему поясу изгибаемого стержня в направлении центра сдвига, оказывает дестабилизирующее воздействие. Если же нагрузка тянет за нижний пояс, она оказывает стабилизирующее воздействие. Выберите «Положение по вертикали» из выпадающих списков.
Для стержней постоянного сечения точка приложения нагрузки также влияет на определение эквивалентной расчётной длины согласно примечанию к [1] Таблице 6.1.
Настройки для метода собственных значений
Флажок «Учитывать депланационную жёсткость» актуален, если идеальный критический момент Mcr определяется по методу собственных значений. С его помощью можно указать, следует ли учитывать секториальный момент инерции Iω при расчёте на потерю устойчивости плоской формы изгиба. В аналитических формулах нормы для определения критического момента при потере устойчивости плоской формы изгиба влиянием депланационной жёсткости в запас надёжности принято пренебрегать.
NDS
Репрезентативный размер сечения для сжатых стержней переменного сечения согласно 3.7.2
В этой категории можно указать, по какой формуле следует определять репрезентативный размер сечения сжатых стержней переменного сечения:
- Ур. 3.7-2: для определённых стандартных условий опирания
- Ур. 3.7-3: для всех остальных условий опирания
Точка приложения положительных поперечных нагрузок
В диалоговом окне Расчётные длины можно задать метод определения идеального критического момента Mcr. При использовании метода собственных значений точка приложения нагрузки может существенно влиять на критический момент при потере устойчивости плоской формы изгиба: нагрузка, приложенная к верхнему поясу изгибаемого стержня в направлении центра сдвига, оказывает дестабилизирующее воздействие. Если же нагрузка тянет за нижний пояс, она оказывает стабилизирующее воздействие. Выберите «Положение по вертикали» из выпадающих списков.
Настройки для метода собственных значений
Флажок «Учитывать депланационную жёсткость» актуален, если идеальный критический момент Mcr определяется по методу собственных значений. С его помощью можно указать, следует ли учитывать секториальный момент инерции Iω при расчёте на потерю устойчивости плоской формы изгиба. В аналитических формулах нормы для определения критического момента при потере устойчивости плоской формы изгиба влиянием депланационной жёсткости в запас надёжности принято пренебрегать.

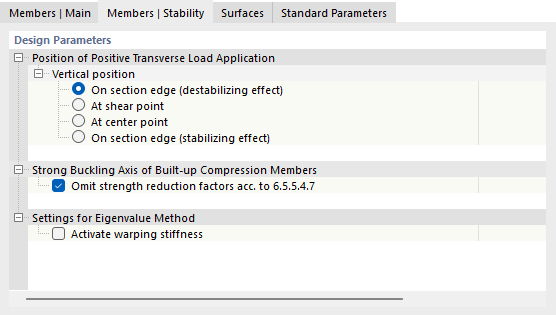

CSA O86
Точка приложения положительных поперечных нагрузок
В диалоговом окне Расчётные длины можно задать метод определения идеального критического момента Mcr. При использовании метода собственных значений точка приложения нагрузки может существенно влиять на критический момент при потере устойчивости плоской формы изгиба: нагрузка, приложенная к верхнему поясу изгибаемого стержня в направлении центра сдвига, оказывает дестабилизирующее воздействие. Если же нагрузка тянет за нижний пояс, она оказывает стабилизирующее воздействие. Выберите «Положение по вертикали» из выпадающих списков.
Сильная ось потери устойчивости составных сжатых стержней
С помощью флажка «Не учитывать понижающие коэффициенты прочности согласно 6.5.5.4.7» можно указать, разрешено ли не использовать понижающие коэффициенты прочности для потери устойчивости в сильной оси ламелей, указанные в разделах 6.5.5.4.2 – 6.5.5.4.5.
Настройки для метода собственных значений
Флажок «Учитывать депланационную жёсткость» актуален, если идеальный критический момент Mcr определяется по методу собственных значений. С его помощью можно указать, следует ли учитывать секториальный момент инерции Iω при расчёте на потерю устойчивости плоской формы изгиба. В аналитических формулах нормы для определения критического момента при потере устойчивости плоской формы изгиба влиянием депланационной жёсткости в запас надёжности принято пренебрегать.
