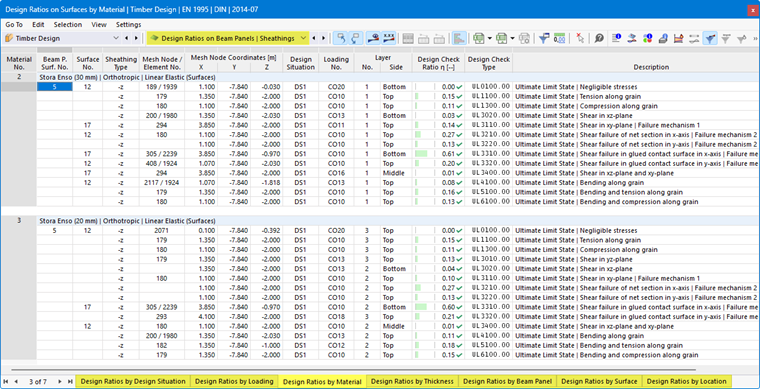

Таблицы результатов категории Использования на балочных панелях | Обшивки содержат данные результатов по расчёту обшивок балочных панелей с соответствующими использованиями.
Поверхностные результаты отсортированы в закладках по следующим критериям:
- Нагрузки (Расчётные ситуации, Сочетания нагрузок)
- Свойства поверхности (Материалы, Толщины)
- Объекты (Балочные панели, Поверхности, Узлы сетки КЭ)
Балочная панель Поверхность №
Каждой балочной панели назначена поверхность. Номер этой поверхности указывается здесь.
Поверхность №
Для каждого критерия расчёта указывается номер поверхности, которая имеет наибольшее использование.
Тип обшивки
Здесь описывается расположение обшивки. Сторона '-z' относится к отрицательной стороне поверхности (в направлении, противоположном локальной оси z), сторона '+z' - к положительной стороне поверхности (см. Балочная панель | Обшивка).
Узел сетки / Элемент №
Указывается номер узла сетки КЭ, для которого было определено максимальное использование. Второй номер обозначает конечный элемент, примыкающий к узлу КЭ, если там имеются отличающиеся внутренние силы, релевантные для расчёта.
Координаты узла сетки
В трех столбцах отображаются глобальные координаты X, Y и Z узлов сетки КЭ.
Расчётная ситуация
В этом столбце указаны номера Расчётных ситуаций, для которых имеются отдельные использования.
Нагрузка
Указываются номера сочетаний нагрузок или расчётных сочетаний, которые являются определяющими для соответствующих проверок.
Сторона слоя
Напряжения исследуются для следующих мест сечения обшивки:
- Сверху
- Середина
- Снизу
С помощью кнопки
вы можете графически отобразить графики Напряжений в слоях в диалоге Графики результатов в точке поверхности.
Критерий расчёта
В этом столбце указаны условия расчёта согласно Нормативу. Степень соответствующего использования выражается длиной цветной полосы.
Тип расчёта
Каждый расчёт обозначен кодом с номером. Так, например, проверки несущей способности по Еврокоду имеют код 'UL', проверки пригодности к эксплуатации - код 'SE'. Тип расчёта поясняется в столбце Описание.
Расчётная формула
Этот столбец можно активировать в Менеджере таблиц результатов. В нем указываются уравнения Норматива, по которым выполняются проверки.
Описание
Каждая проверка поясняется кратким описанием со ссылкой на главу в Нормативе.
Подробности расчётной проверки для определенного использования можно отобразить с помощью кнопки
или двойным щелчком по строке.
Фильтрация результатов
В главе Использования на стержнях описано, как можно фильтровать результаты по предельному состоянию и по использованию.
