На диаграмме Глубина обугливания-Время можно графически отобразить обугливание в течение времени воздействия пожара при расчёте на огнестойкость для поверхностей и балочных панелей. Чтобы открыть это окно, выберите расчёт на огнестойкость в таблице Использование на поверхностях или в диалоговом окне Подробности расчётной проверки. Затем нажмите кнопку
.

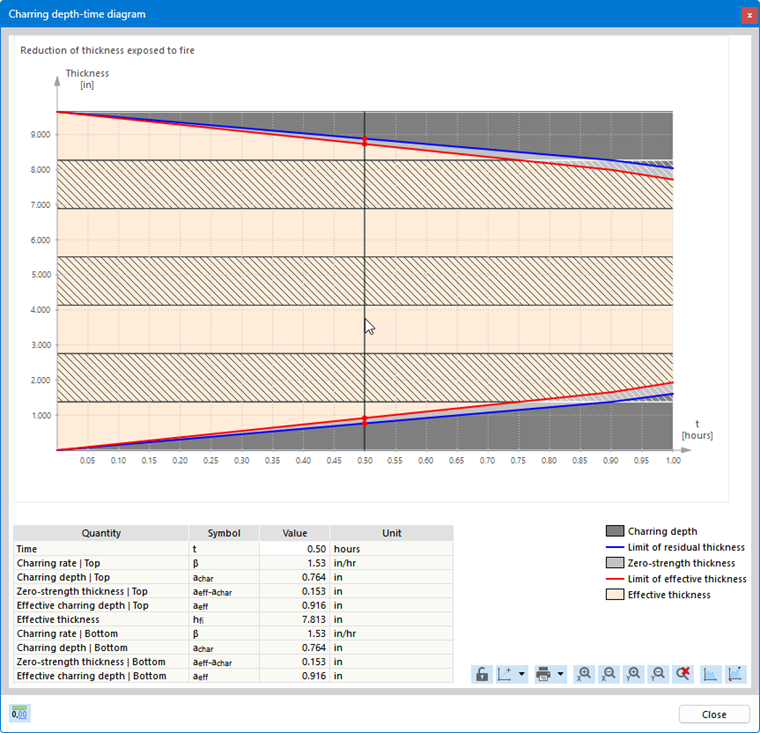

В окне «Диаграмма глубины обугливания-Время» показано, как обугливание влияет на поверхности или слои поверхности в процессе воздействия пожара.
Основные параметры задаются в Конфигурации огнестойкости.
Печать диаграммы
С помощью кнопки со списком
вы можете распечатать диаграмму напрямую, сохранить её как PDF или передать в протокол результатов. Там она обновляется автоматически, если вы выполняете новый расчёт с изменёнными исходными данными.
Изменение макета
Если вы хотите изменить цвета и размеры шрифта диаграммы, щёлкните правой кнопкой мыши по области диаграммы. В контекстном меню, содержащем различные варианты настройки диаграммы, выберите пункт Настройки диаграммы. Затем вы можете внести изменения в диалоговом окне «Свойства изображения».
