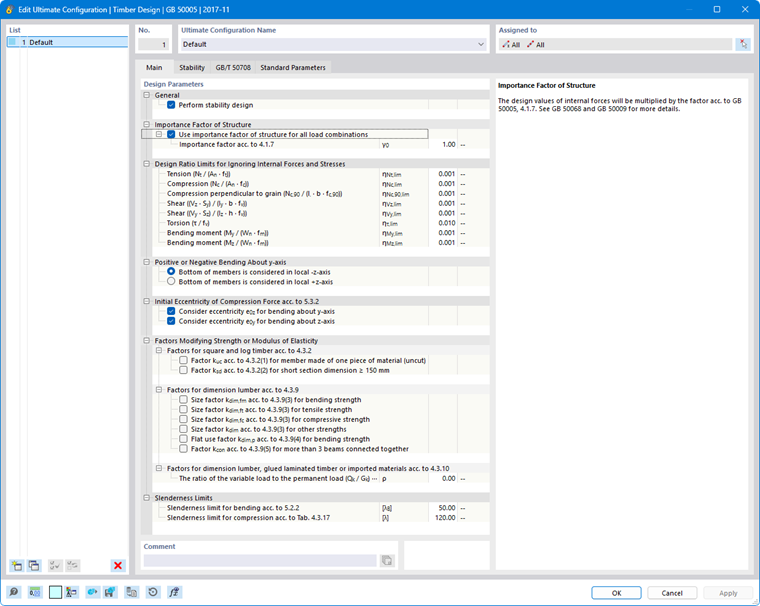

На вкладке Стержни | Базовые диалогового окна 'Конфигурация несущей способности' или 'Конфигурация прочности' вы задаете основные параметры для расчёта стержней и блоков стержней.
'Параметры расчёта' разделены на несколько категорий, которые различаются в зависимости от нормы проектирования. В следующих разделах описаны параметры для этих норм:

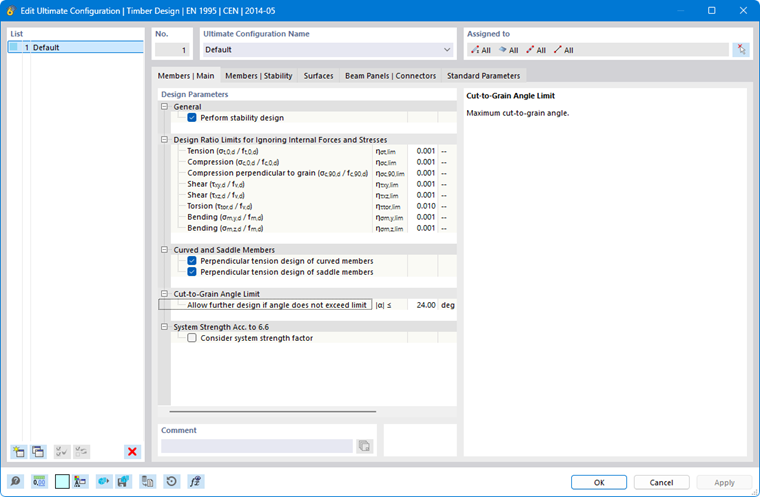

EN 1995
Общие
Флажок 'Выполнять расчёт на устойчивость' определяет, будут ли, помимо проверок сечения, выполняться расчёты на устойчивость, такие как проверка на потерю устойчивости при изгибе или потерю устойчивости плоской формы изгиба. Вам следует снять этот флажок, если вы не хотите выполнять расчёт на устойчивость или если эффекты устойчивости уже были учтены при определении внутренних сил (например, с помощью расчёта по теории второго порядка с учётом несовершенств и/или снижения жёсткости).
Если расчёт на устойчивость активирован, необходимо определить расчётные длины и назначить их соответствующим стержням или блокам стержней. Если этого не сделать, расчёт на устойчивость невозможен. После расчёта в таблице результатов Ошибки и предупреждения появится соответствующее сообщение. Исключение составляют растянутые стержни, так как они воспринимают только растягивающие усилия и не требуют расчёта на устойчивость.
Предельные значения использования для игнорирования внутренних сил и напряжений
Нормы проектирования, в основном ориентированные на ручные расчёты, содержат расчётные формулы или условия взаимодействия, которые часто предназначены только для определённых комбинаций внутренних сил. Однако при расчёте конструкции в 3D-модели обычно получаются очень малые значения внутренних сил. С инженерной точки зрения они не имеют значения для несущей способности, но при строгом соблюдении нормы проектирования они препятствуют выполнению определённых проверок или вынуждают использовать более неблагоприятные формулы взаимодействия. Поэтому предельные значения использования предлагают простую и прозрачную возможность пренебрегать напряжениями от очень малых внутренних сил при проверках и обходить вышеупомянутые проблемы.
Предельное значение η описывает отношение действующего напряжения к расчётному значению прочности, которое упрощённо определяется через характеристики сечения. Предельные отношения расчётных несущих способностей выведены из нормативных требований и по умолчанию заданы очень малыми значениями, чтобы обеспечить упрощённый расчёт. Поэтому высокие предельные значения следует использовать только в целях тестирования.
Если внутренняя сила находится ниже предельного условия, расчёт выполняется без предупреждения о том, что внутренняя сила игнорируется. Однако в Деталях расчёта вы можете проверить с помощью пометки «Пренебрежимо мало» для расчётных внутренних сил, какие внутренние силы были проигнорированы из-за предельных значений и не учитывались при проверке. Если в каком-либо месте все внутренние силы пренебрежимо малы, в качестве проверки указывается только проверка пренебрежимо малых внутренних сил.
Изогнутые и седловидные стержни
С помощью флажков вы можете определить, следует ли выполнять проверку напряжений поперёк волокон также для неравномерного изменения сечения. Эта проверка на растяжение поперёк волокон часто является слабым местом у изогнутых стержней.
'Седловидные стержни' представляют собой стержни с распределением сечения типа 'Седловидный'. Для этих стержней также можно указать, следует ли выполнять проверку на растяжение поперёк волокон.
Ограничение угла среза волокон
У стержней с линейным или вутовым распределением сечения на скошенной грани волокна древесины перерезаны. Согласно [1] 6.4.2 необходимо учитывать влияние угла среза волокон α на напряжения на срезанной грани. Согласно немецкому национальному приложению, этот угол не должен быть слишком большим и составлять не более 24°. При необходимости вы можете изменить предварительно заданное предельное значение, чтобы обеспечить возможность дальнейшего расчёта.
Прочность системы согласно 6.6
Если система непрерывного распределения нагрузки с аналогичными элементами, расположенными на одинаковом расстоянии друг от друга (например, потолочные балки одинаково рядом друг с другом), способна передавать нагрузки от одного стержня на соседние стержни, прочность элементов согласно [1] 6.6 может быть увеличена на коэффициент ksys. В этом случае установите флажок.
Увеличение коэффициента трещинообразования при сдвиге
Эта категория доступна при расчёте согласно немецкому национальному приложению. Она касается влияния трещин на проверку способности сопротивляться сдвигу для элементов, подверженных изгибу. Если активировать эту опцию, коэффициент kcr для расчёта на сдвиг сечений из хвойных пород на расстоянии более 1.5 м от концов стержня увеличивается на 30 %. Предполагается, что трещины в этих местах имеют лишь небольшие размеры.

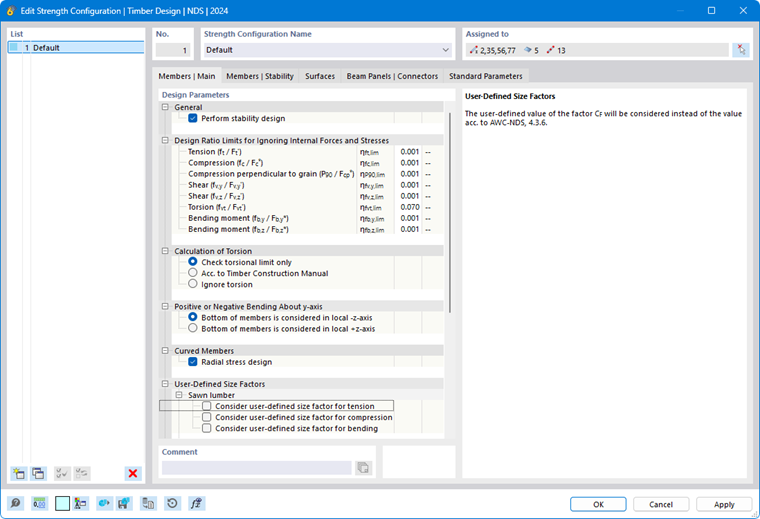

NDS
Общие
Флажок 'Выполнять расчёт на устойчивость' определяет, будут ли, помимо проверок сечения, выполняться расчёты на устойчивость, такие как проверка на потерю устойчивости при изгибе или потерю устойчивости плоской формы изгиба. Вам следует снять этот флажок, если вы не хотите выполнять расчёт на устойчивость или если эффекты устойчивости уже были учтены при определении внутренних сил.
Дополнительные указания см. в разделе Общие описания для нормы EN 1995.
Предельные значения использования для игнорирования внутренних сил и напряжений
Проверочные уравнения норм проектирования часто предназначены только для определённых комбинаций внутренних сил. Как правило, расчёт конструкции в 3D-модели также приводит к очень малым значениям для «побочных» внутренних сил, которые с инженерной точки зрения не имеют значения для несущей способности, но при строгом соблюдении нормы препятствуют выполнению определённых проверок. Предельные значения использования позволяют пренебрегать определёнными внутренними силами при проверке и таким образом обходить вышеупомянутые проблемы. Предельное значение η при этом соответственно описывает отношение действующего напряжения к расчётному значению прочности.
Дополнительные указания см. в разделе Предельные значения использования описания для нормы EN 1995.
Расчёт кручения
С помощью флажков вы можете управлять тем, как следует учитывать кручение при проверках:
- Проверять только предел кручения: Дальнейший расчёт допустим, если напряжение сдвига, вызванное кручением, не превышает расчётного значения прочности согласно [2] Глава 3.4. Если оно превышает предельное значение, расчёт невозможен.
- Согласно Timber Construction Manual: Напряжения кручения рассчитываются в соответствии с требованиями [3] Глава 4.6. В разделе Предельные значения использования вы можете задать, начиная с какого предельного отношения η напряжения кручения являются значимыми для расчёта.
- Игнорировать: Касательные напряжения от кручения проверяются при расчёте, но не оказывают влияния на расчёт. Если расчётное значение прочности превышено, программа выдаёт только информационное сообщение.
Положительный или отрицательный изгиб относительно оси y
Согласно [2] Таблица 5A и Таблица 5C, для элементов из клеёного бруса, работающих на изгиб относительно оси y/x, применяются специфические расчётные значения для положительного изгиба (нижняя сторона балки растянута) и отрицательного изгиба (верхняя сторона балки растянута). Укажите, находится ли нижняя сторона рассчитываемых стержней в положительном направлении локальной оси z/y или в противоположном направлении.
В остальных категориях вы можете задать другие параметры, важные для расчёта. Описание в разработке.

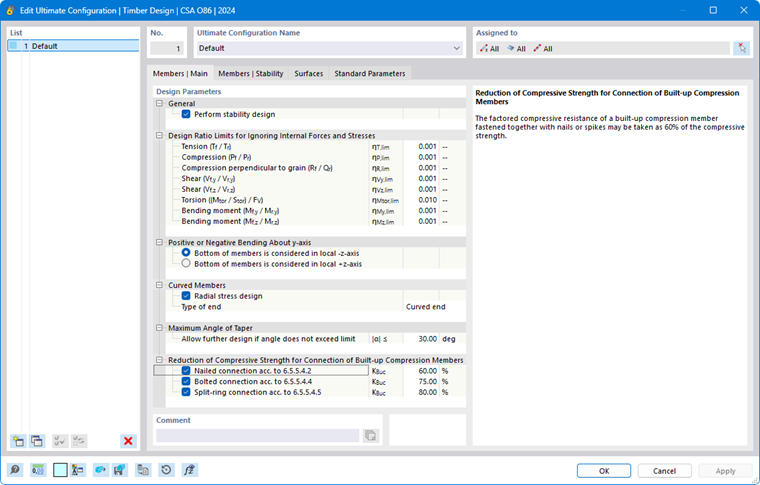

CSA O86
Общие
Флажок 'Выполнять расчёт на устойчивость' определяет, будут ли, помимо проверок сечения, выполняться расчёты на устойчивость, такие как проверка на потерю устойчивости при изгибе или потерю устойчивости плоской формы изгиба. Вам следует снять этот флажок, если вы не хотите выполнять расчёт на устойчивость или если эффекты устойчивости уже были учтены при определении внутренних сил.
Дополнительные указания см. в разделе Общие описания для нормы EN 1995.
Предельные значения использования для игнорирования внутренних сил и напряжений
Проверочные уравнения норм проектирования часто предназначены только для определённых комбинаций внутренних сил. Как правило, расчёт конструкции в 3D-модели также приводит к очень малым значениям для «побочных» внутренних сил, которые с инженерной точки зрения не имеют значения для несущей способности, но при строгом соблюдении нормы препятствуют выполнению определённых проверок. Предельные значения использования позволяют пренебрегать определёнными внутренними силами при проверке и таким образом обходить вышеупомянутые проблемы. Предельное значение η при этом соответственно описывает отношение действующей внутренней силы к расчётному значению сопротивления сечения.
Дополнительные указания см. в разделе Предельные значения использования описания для нормы EN 1995.
Положительный или отрицательный изгиб относительно оси y
Согласно [2] Таблица 5A и Таблица 5C, для элементов из клеёного бруса, работающих на изгиб относительно оси y/x, применяются специфические расчётные значения для положительного изгиба (нижняя сторона балки растянута) и отрицательного изгиба (верхняя сторона балки растянута). Укажите, находится ли нижняя сторона рассчитываемых стержней в положительном направлении локальной оси z/y или в противоположном направлении.
