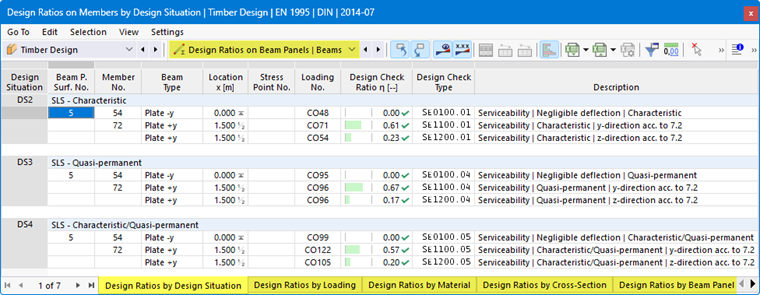

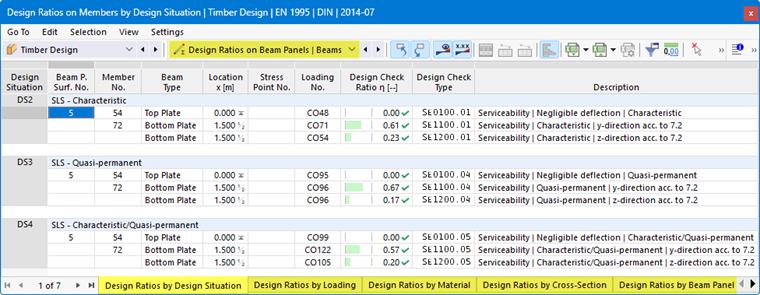

Таблицы результатов категории Использования в балочных панелях | Балка содержат данные результатов по расчётам профилей рамы и стоек балочных панелей с соответствующими использованиями.
Результаты балочных панелей и балок отсортированы во вкладках по следующим критериям:
- Нагрузки (Расчётные ситуации, Сочетания нагрузок)
- Свойства стержней (Материалы, Сечения)
- Объекты (Балочные панели, Стержни, Точки стержня x)
Балочная панель Поверхность №
Каждой балочной панели присвоена поверхность. Номер этой поверхности указывается здесь.
Стержень №
Для каждого Критерия расчёта указывается номер сгенерированного стержня, который имеет наибольшее использование.
Номера сгенерированных объектов можно активировать для отображения в Навигатор - Отображение с помощью опции Модель → Базовые объекты → Поверхности → Балочные панели. В качестве альтернативы используйте кнопку
на панели инструментов.
Тип балки
Здесь описывается положение стержня:
- Горизонтальный стержень на верхнем крае (-y) или нижнем крае (+y) плиты (см. Балочная панель | Балка)
- Вертикальный стержень на левом крае (-x) или правом крае (+x) плиты (см. Балочная панель | Балка)
- Внутреннее ребро: Стойка внутри плиты
Точка x
Указывается положение x на стержне, для которого было определено максимальное использование. Следующие положения x важны для табличного вывода:
- Начальный и конечный узлы
- Промежуточные точки результатов стержней (если определены)
- Деление стержня согласно Настройки сетки для стержней
- Экстремальные значения внутренних сил
Точка напряжений №
Расчёт производится в так называемых точках напряжений сечения. Эти места определяются координатами расстояний до центра тяжести. Все стандартные профили из библиотеки имеют точки напряжений в местах, релевантных для расчёта.
Расчётная ситуация
В этом столбце указываются номера Расчётные ситуации, для которых имеются отдельные использования.
Нагрузка
Указываются номера сочетаний нагрузок или расчётных сочетаний, которые являются определяющими для соответствующих расчётов.
Критерий расчёта
В этом столбце указаны расчётные условия согласно Норматив. Степень соответствующего использования выражается длиной цветной полосы.
Тип расчёта
Каждый расчёт обозначается идентификатором с номером. Так, например, расчёты пригодности к эксплуатации имеют идентификатор 'SE'. Тип расчёта поясняется в столбце Описание.
Расчётная формула
Этот столбец можно активировать в Менеджер таблиц результатов. В нём приводятся формулы норматива, по которым выполняются расчёты.
Описание
Каждый расчёт поясняется кратким описанием со ссылкой на главу в нормативе.
Подробности расчётной проверки для определённого использования можно отобразить с помощью кнопки
или двойным щелчком по строке.
Фильтрация результатов
В главе Использования на стержнях описывается, как можно фильтровать результаты по предельному состоянию и по использованию.
