Диаграммы результатов в сечении

Эпюры результатов в поперечном сечении отображают результаты в точках напряжений поперечного сечения. Чтобы открыть это представление, нажмите на кнопку . Она доступна в таблицах результатов категории 'Расчёт деревянных конструкций' для стержневых объектов, но не для поверхностей.

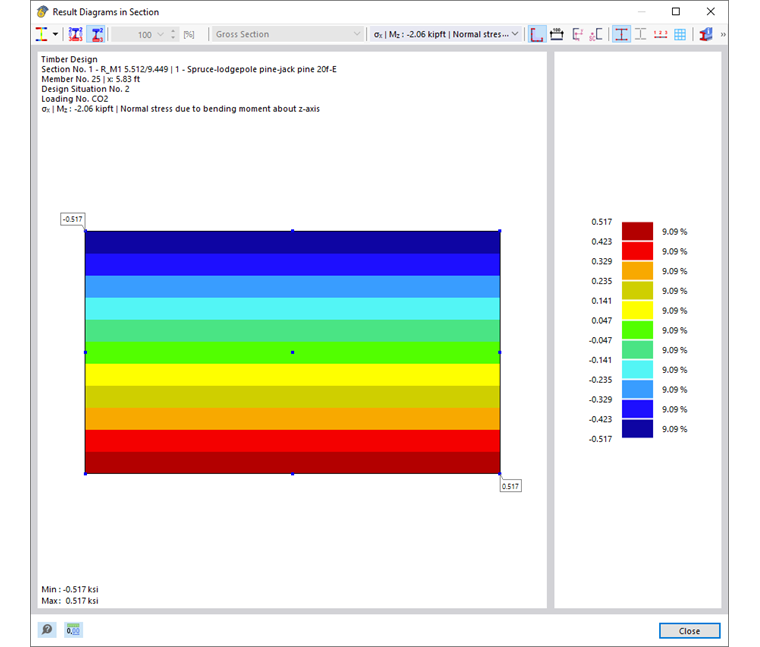

Кнопка «Диаграммы результатов в сечении» в панели инструментов таблицы

Появится окно 'Эпюры результатов в поперечном сечении'. На графике показано напряжённое состояние, которое соответствует результату в текущей строке таблицы.

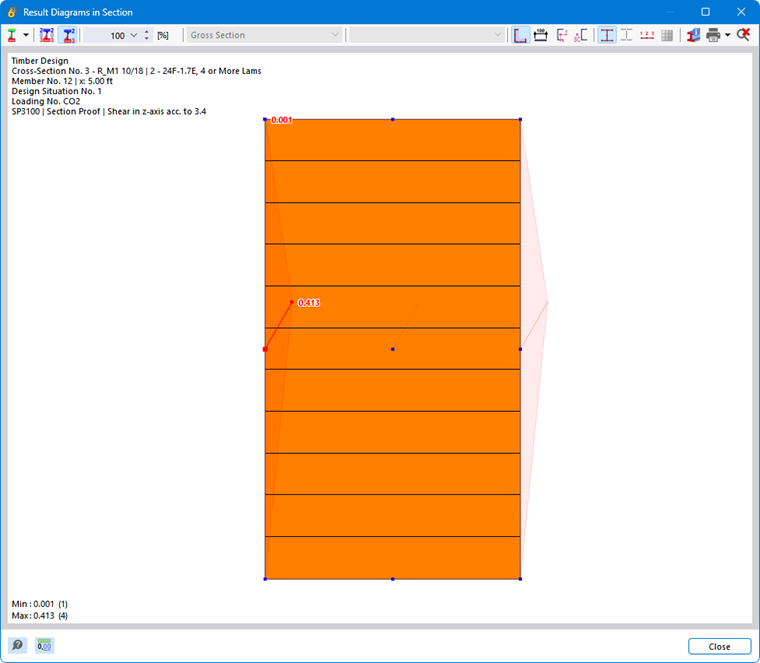

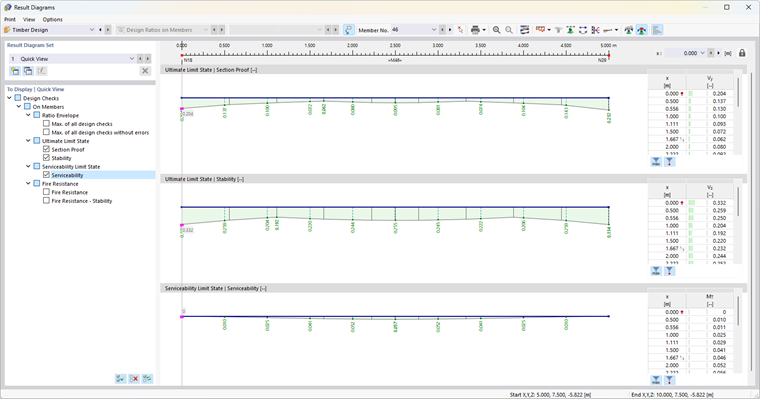

Диаграммы результатов в сечении

Вы можете управлять графикой с помощью мыши как обычно, например, масштабировать. Функции описаны в главе Управление графикой руководства RFEM.

Представление результатов также можно настроить с помощью кнопок на панели инструментов. Им назначены следующие функции:

Кнопка	Функция
	Кнопка-список с возможностью выбора типов результата
	Показывает и скрывает значения в точках напряжений
	Показывает только экстремальные значения положительных и отрицательных результатов
	Позволяет масштабировать эпюры результатов с помощью коэффициента в [%]
	Показывает и скрывает контур сечения
	Показывает и скрывает размеры
	Показывает и скрывает систему координат
	Показывает и скрывает центр сдвига
	Показывает и скрывает точки напряжений
	Показывает и скрывает нумерацию точек напряжений
	Показывает и скрывает сетку КЭ
	Открывает окно 'Информация о сечении'
	Позволяет распечатать текущее изображение
	Отображает общий вид эпюр результатов

Типы результата

С помощью кнопки-списка вы можете выбрать, какие результаты должны отображаться на сечении. В зависимости от расчёта доступны следующие варианты:

• Диаграмма использования
• Напряжения
• Удельные напряжения
• Деформации
• Удельные деформации

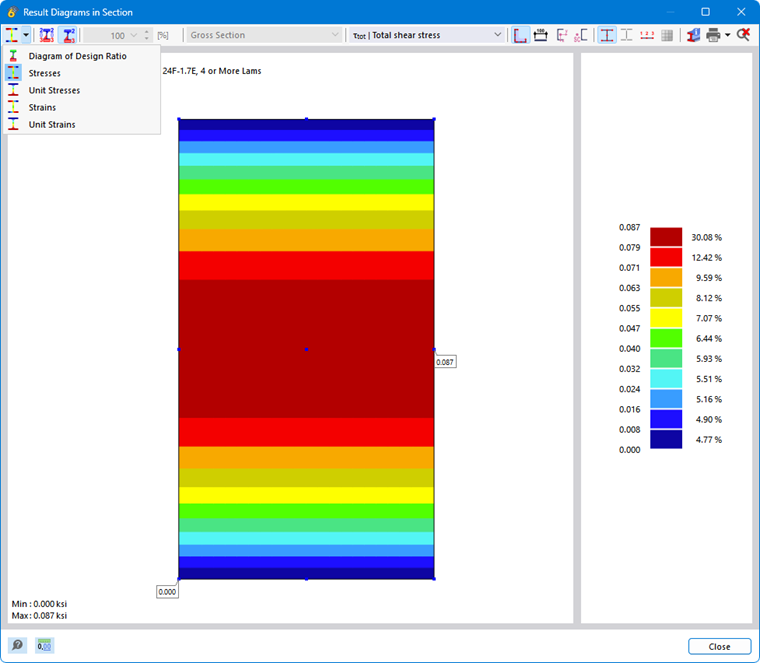

Отображение напряжений в сечении

В зависимости от имеющегося напряжения вы можете отображать различные результаты на сечении. Для этого используйте варианты выбора в строке меню.

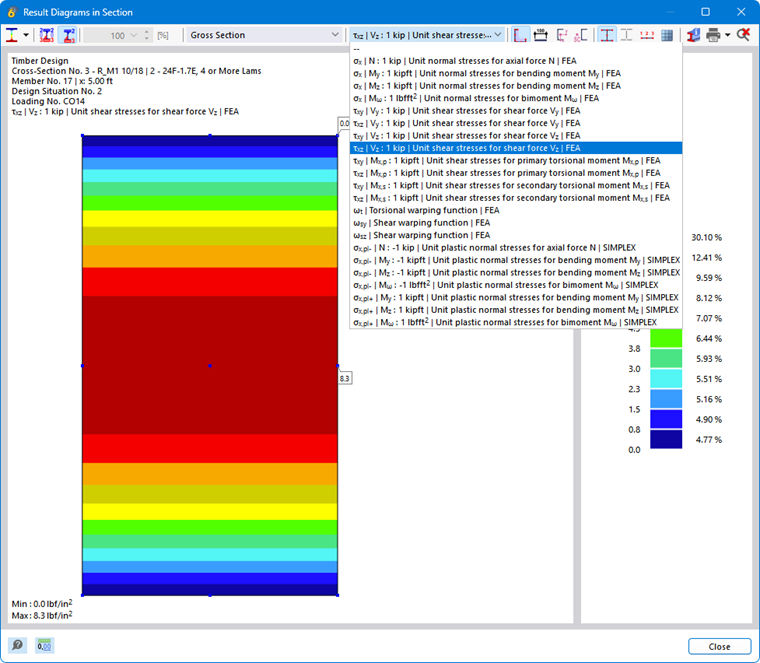

Выбор удельных напряжений

В удельных напряжениях обозначение FEM означает результат, полученный в результате анализа методом конечных элементов, Simplex - расчёт сечения методом симплекса. Результаты отображаются в виде цветовых распределений непосредственно на сечении.

Печать графика

С помощью опций кнопки-списка вы можете напрямую распечатать текущий график, сохранить в PDF или передать в протокол результатов. Отображаемые детали можно также задать в предварительном просмотре печати.

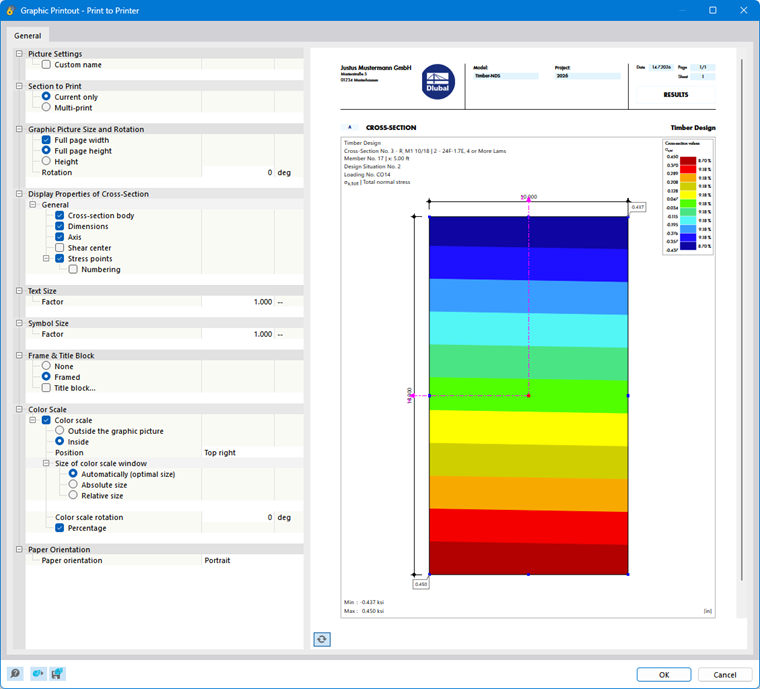

Печать диаграмм результатов в протокол результатов
