Диаграммы результатов для стержней также доступны для результатов расчёта деревянных конструкций. Это позволяет оценивать расчёты в диаграммах, как вы привыкли по результатам статического расчёта.

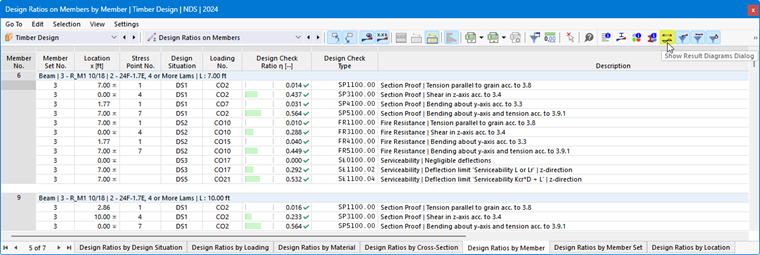

Диаграммы результатов можно вызвать, как описано в главе Диаграммы результатов руководства по RFEM. Вы также можете использовать кнопку
, которая доступна в таблицах результатов категории 'Расчёт деревянных конструкций' для стержневых объектов.

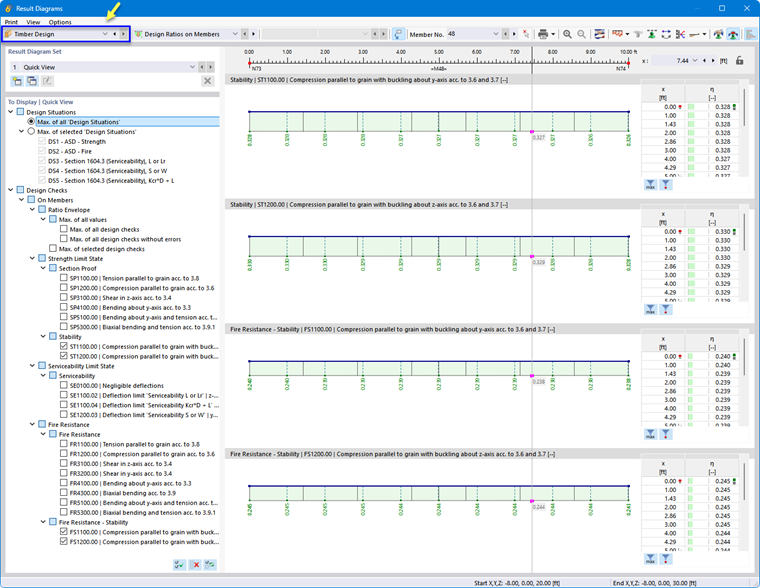

Появится диалог 'Диаграммы результатов'. Категория результатов 'Расчёт деревянных конструкций' установлена по умолчанию.
В разделе 'Отображение | Быстрый обзор' определите расчёты, диаграммы которых необходимо отобразить. Варианты выбора для диаграмм стержней соответствуют возможностям 'Навигатор - Результаты' (см. рисунок Отображение нескольких типов результатов). Каждый тип результата выводится в отдельной диаграмме.
Если вы хотите проверить результаты другого стержня, выберите его в списке 'Стержень №' или используйте кнопку
для графического выбора.
В списке 'Использования на стержнях' вы также можете выбрать другой тип объекта.
Другие возможности описаны в главе Диаграммы результатов руководства по RFEM.
