Это руководство описывает дополнение Holzbemessung для программ RFEM 6 и RSTAB 9. Поскольку ввод данных и функции дополнения в обеих программах идентичны, описание выполнено на примере RFEM. Пояснения для стержней также относятся к RSTAB.
Aktivieren des Add-Ons

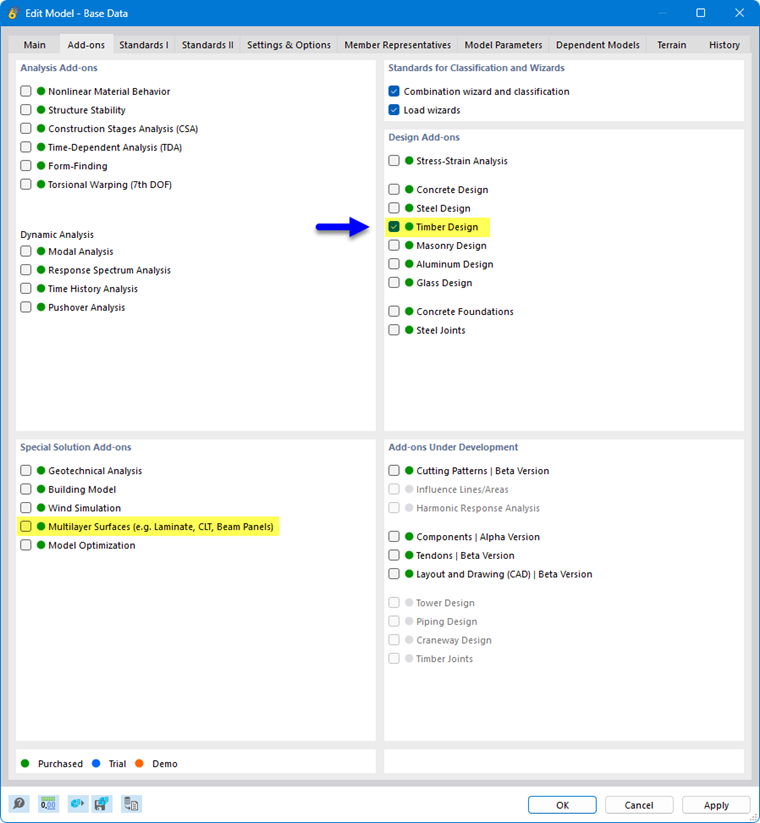

Вы можете активировать или деактивировать использование дополнения для расчёта в разделе Add-Ons Grunddaten des Modells.
Зелёная точка перед названием дополнения означает, что у вас есть лицензия. Оранжевая или синяя точка указывает на то, что вы можете использовать дополнение только в демо- или тестовой версии и что функциональные возможности ограничены.
Festlegen der Norm

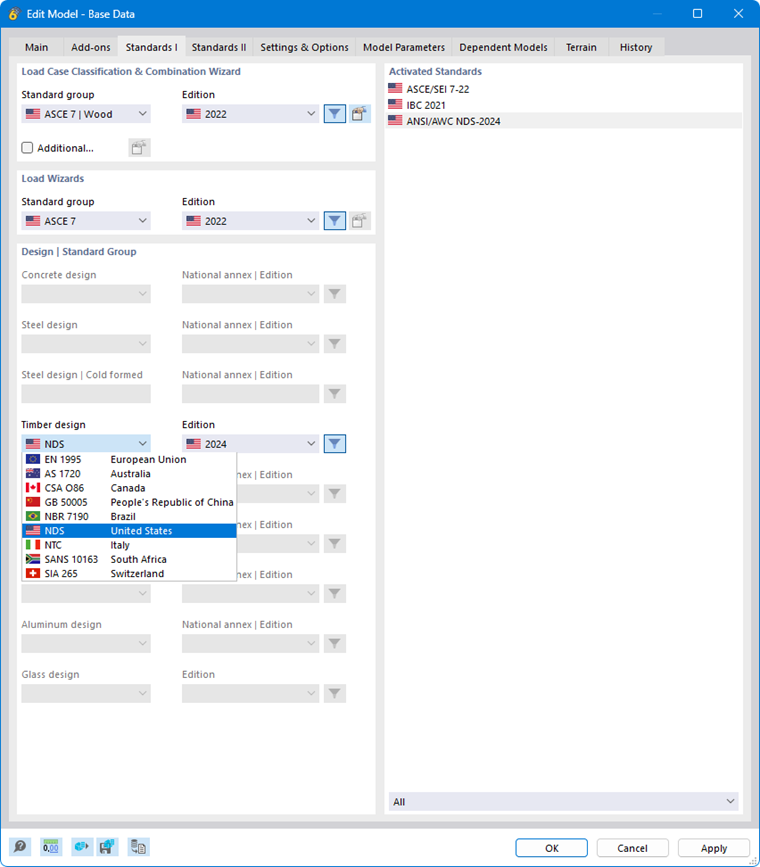

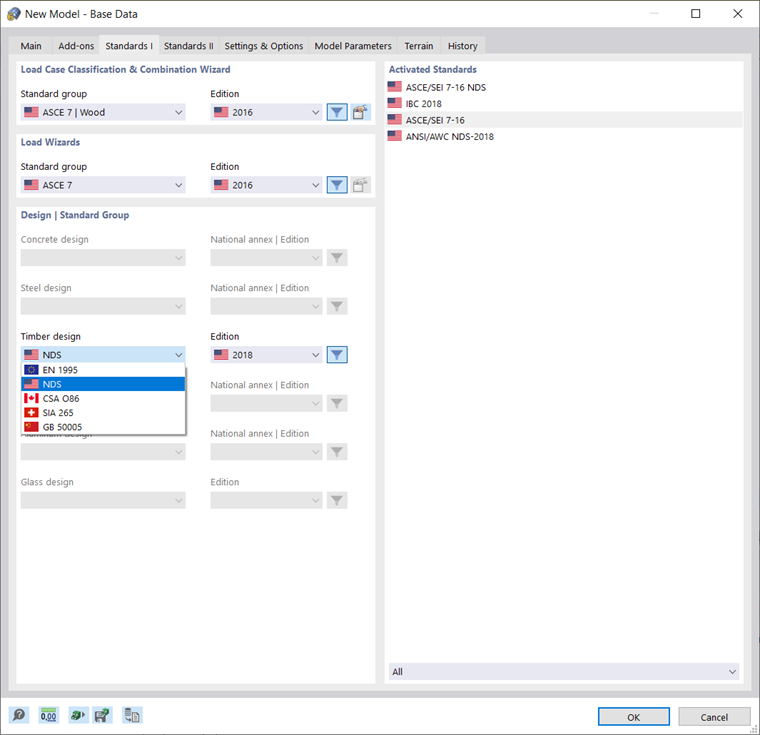

Во вкладке Normen I в основных данных модели можно выбрать норму и национальное приложение или издание, которое следует использовать для расчёта деревянных конструкций (см. также главу Normen I руководства RFEM). Диалоговые окна ввода для расчёта деревянных конструкций автоматически адаптируются к этой норме.
С действующими на данный момент нормами расчёта и обзором функционального объёма можно ознакомиться в Beschreibung des Produkts Holzbemessung.
Следующий список даёт обзор того, какие элементы в настоящее время можно рассчитывать для отдельных норм.
| Norma | Стержни | Пластины | CLT | Древесные материалы | Толстост. I | Толстост. II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Сокращение | Описание |
|---|---|
| XX | Расчёт по холодному и огневому воздействию (расчёт по холодному воздействию для стержней для всех разрешённых типов сечений; расчёт по огневому воздействию для стержней только для прямоугольных и круглых сечений) |
| XX* | Расчёт по холодному воздействию; расчёт по огневому воздействию в настоящее время только для пластин |
| X | Только расчёт по холодному воздействию |
Normen für Holzbemessung und Kriechbeiwert

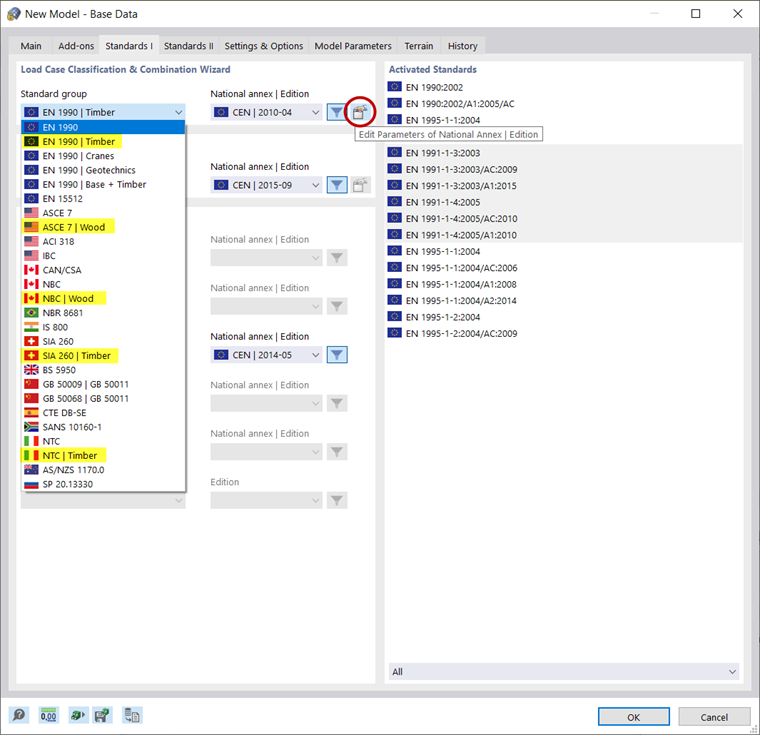

Важно для расчёта деревянных конструкций в разделе 'Lastfallklassifizierungs- und Kombinationsassistent' задать подходящую группу норм: всегда выбирайте вариант с добавлением Holz, чтобы проверки по предельным состояниям эксплуатационной пригодности выполнялись корректно. Если это не так, появится сообщение об ошибке.

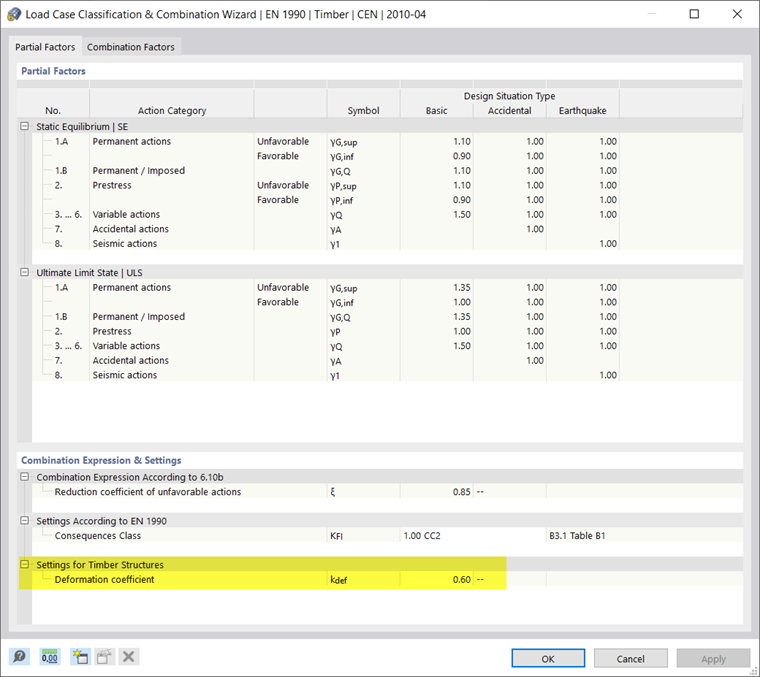

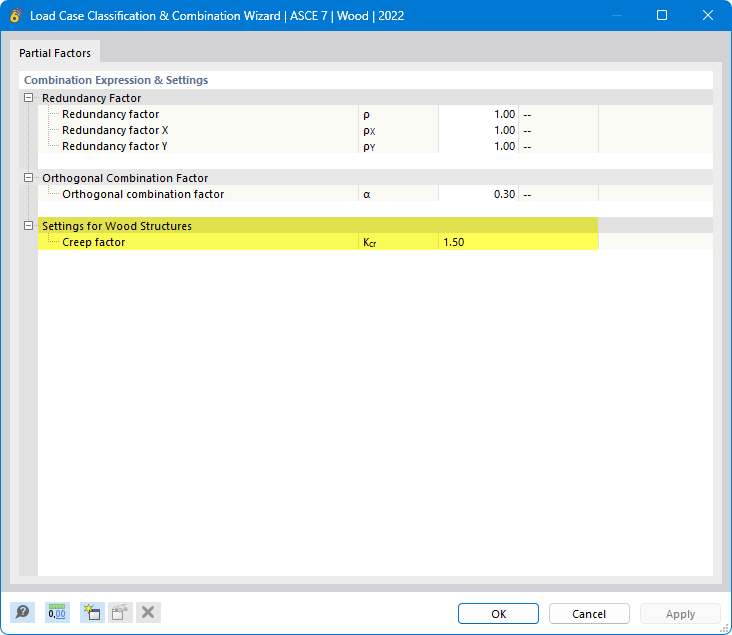

Вы можете настроить Kriechbeiwert (kdef, Kcr, Kcreep или φ) для проверок по предельным состояниям эксплуатационной пригодности в параметрах национального приложения или издания. Этот диалог доступен с помощью кнопки
(отмечена на рисунке выше).
Benutzeroberfläche des Programms

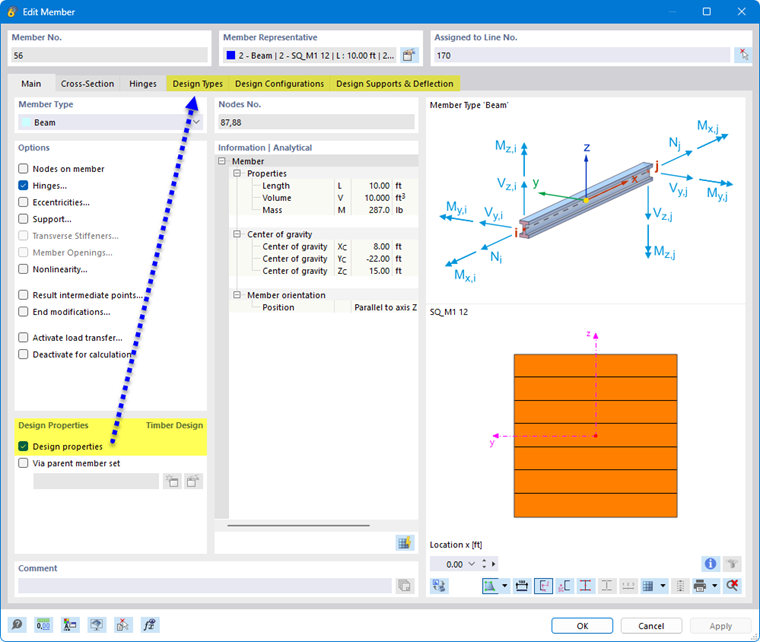

Если вы активировали дополнение для расчёта и задали норму, пользовательский интерфейс расширяется новыми элементами в навигаторе, таблицах и диалоговых окнах. Таким образом, параметры расчёта деревянных конструкций полностью интегрированы в программу. При этом становятся доступны расчётные свойства для всех стержней, наборов стержней и пластин, использующих материал типа Holz.
