Для некоторых норм доступен регистр Поверхности диалогового окна 'Конфигурация несущей способности' или 'Конфигурация прочности'. Здесь вы выполняете основные настройки для расчёта поверхностей из твердой древесины, Клеёного бруса или массивной древесины.
'Параметры расчёта' разделены на несколько категорий, которые различаются в зависимости от нормы проектирования. В следующих разделах описаны параметры этих норм:

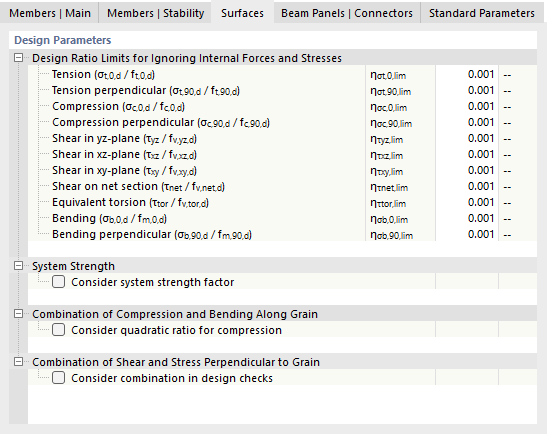

EN 1995
Границы использования для игнорирования внутренних сил и напряжений
В этой категории управляются заданные пользователем граничные значения, относящиеся к очень малым напряжениям: если соотношение η имеющегося напряжения к расчётному значению прочности меньше граничного значения, то напряжение при расчёте не учитывается. Предпосылки этой опции более подробно описаны в главе Стержни | Основа.
Системная прочность
Если система непрерывного распределения нагрузки способна передавать нагрузки от одной поверхности на соседние поверхности у подобных компонентов конструкции с одинаковыми расстояниями (например, балки перекрытия одинаковые и расположенные рядом), то прочность компонентов конструкции согласно [1] 6.6 может быть увеличена на коэффициент ksys. В этом случае установите флажок.
Сочетание давления и изгиба в направлении волокон
Если расчёт на устойчивость не выполняется, то согласно [1] 6.2.4(1) при комбинированных воздействиях изгиба и давления доля давления может учитываться квадратично. Эта опция может быть активирована для твердой древесины, но не для Поперечно-клеёной древесины.
Сочетание сдвига и напряжения перпендикулярно направлению волокон
Если при расчётах должно учитываться взаимодействие сдвига в плоскости xy и растянутого или давления перпендикулярно направлению волокон, установите флажок.

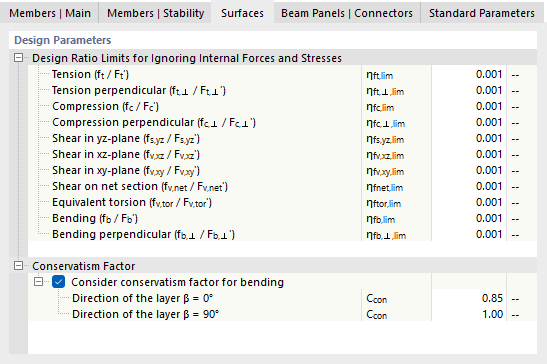

NDS
Границы использования для игнорирования внутренних сил и напряжений
В этой категории управляются заданные пользователем граничные значения, относящиеся к очень малым напряжениям: если соотношение η имеющегося напряжения к расчётному значению прочности меньше граничного значения, то напряжение при расчёте не учитывается. Предпосылки этой опции более подробно описаны в главе Стержни | Основа.
Коэффициент консерватизма
При расчёте плит из Поперечно-клеёной древесины согласно ANSI/APA PRG 320 рассчитанные несущие способности по моменту в направлении большой прочности (β = 0°) из соображений консервативности следует умножать на коэффициент 0.85. Этот коэффициент для изгиба вне плоскости в программе называется 'Коэффициент консерватизма' Ccon и активирован по умолчанию. Вы можете проверить коэффициенты для направлений слоёв и при необходимости скорректировать их.

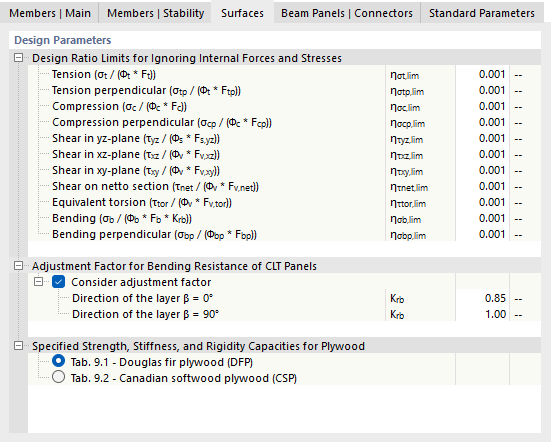

CSA
Границы использования для игнорирования внутренних сил и напряжений
В этой категории управляются заданные пользователем граничные значения, относящиеся к очень малым внутренним силам: если соотношение η имеющегося напряжения к расчётному значению сопротивления сечения меньше граничного значения, то напряжение при расчёте не учитывается. Предпосылки этой опции более подробно описаны в главе Стержни | Основа.
Коэффициент адаптации изгибной несущей способности плит из Поперечно-клеёной древесины
При расчёте плит из Поперечно-клеёной древесины согласно [3], раздел 8.1.4.3.1, рассчитанные несущие способности по моменту в направлении большой прочности (β = 0°) из соображений консервативности следует умножать на коэффициент 0.85. Этот коэффициент адаптации для изгиба вне плоскости активирован по умолчанию. Вы можете проверить коэффициенты Krb для направлений слоёв и при необходимости скорректировать их.
Указанные прочностные и жёсткостные характеристики для клееной фанеры
Для поверхностей из клееной фанеры в зависимости от материала действуют различные прочностные характеристики. Выберите в списке подходящий вариант:
