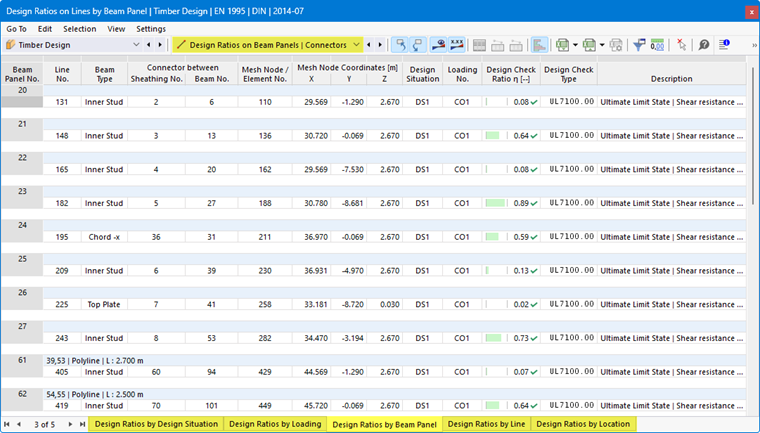

Таблицы результатов категории Использования на балочных панелях | Соединители содержат данные результатов по расчётам соединительных элементов балочных панелей с соответствующими использованиями.
Результаты отсортированы во вкладках по следующим критериям:
- Нагрузки (Расчётные ситуации, Сочетания нагрузок)
- Объекты (Балочные панели, Линии, Местоположения на линии x)
Балочная панель Поверхность №
Каждой балочной панели назначена поверхность. Здесь указывается номер этой поверхности.
Линия №
Указывается номер линии, которая была сгенерирована для соединения обшивки и балки или ребра и на которой имеется соответствующее использование.
Тип балки
Здесь описывается положение стержня:
- Горизонтальный стержень у верхнего края (-y) или нижнего края (+y) плиты (см. Балочная панель | Балка)
- Вертикальный стержень у левого края (-x) или правого края (+x) плиты (см. Балочная панель | Балка)
- Внутреннее ребро: стойка внутри плиты
Соединитель между Обшивкой / Балкой
В двух столбцах указываются номера сгенерированных поверхностей обшивки и балок или рёбер, которые соединены друг с другом скобами или гвоздями.
Вы можете активировать отображение номеров сгенерированных объектов в Навигатор - Отображение с помощью опции Модель → Базовые объекты → Поверхности → Балочные панели. Или используйте кнопку
на панели инструментов.
Расчётная ситуация
В этом столбце указаны номера Расчётные ситуации, для которых имеются отдельные использования.
Нагрузка
Указываются номера сочетаний нагрузок или сочетаний результатов, которые являются определяющими для соответствующих расчётов.
Критерий расчёта
В этом столбце указаны условия расчёта в соответствии с Норматив. Степень соответствующего использования выражается длиной цветной полосы.
Тип расчёта
Каждый расчёт обозначен кодом с номером. Например, расчёты несущей способности по Еврокоду имеют код 'UL', расчёты пригодности к эксплуатации - код 'SE'. Тип расчёта поясняется в столбце Описание.
Расчётная формула
Этот столбец можно активировать в Менеджер таблиц результатов. В нем приводятся уравнения из норматива, по которым выполняются расчёты.
Описание
Каждый расчёт поясняется кратким описанием со ссылкой на главу в нормативе.
Детали расчёта для определённого использования можно отобразить с помощью кнопки
или двойным щелчком по строке.
Фильтрация результатов
В главе Использования на стержнях описано, как можно фильтровать результаты по предельному состоянию и по использованию.
