Области сдвига стержней

Область сдвига учитывается при определении упругого критического момента или коэффициента критической нагрузки для потери устойчивости плоской формы изгиба, если это определяется внутренним решателем собственных чисел. Применяется продольная пружина, которая постоянна по всему стержню или блоку стержней.

Таким образом, можно учесть жесткость при сдвиге связи жесткости или обшивки кровли для потери устойчивости плоской формы изгиба элементов фермы.

Способ задания

Для выбора в списке доступны различные типы панелей сдвига:

• Профлист
• Связь
• Профлист и связи
• {%ref#S-prov Определение S-prov]]

01 Диалог «Поле стержня», вкладка «База»

Задание S-под.

В настоящее время все еще требуется рассчитать жесткость панели сдвига вручную. Пример можно найти в следующей технической статье:

• Потеря устойчивости плоской формы изгиба в деревянных конструкциях. | Примеры 2]

Для этого требуется следующая информация:

• Жёсткость области сдвига
• Длина балки

02 Диалоговое окно 'Подполе стержня', вкладка 'Определить S-существующий'

В зависимости от основания стержня, жесткость области сдвига может быть преобразована следующим образом:

Длина балки автоматически берется из стержня или блока стержней. Деактивируйте флажок «Задать длину автоматически», если хотите задать длину балки вручную.

Придание к стержню или блоку стержней

Области сдвига стержней могут быть приданы {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000053 опорам стержней]]. Панели сдвига стержней можно придать одной или нескольким опоры стержня с помощью диалогового окна редактирования . Для этого выберите в списке «Нелинейность/Фиктивная жесткость» во вкладке «Основные данные» фиктивную жесткость «Панель сдвига по y» или «Панель сдвига по z».

03 Диалоговое окно "Новая опора стержня", вкладка "Общие данные"

Затем, во вкладке «Панель сдвига - y» или «Панель сдвига - z» можно присвоить желаемую панель сдвига.

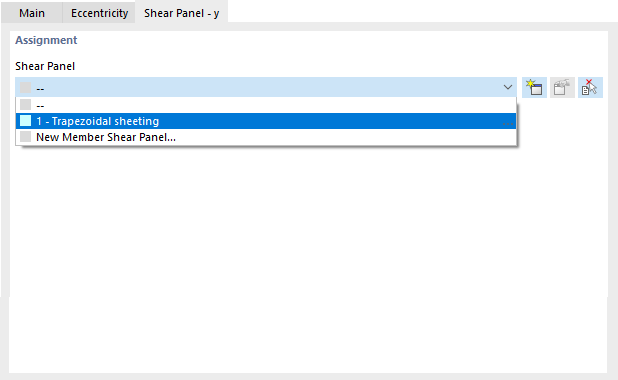

04 Диалоговое окно "Новая опора стержня", вкладка "Область сдвига - y"

Вы также можете графически придать панель сдвига стержня к {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000053 опоре стержня]] в диалоговом окне редактирования панель сдвига стержня, щелкнув на изменить Однако панель сдвига должна быть уже придана к опоре .

06 Диалоговое окно "Новая область сдвига стержня", Придать опору стержня

Затем опоры стержней с заданными в них панелями сдвига стержней присваиваются либо стержням, либо блоки стержней более высокого уровня. Придайте опору стержня с помощью диалогового окна изменения стержня или блока стержней, выбора в диалоговом окне Опоры стержней или во входной таблице.

Положение области сдвига на сечении

Положение панели сдвига на сечении можно в диалоговом окне {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000053) Диалоговое окно Опора стержня»]].

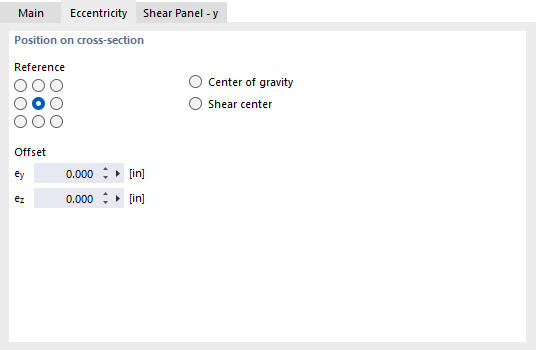

07 Диалоговое окно "Новая опора стержня", вкладка "Эксцентриситет"

Девять флажков «Ориентир» символизируют характерные точки сечения. Точка в середине представляет собой центр тяжести, а восемь краевых точек представляют собой пересечения осей стержня y и z с краевыми линиями прямоугольника, описывающего сечение.

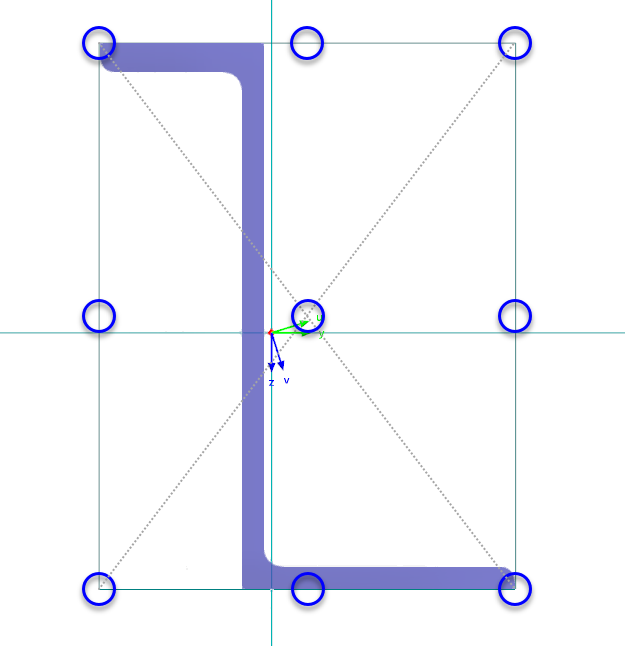

08 Контрольные точки для эксцентриситета нагрузки на асимметричном сечении

В дополнение к девяти флажкам, в качестве точки-ориентира можно использовать также центр тяжести и центр сдвига.

Вы можете задать «смещение» вручную в полях ввода ниже. Расстояния относятся к местным осям стержня y и z.

Панель сдвига размещается с использованием смещения определенного расстояния от выбранной точки-ориентира в сечении.
