Расчетные ситуации модели RFEM/RSTAB определяют, какие правила сочетаний применяются при создании сочетаний нагрузок и сочетаний результатов для предельных состояний, предусмотренных нормой. Сочетания, созданные вручную, также могут быть отнесены к определенным предельным состояниям (см. главу Bemessungssituationen руководства RFEM).

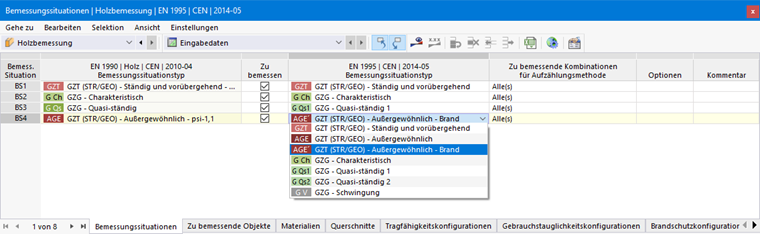

В таблице 'Расчетные ситуации' для расчета деревянных конструкций перечислены все расчетные ситуации, определенные в модели. Здесь вы можете решить, следует ли учитывать определенную расчетную ситуацию для расчета древесины и каким образом.
Выбор расчетных сочетаний для расчета древесины

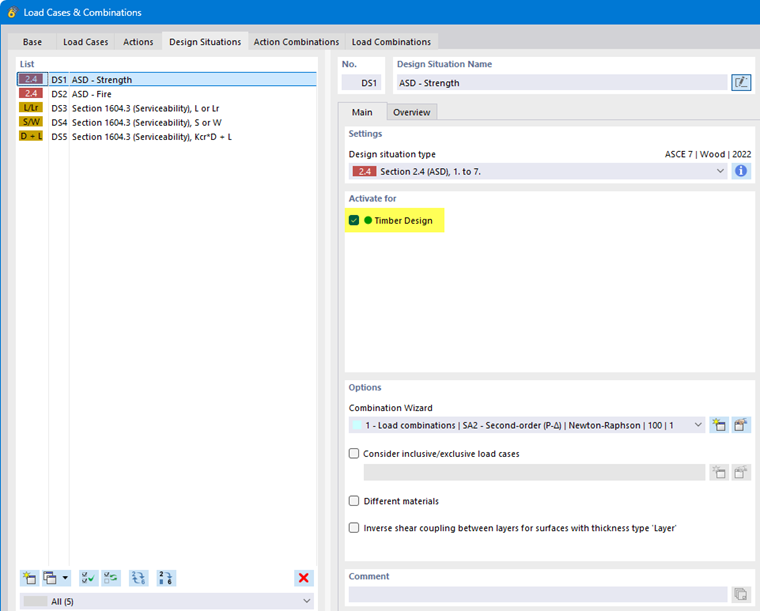

Флажок 'Подлежит расчету' по умолчанию активирован. Тем самым все расчетные ситуации будут учитываться при расчете древесины. Если для расчетной ситуации расчет древесины не требуется, деактивируйте этот флажок. Тогда эта расчетная ситуация не будет учитываться при проверках. Этот выбор синхронизируется с настройками в диалоговом окне 'Нагрузки и сочетания'.

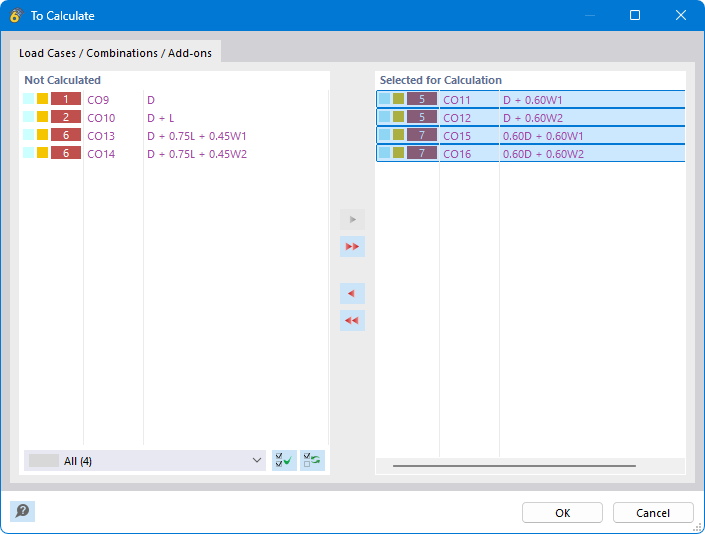

По умолчанию учитываются все сочетания расчетной ситуации, активированной для расчета. Однако в столбце таблицы 'Подлежащие расчету сочетания для метода перечисления' вы также можете задать определенные сочетания расчетной ситуации: нажмите кнопку
, которая становится доступной после щелчка в ячейке, и затем выберите в диалоговом окне соответствующие сочетания.
Присвоение расчетных ситуаций

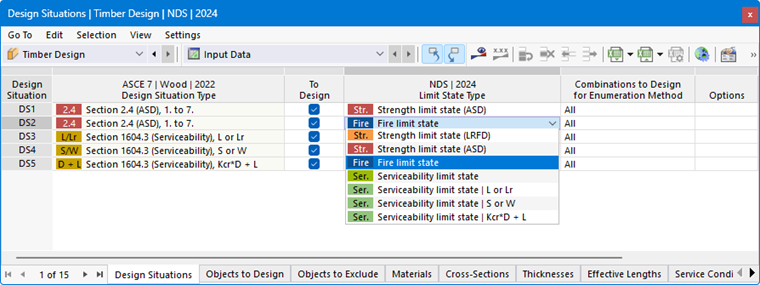

Расчетные ситуации были сформированы на основе нормы, которую вы задали для классификации загружений (см. главу Normen I руководства RFEM). Возможно, тип расчетной ситуации отличается от типа для расчета. Однако, как правило, типы автоматически классифицируются, поэтому сочетание по пригодности к эксплуатации - LK также для расчета относится к типу 'Пригодность к эксплуатации'. В столбце таблицы 'Тип расчетной ситуации' вы можете проверить это присвоение и при необходимости исправить его.
Проверки, выполняемые в Add-On, зависят от типа расчетной ситуации. Если, например, ни одна расчетная ситуация не имеет типа пригодности к эксплуатации, то не будут выполняться и проверки по пригодности к эксплуатации, а только проверки по несущей способности. Для каждой расчетной ситуации выполняются только те проверки, которые относятся к типу расчетной ситуации.
Вы также можете активировать для расчета несколько расчетных ситуаций одного типа, например две расчетные ситуации для проверок по несущей способности. Тогда Add-On выполнит проверки по несущей способности для выбранных сочетаний обеих расчетных ситуаций.
Использовать другой материал для расчета

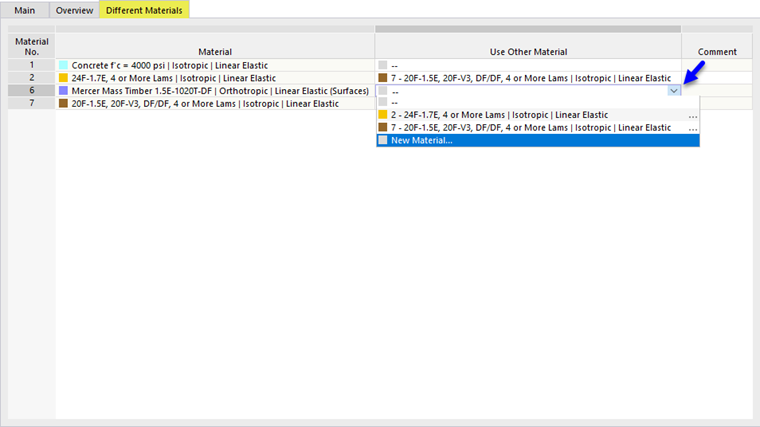

Опция 'Разные материалы' в диалоговом окне Нагрузки и сочетания предоставляет возможность изменить материалы для проверок расчетной ситуации. Если установить флажок, вы можете задать альтернативы на новой вкладке.
Таким образом вы можете использовать различные параметры материала для статического расчета и для расчета.
