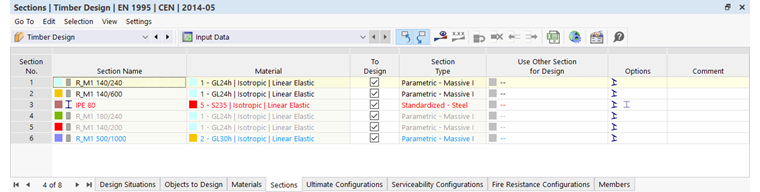

В таблице Сечения категории 'Расчёт деревянных конструкций' перечислены все сечения, которые вы создали в модели.
Допустимые сечения
Расчёт деревянных стержневых сечений выполнен в соответствии со нормой. Определить, является ли сечение допустимым и релевантным для расчёта, можно по цвету шрифта. Цвета означают:
- чёрный: сечение пригодно для расчёта и используется для подлежащих расчёту объектов
- красный: сечение не пригодно для расчёта деревянных конструкций
- синий: сечение не используется в модели
- серый: сечение не используется для подлежащих расчёту объектов
Для расчёта деревянных конструкций, в зависимости от нормы, допускаются сечения категорий Толстостенные I, типы
и
категории Стандартизированные , а также
категории Составные. Сечения из программы расчёта сечений RSECTION также могут быть рассчитаны, если расчёт выполняется методом конечных элементов.
Каждому сечению должен быть назначен материал типа Дерево.
Категории отдельных сечений указаны в столбце таблицы 'Тип сечения'.
Объекты с недопустимым сечением не учитываются при расчёте — даже если для этого сечения активирована опция 'Подлежит расчёту'. В таблице Объекты для расчёта они автоматически отображаются как 'Недопустимо / деактивировано'.
Удалить сечение из расчёта
Для допустимого сечения можно исключить все объекты, которым оно назначено, из расчёта, деактивировав флажок 'Подлежит расчёту'. Тем самым эти объекты в таблице Объекты для расчёта будут классифицированы как 'Недопустимо / деактивировано' и при расчёте не проверяются.
Изменить сечение
При необходимости вы можете изменить свойства сечения в диалоге редактирования. Для этого дважды щёлкните по строке сечения или нажмите кнопку
на панели инструментов таблицы.

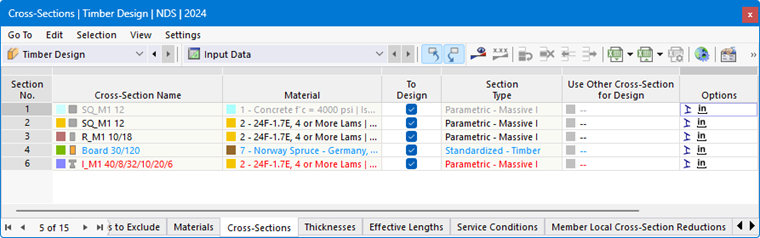

В столбце таблицы 'Параметры' отображаются значки для заданных или изменённых значений (см. рисунок Таблица 'Сечения'). Они позволяют быстро получить обзор используемых сечений. Например, значок
относится к повернутому сечению.
Использовать другое сечение для расчёта

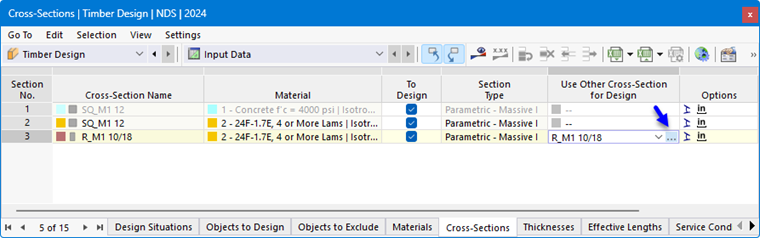

Для расчёта можно использовать другое сечение, чем для расчёта RFEM/RSTAB: для этого щёлкните в соответствующей строке столбца таблицы 'Использовать другое сечение для расчёта'. С помощью кнопки
вы затем можете импортировать сечение из библиотеки.

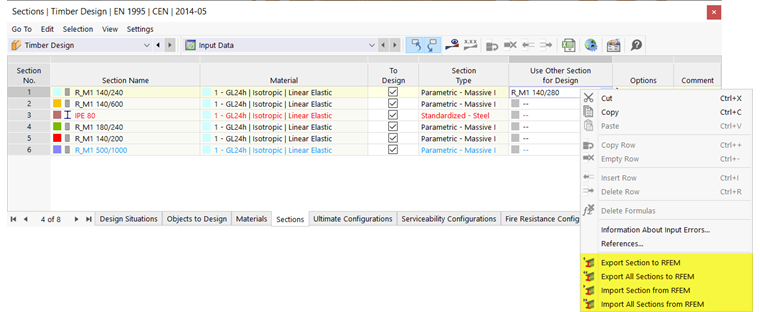

Если в столбце задано другое сечение, в контекстном меню доступны дополнительные параметры. С их помощью вы можете передать новое сечение в RFEM или RSTAB, чтобы оно также использовалось при статическом расчёте. Аналогично можно снова импортировать исходное сечение в таблицу.
Оптимизация сечения
Дополнение Расчёт деревянных конструкций предоставляет возможность оптимизировать стандартные сечения. В ходе такой упрощённой оптимизации программа ищет наименьшее возможное сечение в пределах той же серии сечений, которое удовлетворяет всем проверкам с критерием проверки меньше максимально допустимой степени использования, заданной в диалоге Глобальные настройки.

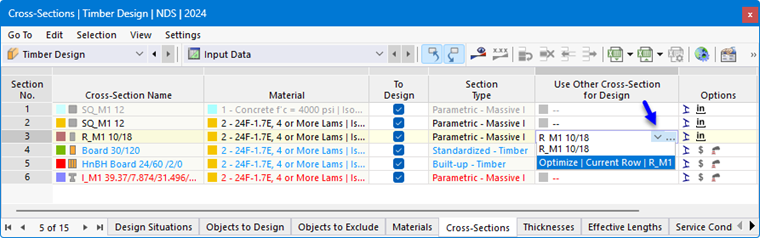

Чтобы оптимизировать сечение, щёлкните в соответствующей ячейке столбца таблицы 'Использовать другое сечение для расчёта'. В списке затем выберите опцию Оптимизировать.

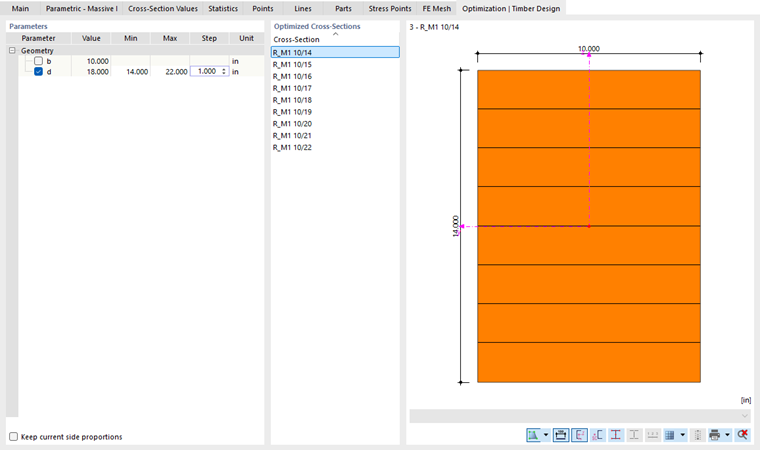

Откроется диалог редактирования сечения. На вкладке 'Оптимизация | Расчёт деревянных конструкций' можно задать параметры оптимизации.
В столбце 'Геометрия' отметьте параметр(ы), который следует изменить. В столбцах 'Min' и 'Max' можно ввести нижнюю и верхнюю границы параметра. Параметр 'Шаг' управляет интервалом, в котором размеры параметра изменяются в процессе оптимизации. Если требуется 'Сохранить пропорции сторон', установите соответствующий флажок и задайте параметры для оптимизации наружных размеров.
Для оптимизации сечения действуют те же условия, что и при использовании другого сечения (см. выше). Проверки выполняются для всех вариантов сечения с внутренними усилиями статического расчёта. Затем оптимальный вариант выводится в столбце таблицы. Влияние изменённого сечения на жёсткости и внутренние усилия в модели RFEM/RSTAB не учитывается. Поэтому используйте возможности контекстного меню, чтобы передать оптимизированные сечения в модель (см. рисунок Контекстное меню при использовании другого сечения).
Полная структурная оптимизация возможна с помощью дополнения Оптимизация модели.
