Для расчета несущей способности элементов 1D-объектов вы можете использовать как Стержни, так и Наборы стержней. В то время как для проверок сечений обычно достаточно использования стержней, для проверок устойчивости часто требуются наборы стержней. Здесь объясняется значение наборов стержней для расчета деревянных конструкций.
Использование наборов стержней
Особенно при проверках устойчивости необходимо использовать набор стержней, чтобы критическая нагрузка для проверки бокового кручения при изгибе была определена корректно или чтобы вся длина элемента учитывалась как длина потери устойчивости: для стержней рассматривается только соответствующая длина стержня. Поэтому, как правило, только с помощью наборов стержней возможна проверка элемента с учетом взаимодействия стержней. Узлы между стержнями набора можно учитывать в диалоге Длины потери устойчивости как промежуточные узлы.
Прямые, одинаковые элементы вы можете альтернативно моделировать как непрерывные стержни с Узлы на стержнях. В этом случае проверка устойчивости также возможна без наборов стержней.
Расчет стержней или набора стержней
Стержни, которые являются частью набора стержней, можно рассчитывать либо как стержень, либо через набор стержней. Чтобы избежать противоречивых вводов и результатов, при расчете через набор стержней соответствующие стержни автоматически деактивируются для расчета деревянных конструкций. Если вы задаете стержни для расчета, то соответствующий вышестоящий набор стержней деактивируется. Это правило можно проверить в таблице ввода Объекты, подлежащие расчету, просмотрев перечисление объектов в столбце 'Недействительно / деактивировано'.
После расчета в таблице результатов Недействительно / деактивировано (см. главу Обзор) отображается указание для всех стержней, которые были проверены через набор стержней и тем самым деактивированы. Аналогично там отмечены наборы стержней с соответствующей пометкой, если они не были рассчитаны.
Назначение расчетных свойств

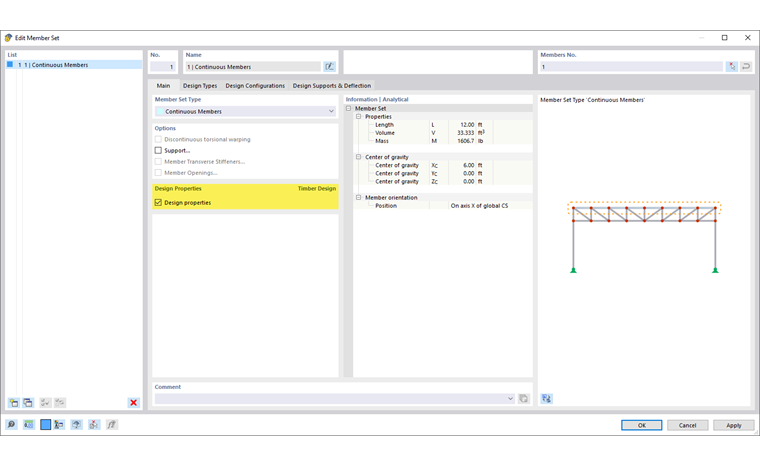

Вы можете назначить набору стержней те же Исходные данные для расчета , что и стержню. В связи с ограничением, что одновременно никогда нельзя рассчитывать и набор стержней, и стержень, после активации расчетных свойств одного стержня в наборе стержней появляется запрос, следует ли рассчитывать и остальные стержни.

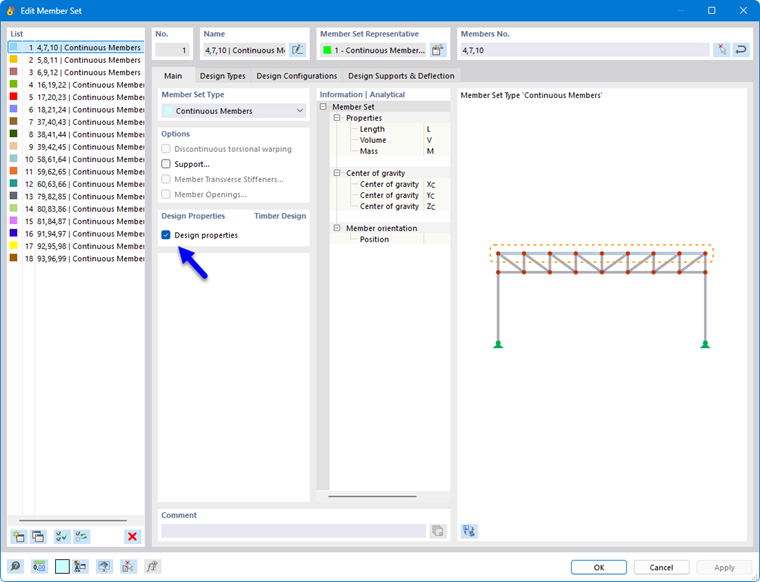

Если вы назначаете набору стержней расчетные свойства, все содержащиеся в нем стержни получают расчетное свойство Через вышестоящий набор стержней и относящиеся к расчету вкладки этих стержней скрываются. Таким образом исключаются противоречивые данные.
Если набор стержней еще не существует, вы можете создать новый набор стержней с помощью кнопки
в разделе 'Расчетные свойства'. С помощью кнопки
вы можете редактировать выбранный набор стержней.
