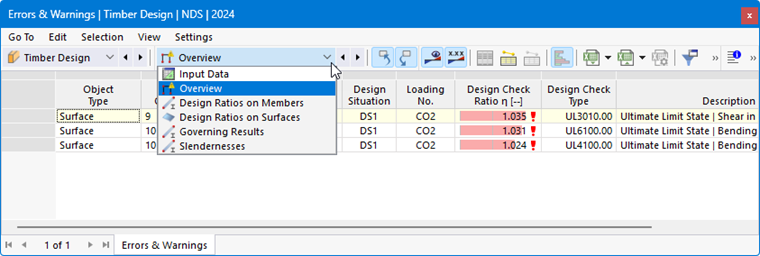

После расчёта результатов таблица для Расчёт деревянных конструкций содержит следующие подкатегории.
Эти категории с соответствующими листами таблиц описаны в следующих разделах:

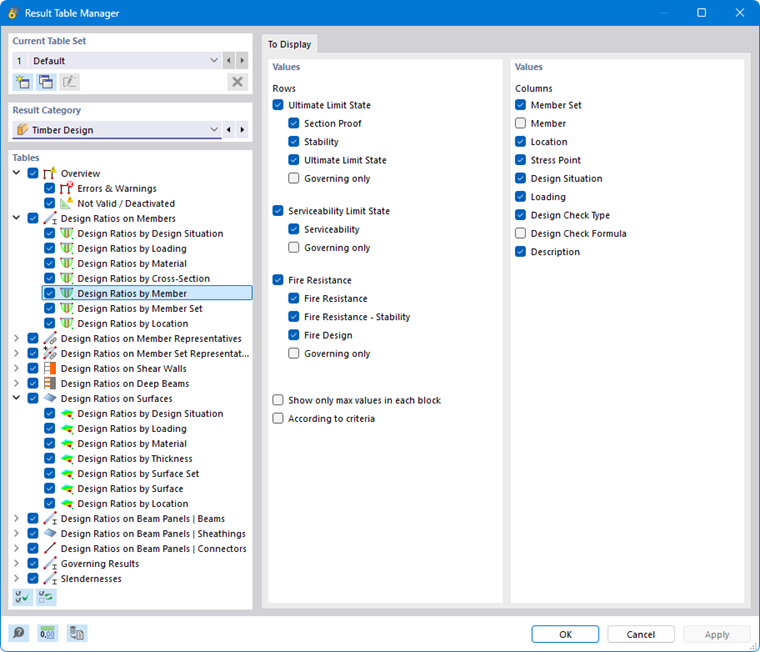

Менеджер таблиц результатов
С помощью кнопки
вы открываете диалоговое окно 'Менеджер таблиц результатов'. Здесь вы можете управлять отображением таблиц и вкладок. Кроме того, доступны опции выбора строк и столбцов, которые видны в отдельных таблицах.
В разделе Использование на стержнях кратко показано, как использовать Менеджер таблиц результатов для оценки. Общие функции описаны в разделе Фильтрация таблиц результатов руководства по RFEM.
Кнопки на панели инструментов таблиц
На панели инструментов таблиц результатов доступны кнопки, которые вы можете использовать для изображения и оценки результатов.
|
Выбрать объект в графике |
|
Подробности расчётной проверки |
|
Диаграммы результатов в сечении |
|
Диаграммы результатов в точке поверхности |
|
Информация о материале |
|
Информация о сечении |
|
Диаграмма глубины обугливания-времени |
|
Диалоговое окно диаграмм результатов |
|
Фильтр результатов для расчётов по предельному состоянию по несущей способности |
|
Фильтр результатов для расчётов по предельному состоянию по пригодности к эксплуатации |
|
Фильтр результатов для расчётов на огнестойкость |
