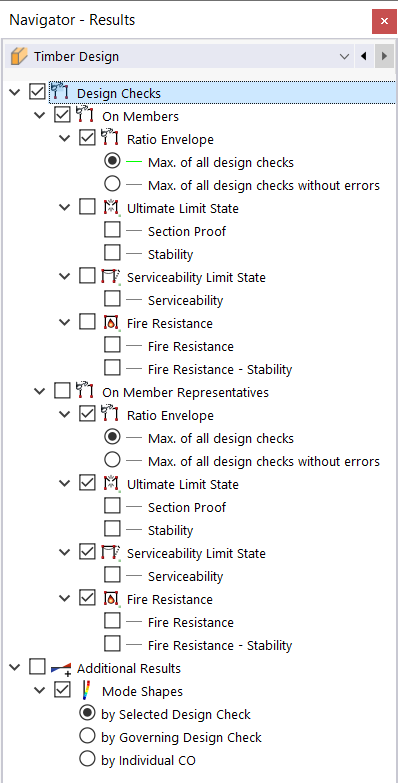

В категории навигатора Расчёты можно задать, какие расчёты с соответствующими использованиями будут отображаться на рассчитанных объектах. При этом можно отобразить пакет всех типов расчёта или использования отдельно по предельным состояниям и типам расчёта.
Использование пакета

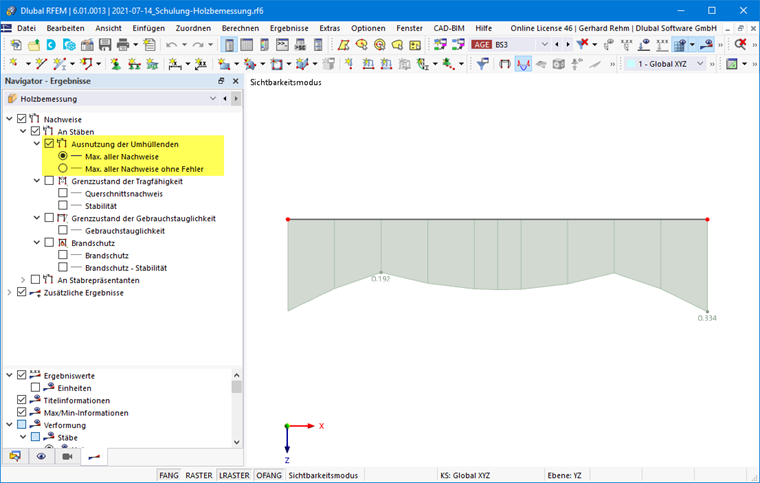

В каждом месте рассчитанного объекта отображаются максимальные использования из всех расчётов. Поскольку все типы расчётов и предельные состояния объединяются, диаграммы результатов обычно не являются непрерывными.
Пакет подходит для быстрого получения общего обзора использования различных объектов и его документирования. Ошибки в отображении расчётов можно игнорировать, если требуется отобразить совокупность действительных расчётов. Для этого можно также использовать опцию 'Макс. всех расчётов без ошибок'.
Если в пакете должны учитываться только определённые расчёты, активируйте опцию 'Макс. всех выбранных расчётов'. Затем можно выбрать соответствующие типы расчётов.

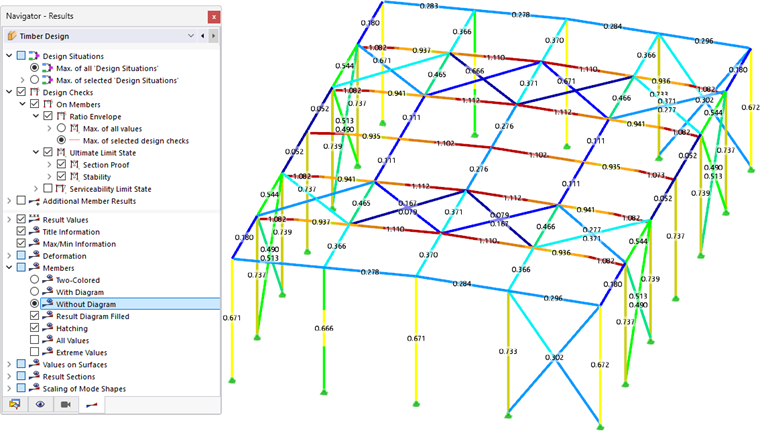

Для обзора критических областей в каркасной конструкции рекомендуется тип графического изображения Без диаграммы. Использования отображаются цветными линиями в соответствии с цветовой шкалой в панели управления. Эту опцию можно использовать, когда отображается пакет или отдельный тип результата.
Использование по предельным состояниям и типу расчёта
Результаты можно отображать специально для каждого предельного состояния (несущая способность, пригодность к эксплуатации, огнестойкость) с отдельными типами расчётов (проверка сечения, устойчивость и т.д.).
Для стержней в каждом месте отображается максимальное использование результатов для выбранных типов расчётов. С помощью этой опции можно определить, какой тип расчёта является определяющим в определённом месте.

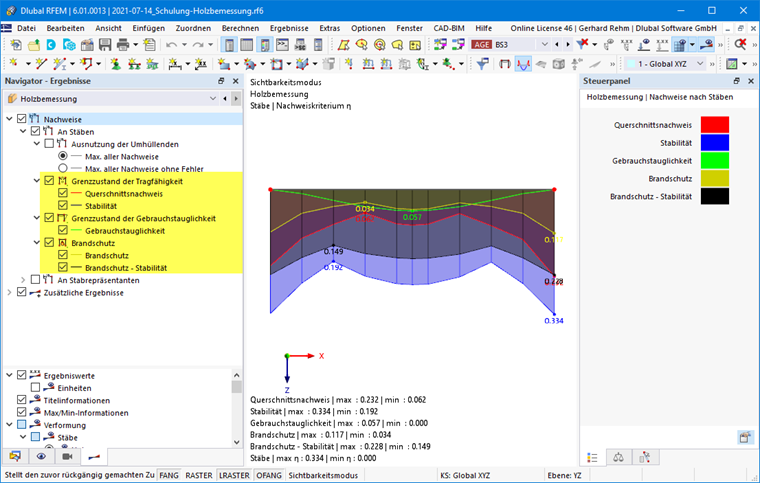

Выбранные результаты отображаются одновременно на модели (см. также рисунок Отображение нескольких типов результатов). В панели управления можно просмотреть цвета типов расчётов и при необходимости настроить их (см. главу Панель управления руководства RFEM).

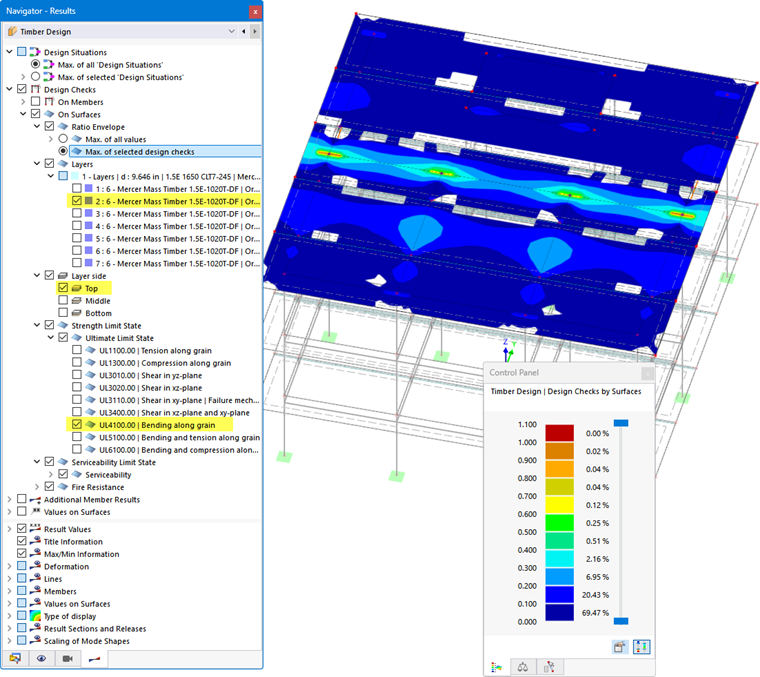

Для поверхностей использования отображаются в виде изоповерхностей.
Также можно выбрать сторону слоя, результаты которой должны отображаться:
- Сверху
- Середина
- Снизу
При этом действует следующее: если локальная ось z в основных данных модели направлена вниз, то верхняя сторона находится на стороне поверхности в направлении отрицательной оси z поверхности (−z), а нижняя сторона - соответственно в направлении положительной оси z (+z). Если локальная ось z в основных данных направлена вверх, это определение меняется на противоположное.
