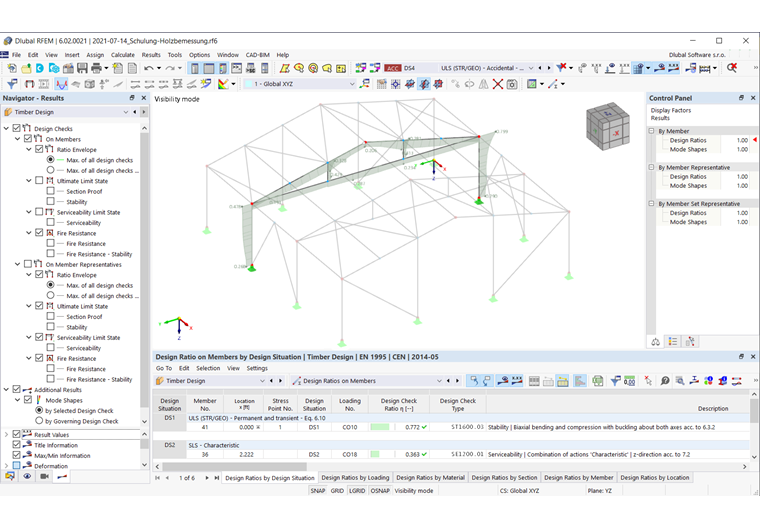

Оценка, а также документирование результатов расчёта осуществляются преимущественно в графическом виде. В рабочем окне вам доступны те же параметры выбора и возможности для анализа результатов, что и для статического анализа. Например, вы можете использовать видимости для стержней и результирующие сечения для поверхностей.

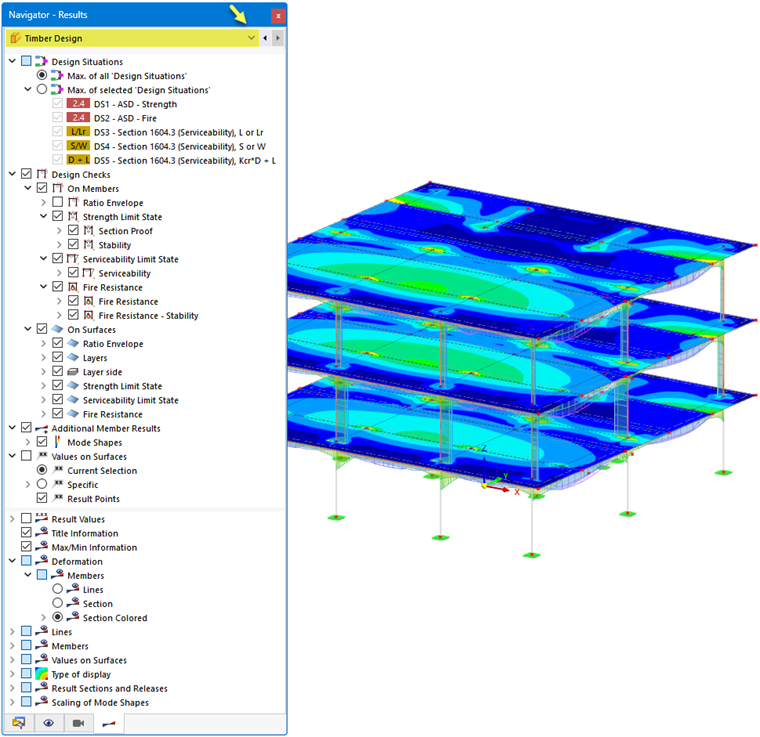

Навигатор - Результаты
Для отображения различных типов результатов на модели Навигатор - Результаты адаптирован к аддону расчёта. Проверки деревянных конструкций управляются в списке навигатора под типом результата Расчёт деревянных конструкций.
В категории Расчётные ситуации вы можете указать, следует ли отображать максимальные результаты из всех расчётных ситуаций ("Пакет") или максимальные значения определённых расчётных ситуаций.

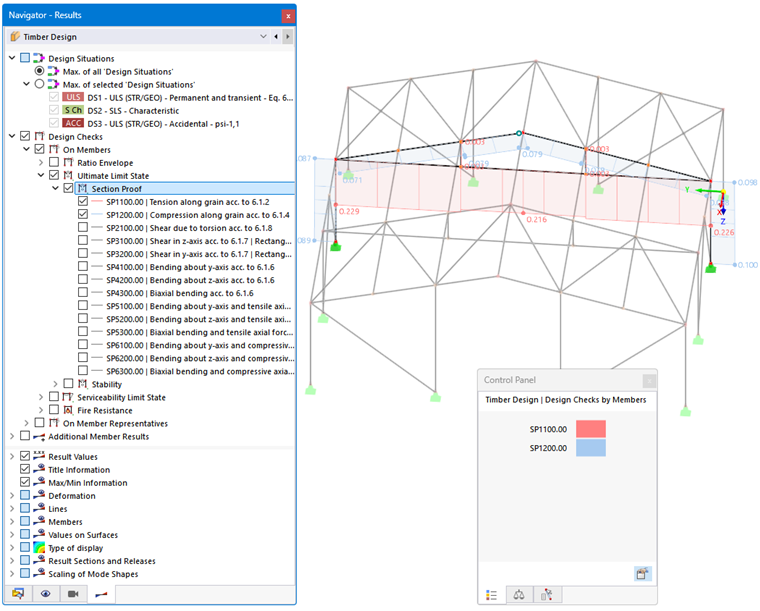

В категории Расчёты выберите тип результата для стержней или поверхностей. Возможен множественный выбор; выбранные результаты затем одновременно отображаются на модели (см. рисунок Отображение нескольких типов результатов).
Категория Дополнительные результаты для стержней позволяет отображать собственные формы на модели. В категории Значения на поверхностях вы можете задать значения результатов для отображения на поверхностях (см. главу Значения результатов на поверхностях руководства по RFEM).
В нижней части навигатора вы найдете дополнительные возможности настройки. Здесь можно показать или скрыть значения результатов или результирующие сечения. Категории Деформация и Стержни предлагают важные опции управления для отображения диаграмм результатов и отображаемых значений (см. также рисунки в главе Расчёты).
Панель управления
Панель управления также адаптирована к результатам расчёта деревянных конструкций. Здесь можно настроить цвета диаграмм результатов. Это может потребоваться при отображении нескольких типов результатов.
С помощью пользовательских цветовых шкал можно также задавать диапазоны значений для графических результатов.

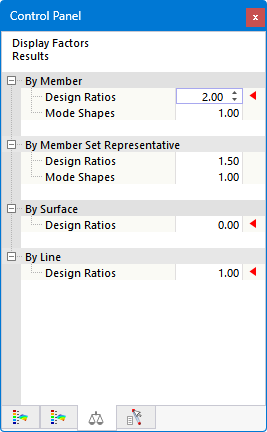

Кроме того, в панели управления – как вы знаете по статическому анализу – можно масштабировать коэффициенты диаграмм результатов или указать определённые объекты для отображения результатов.
