Диаграмма результатов в точке поверхности

Диаграммы результатов в точке поверхности отображают результаты в сечении поверхности. Чтобы открыть это представление, нажмите на кнопку . Она доступна в таблицах результатов категории 'Расчёт деревянных конструкций' для поверхностных объектов.

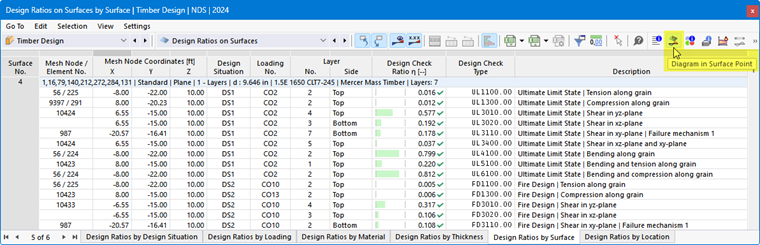

Кнопка 'Диаграмма в точке плоскости' на панели инструментов таблицы

Появится окно 'Диаграммы результатов в точке поверхности'.

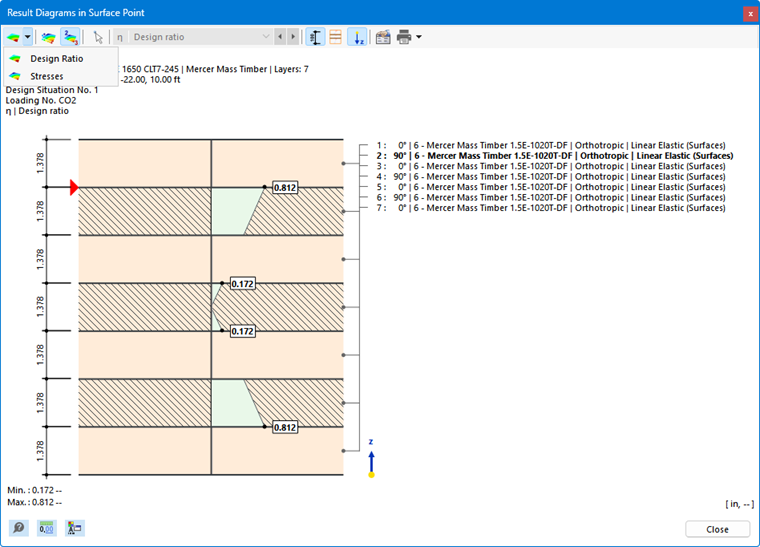

Диаграмма результатов в точке поверхности

На графике показано использование в напряжённом состоянии или состоянии разрушения, которое соответствует результату текущей строки таблицы. В зависимости от настроек в диалоговом окне Глобальные настройки это результаты для узла сетки или растровой точки. Они отображаются на основе результатов сторон поверхности (сверху, снизу, посередине) в виде линейных диаграмм в поверхности или в слоях.

Вы можете настроить график с помощью кнопок на панели инструментов. Им назначены следующие функции:

Кнопка	Функция
	Кнопка-список с возможностью выбора Типы результатов
	Показать или скрыть значения сторон поверхности
	Показать только экстремальные значения положительных и отрицательных результатов
	Показать или скрыть размеры
	Показать или скрыть визуализацию слоёв
	Показать или скрыть локальную ось Z
	Открыть диалоговое окно 'Редактировать толщину'
	Позволяет распечатать текущее представление

Типы результатов

С помощью кнопки-списка вы можете выбрать, какой тип результата должен отображаться в сечении поверхности. Доступны два варианта (см. рисунок Диаграммы результатов в точке поверхности):

• Использования
• Напряжения

Для напряжений в списке строки меню можно указать тип напряжения, диаграммы которого вы хотите проверить.

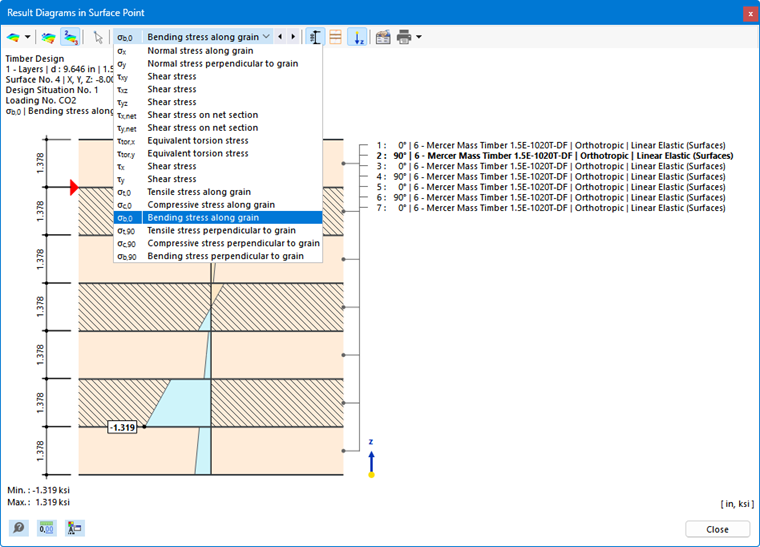

Выберите тип результата для распределения напряжений

Печать графики

С помощью кнопки-списка вы можете сразу распечатать текущий график, сохранить его в формате PDF или передать в протокол печати. Отображаемые детали также можно настроить в предварительном просмотре.

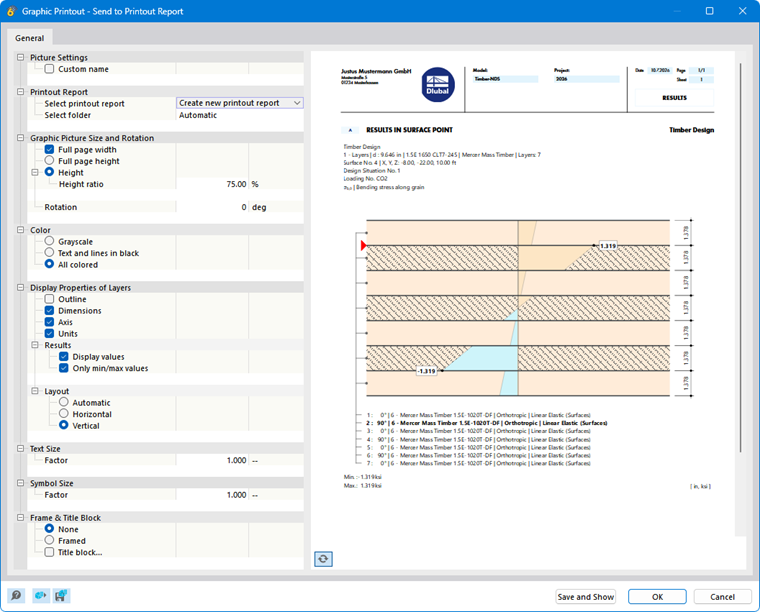

Печать эпюров напряжений в протоколе результатов
