На вкладке Поверхности диалогового окна 'Конфигурация пригодности к эксплуатации' задаются граничные значения, действующие для деформаций поверхностей.
Как и для стержней, существуют различные типы расчётных ситуаций для расчётов по предельному состоянию по пригодности к эксплуатации, которые отличаются в зависимости от нормы проектирования. Для каждого типа комбинации можно задать специфические граничные значения прогибов. Они относятся к длинам компонентов конструкции.

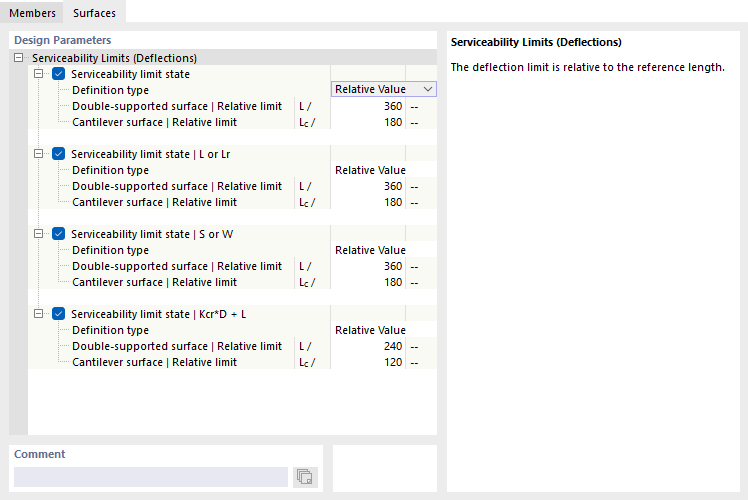

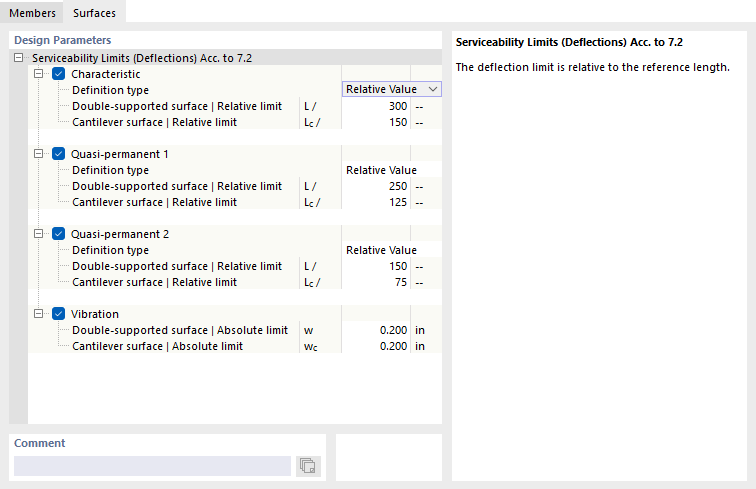

Список рядом с 'Тип задания' содержит несколько вариантов выбора, в какой форме можно определить граничное значение (см. рисунок Задание привязки деформации):
- Относительное значение: Граничное значение определяется относительно длины поверхности.
- Абсолютное значение: Значение максимального прогиба задается напрямую.
- Сумма относительного и абсолютного значения: Граничное значение складывается из относительного значения и абсолютного значения.
- Мин. из относительного и абсолютного значения: В качестве граничного значения действует меньшее из относительного или абсолютного значения.
- Макс. из относительного и абсолютного значения: В качестве граничного значения действует большее из относительного или абсолютного значения.
В зависимости от опирания компонента конструкции – поверхность, опертая с двух сторон, или консольная поверхность, опертая с одной стороны – как правило, релевантны различные граничные значения прогиба. Это опирание как 'Тип поверхности' определяется в свойствах поверхности или набора поверхностей на вкладке Прогиб. Там же можно задать, относятся ли максимальные перемещения к недеформированной системе, деформированной базовой плоскости или параллельной поверхности, и указать, как должна определяться базовая длина.
При необходимости скорректируйте предварительно заданные граничные значения для анализа деформации объектов.
