В диалоговом окне Конфигурация огнестойкости задаются основные параметры расчёта на огнестойкость стержней и поверхностей («расчёт на воздействие пожара»). Здесь вы определяете, как долго объекты должны сопротивляться огневому воздействию и какие стороны сечения или поверхности подвергаются воздействию пожара.
Концепция конфигураций расчёта описана в главе Расчёт деревянных конструкций. Конфигурации огнестойкости также согласованы с Нормативом, который вы выбрали в базовых данных модели для расчёта деревянных конструкций.
Стержни

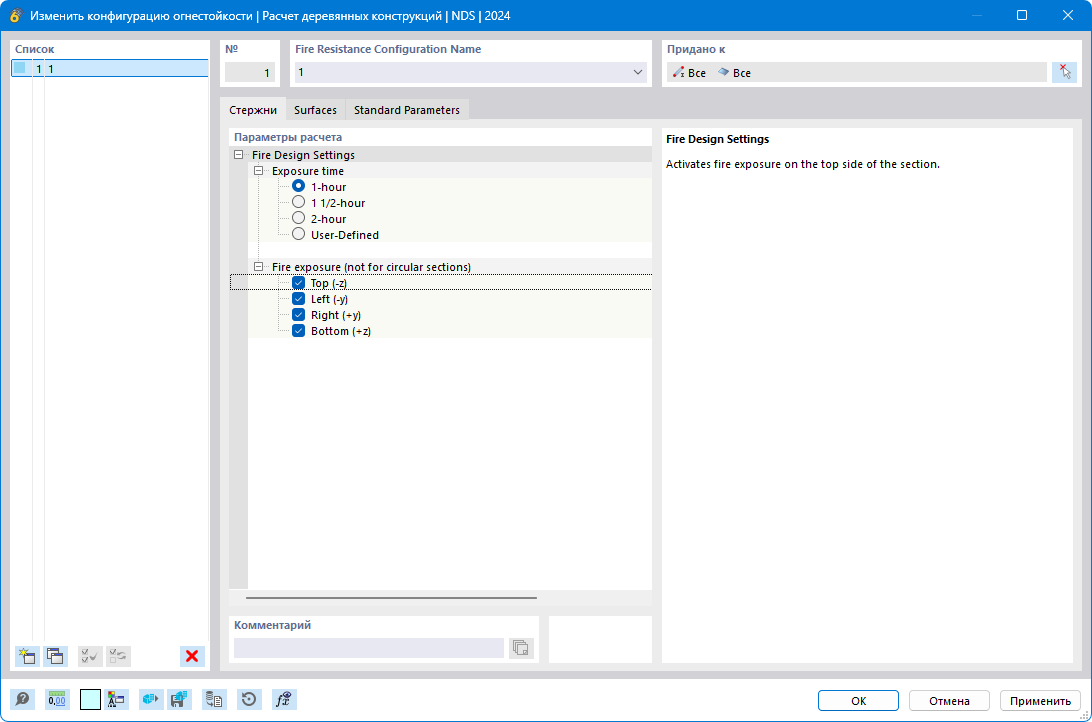

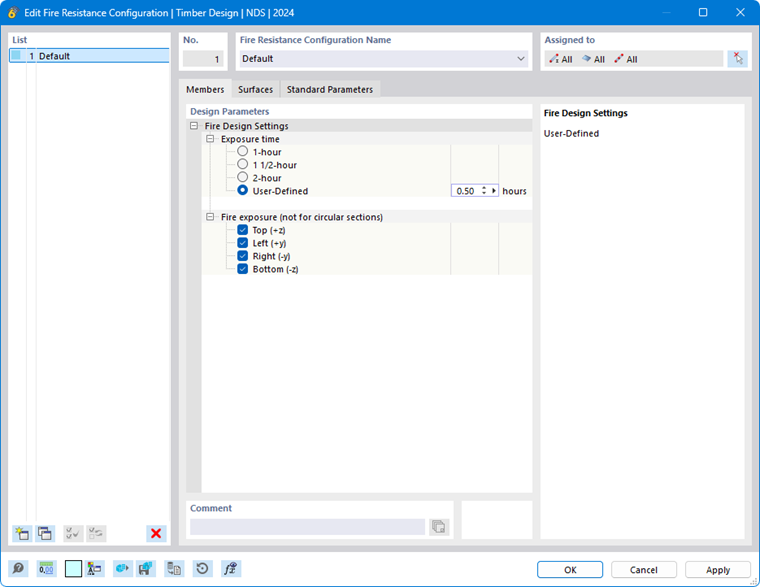

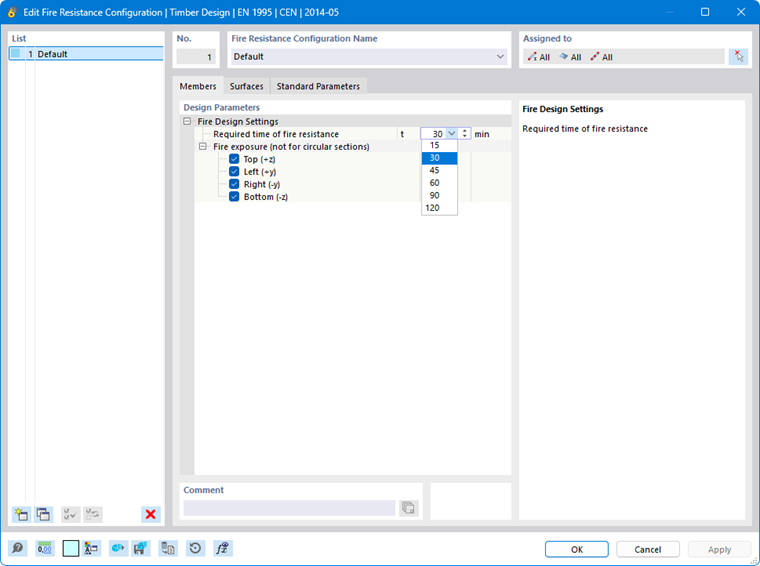

На вкладке Стержни задаются параметры расчёта на огнестойкость стержней и блоков стержней.
Расчёт в настоящее время ограничен простыми прямоугольными сечениями
и круглыми сечениями
. Для всех других типов сечений вы получите сообщение об ошибке.
Требуемая длительность огнестойкости / Длительность воздействия
Укажите, как долго стержни должны сопротивляться огню или как долго действует огневое воздействие. В некоторых нормативах предлагаются варианты для типовых требований. Однако длительность пожара можно также задать вручную.
Огневое воздействие
С помощью флажков можно указать, какие стороны сечения подвергаются воздействию пожара.
Для круглого сечения
определение экспозиции пожара не имеет значения, так как сечение уменьшается по всему периметру.
Обугливание в зависимости от длительности пожара и экспозиции сечения приводит к образованию остаточного сечения, для которого и выполняется проверка по соответствующему нормативу.
Поверхности

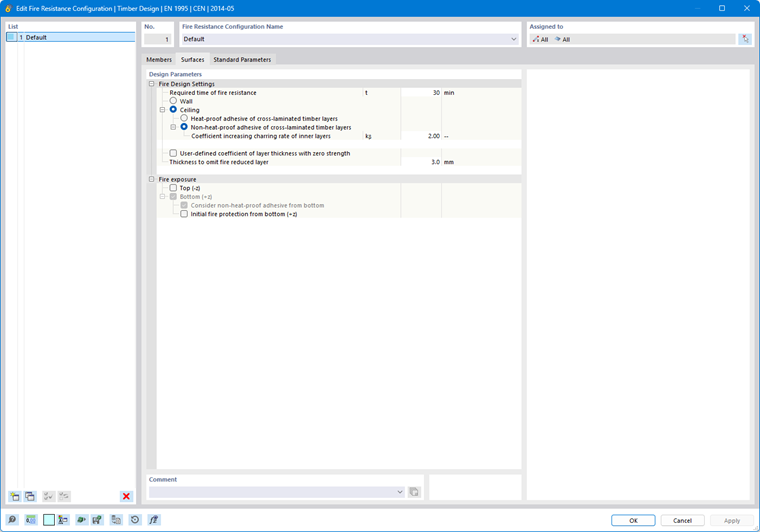

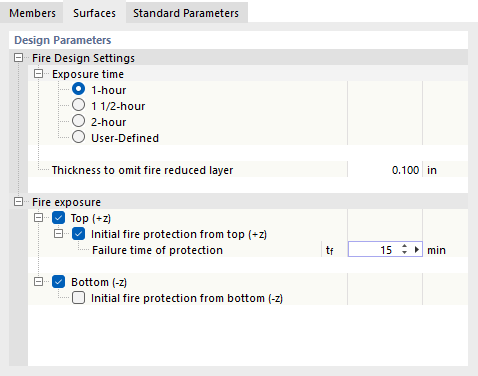

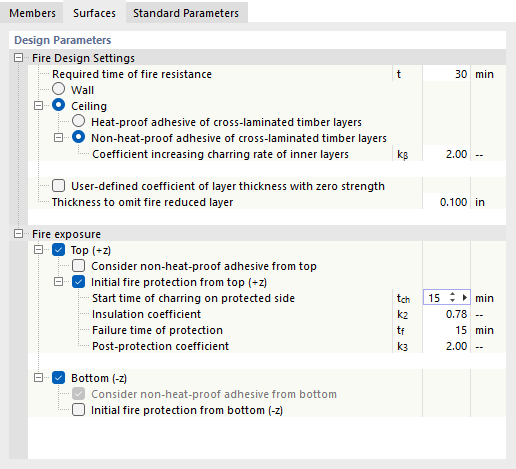

На вкладке Поверхности задаются параметры расчёта на огнестойкость поверхностей.
Настройки расчёта на огнестойкость
Укажите, как долго поверхности должны сопротивляться огню или как долго действует огневое воздействие. При расчёте по EN 1995-1-2 [1] можно указать, происходит ли пожар в стене или перекрытии, а также имеется ли термостойкое склеивание слоёв перекрёстно-клееной древесины. При термостойком склеивании обугливание происходит линейно. Если склеивание не является термостойким, принимается ступенчатый характер обугливания.
'Толщина для пренебрежения слоем, уменьшенным из-за пожара' определяет минимальную толщину слоя для расчёта: Слой учитывается только в том случае, если его остаточная толщина после обугливания больше указанного значения. Более тонкие остаточные слои не учитываются.
Огневое воздействие
Укажите, какая сторона(ы) поверхности подвергается воздействию пожара. Сторона поверхности 'Сверху (-z)' является отрицательной стороной поверхности (т.е. противоположной локальной оси z), сторона поверхности 'Снизу (+z)' - положительной стороной поверхности.
С помощью флажков 'Изначально защищена сверху/снизу' можно указать, защищена ли поверхность от огневого воздействия определёнными мерами, например, огнезащитными облицовками в виде гипсокартонных плит. В этом случае укажите параметры, такие как время разрушения огнезащитной облицовки. Оно описывает, с какого момента огневое воздействие начинает действовать на поверхность.
Параметры норматива

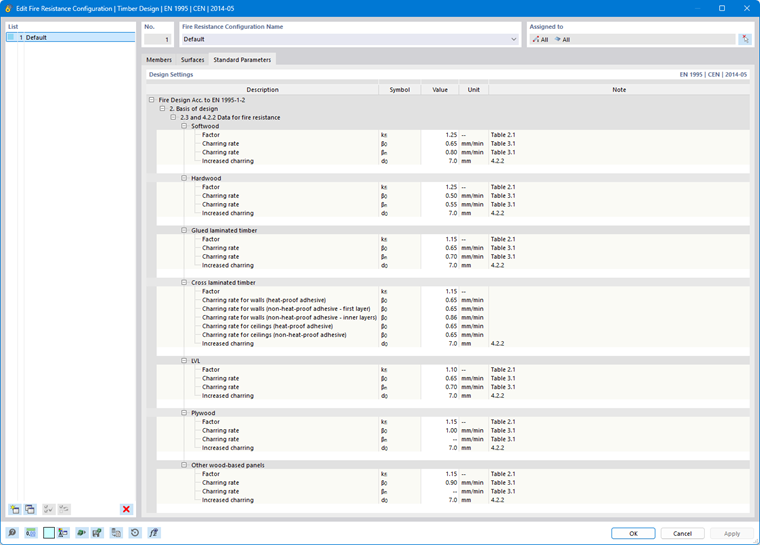

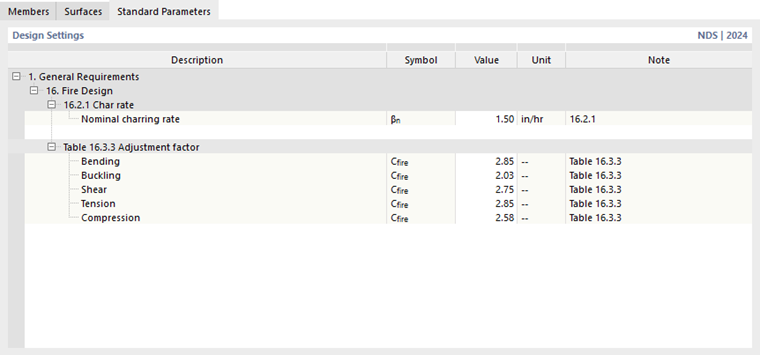

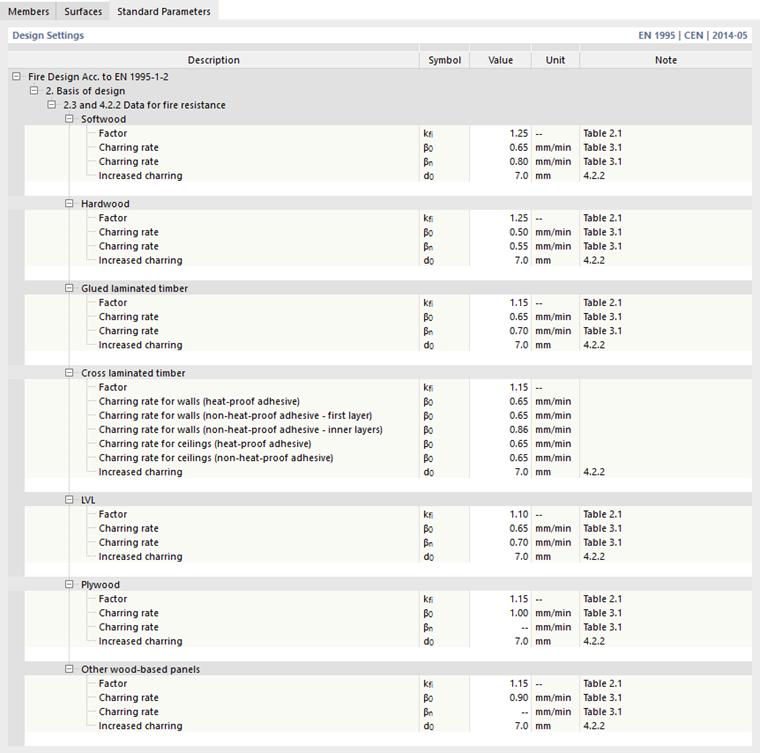

На вкладке Параметры норматива управляются специфические для норматива параметры.
Здесь вы можете проверить и при необходимости скорректировать скорости обугливания, коэффициенты или поправочные коэффициенты.
Расчётная ситуация при пожаре

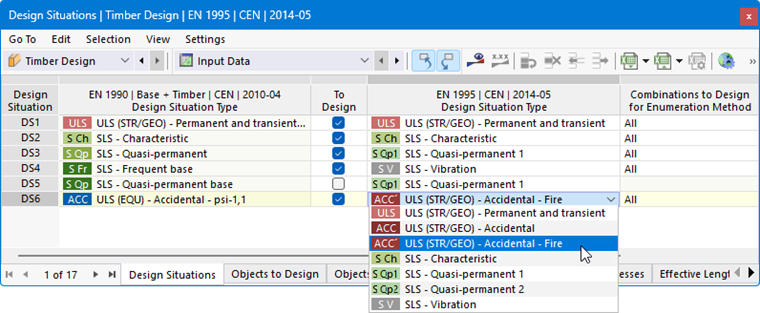

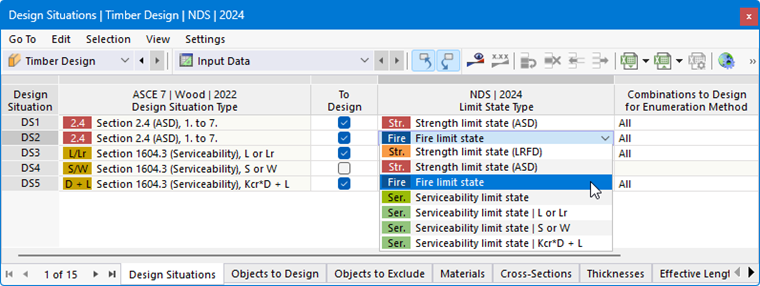

Для расчёта в условиях пожара на странице расчёта должен быть выбран тип расчётной ситуации или тип предельного состояния с обозначением Пожар. В противном случае расчёт на воздействие пожара выполняться не будет! Поэтому присвойте подходящий тип в таблице Расчётные ситуации.

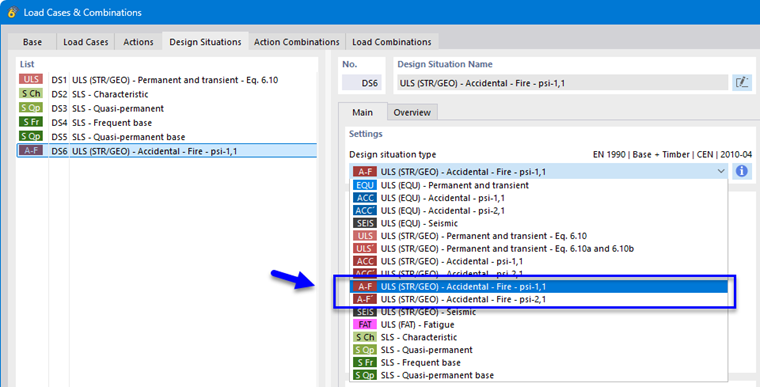

Если вы создали расчётную ситуацию для случая пожара в диалоговом окне RFEM Случаи нагрузки и сочетания, тип будет предварительно установлен соответствующим образом.
