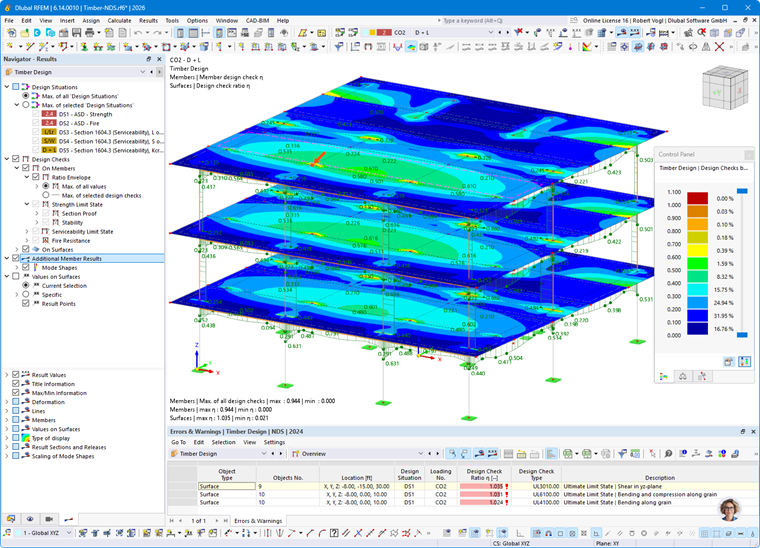

После расчёта результаты сортируются по различным критериям и отображаются в таблицах. Они также представлены в графическом представлении рабочего окна на модели. «Навигатор - Результаты» адаптирован для расчёта деревянных конструкций, что позволяет выборочно управлять графическим отображением для различных типов расчётных проверок.
Вы также можете просмотреть подробности расчётной проверки с промежуточными значениями и расчётными формулами. Кроме того, можно отобразить диаграммы результатов в сечении с распределением напряжений.
В следующих подглавах представлены различные возможности для отображения и оценки результатов расчёта. Глава Документация, в свою очередь, описывает подготовку результатов к выводу на печать.
Объекты без результатов
Если результаты для стержня или поверхности не отображаются, это может иметь следующие причины:
- Объект не выбран для расчёта в таблице Объекты для расчёта.
- Результаты скрыты из-за настроек фильтра.
Проверьте видимости и настройки фильтра для графических результатов на панели управления. Если результат отсутствует в таблице результатов, проверьте настройки фильтра в Менеджере таблиц результатов. Также обращайте внимание на выбранные настройки синхронизации с графикой; например, существует возможность отображать только видимые или выбранные объекты. В диалоге Подробностей расчётной проверки, напротив, все результаты доступны – независимо от настроек фильтра и выборок.
Для проверки рассчитанных объектов подходит категория табличных результатов Обзор: если объект недействителен из-за свойств материала или характеристик сечения или отключен из-за расчёта для блока стержней, это будет соответствующим образом указано в таблице результатов **Недействительно / отключено**.
Кроме того, каждому объекту, выбранному для расчёта в таблице исходных данных Объекты для расчёта, должна быть назначена конфигурация расчёта для предельного состояния. Если это не так, расчётная проверка для предельного состояния не выполняется (см. главу Расчёт деревянных конструкций).
