Использование стержней

Таблицы результатов категории Использования на стержнях содержат данные результатов выполненных расчётов с соответствующими использованиями.

Таблица результатов ' Расчетное соотношение на стержнях ' для ' Расчет деревянных конструкций '

Результаты стержней отсортированы во вкладках по следующим критериям:

• Нагрузки (Расчётные ситуации, Сочетания нагрузок)
• Свойства стержней (Материалы, Сечения)
• Объекты (Блоки стержней, Стержни, Координаты стержней x)

Блок стержней № / Стержень №

Для каждого критерия расчёта указывается номер блока стержней (если был рассчитан) и стержня с наибольшим использованием.

Координата x

Указывается координата x в стержне, для которой было определено максимальное использование. Для табличного вывода важны следующие координаты x:

• Начальный и конечный узлы
• Промежуточные точки результатов на стержне (если заданы)
• Деление стержня согласно Настройкам сетки для стержней
• Экстремальные значения внутренних сил

Точка напряжений №

Расчёт выполняется в так называемых точках напряжений сечения. Эти точки определяются координатами расстояний до центра тяжести. Все стандартные профили библиотеки оснащены точками напряжений в местах, важных для расчёта.

Вы можете проверить точки напряжений в диалоговом окне информации о сечении. Для этого нажмите кнопку на панели инструментов таблицы. Во вкладке 'Точки напряжений' информационного диалогового окна точки напряжений перечислены с их координатами и отображены на сечении (см. раздел Точки напряжений в руководстве по RFEM).

Расчётная ситуация

В этом столбце указаны номера Расчётных ситуаций, для которых имеются отдельные использования.

Нагрузка

Указаны номера сочетаний нагрузок или расчётных сочетаний, являющихся определяющими для соответствующего расчёта.

Критерий расчёта

В этом столбце указаны условия расчёта согласно Норме. Степень соответствующего использования отражается длиной цветной полосы.

Тип расчёта

Каждый расчёт обозначен идентификатором с номером. Так, например, проверки сечений по Еврокоду имеют идентификатор 'SP', расчёты на устойчивость — идентификатор 'ST', а расчёты по пригодности к эксплуатации — идентификатор 'SE'. Тип расчёта поясняется в столбце Описание.

Расчётная формула

Этот столбец можно активировать в Менеджере таблиц результатов. В нём указаны уравнения нормы, по которым выполняются расчёты.

Описание

Каждый расчёт поясняется кратким описанием со ссылкой на главу нормы.

Фильтровать результаты по предельному состоянию

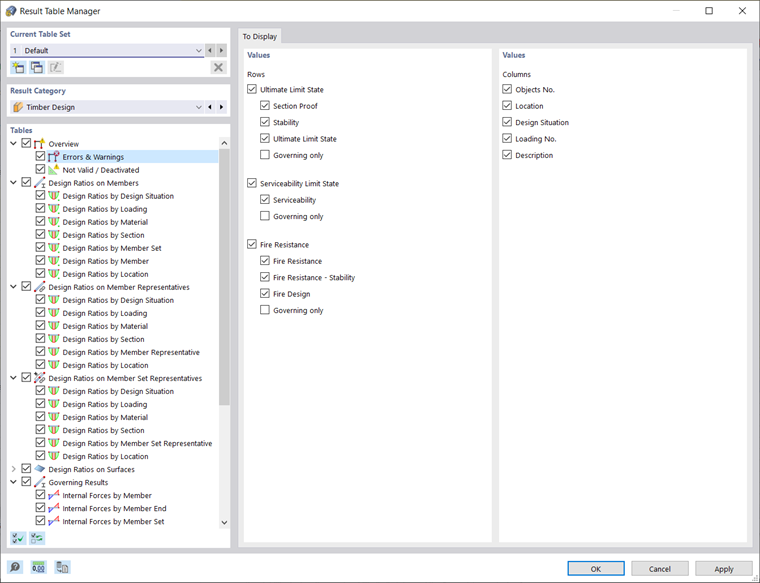

Если в таблице должны отображаться результаты только для определённых предельных состояний или типов расчёта, установите соответствующие фильтры в Менеджере таблиц результатов. Например, можно отобразить только результаты расчётов на устойчивость, деактивировав все 'Строки', кроме Устойчивость.

Кнопки на панели инструментов таблицы также позволяют быстро показывать и скрывать результаты определённых предельных состояний. Они доступны, если имеются расчёты для соответствующих предельных состояний.

	Показывает или скрывает результаты по предельному состоянию несущей способности
	Показывает или скрывает результаты по предельному состоянию пригодности к эксплуатации
	Показывает или скрывает результаты по расчётам огнестойкости

Показать только основные критерии проектирования

Фильтр результатов по использованию

Список справа на панели инструментов таблицы позволяет фильтровать таблицы по степеням использования. При выборе опции Макс для каждого объекта выводится только определяющий расчёт.

Таблица результатов ' Расчетное соотношение на стержнях ' для ' Расчет деревянных конструкций ', Фильтр результатов для максимального расчета на объект

Можно также использовать пользовательский критерий фильтра. Для этого выберите опцию Определить в списке. Откроется диалоговое окно Менеджер таблиц результатов с вкладкой Критерии - Значения. Задайте условие – например, чтобы отображать только использования, превышающие определённое значение.

Определение критерия фильтра для соотношений расчёта

В главе Фильтрация таблиц результатов руководства по RFEM описано, как задавать условия для значений в таблицах.

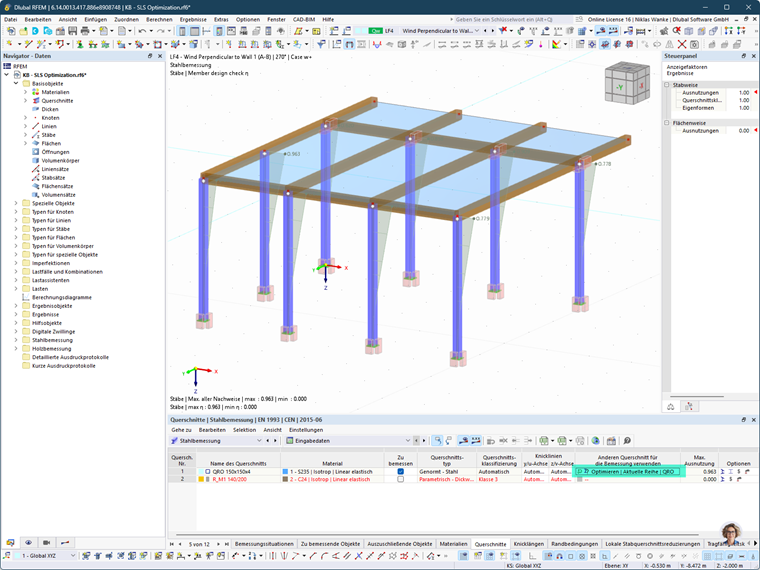

Оптимизировать сечение

Если расчёты для какого-либо сечения не выполнены, можно поручить программе оптимизировать сечение. При этом будет найдено наименьшее возможное сечение в той же серии сечений, удовлетворяющее требованиям. Действуйте следующим образом:

1. Установите категорию таблиц Входные данные для расчёта стали.
2. Перейдите к таблице Сечения.
3. Щёлкните по соответствующей ячейке столбца таблицы Использовать другое сечение для расчёта.
4. Откройте список и выберите опцию Оптимизировать (см. рисунок Оптимизировать сечение).
