Дополнительные результаты стержней

Категория навигатора Дополнительные результаты для стержней позволяет графически отображать собственные формы стержней и блоков стержней. В таблицах собственные формы не выводятся.

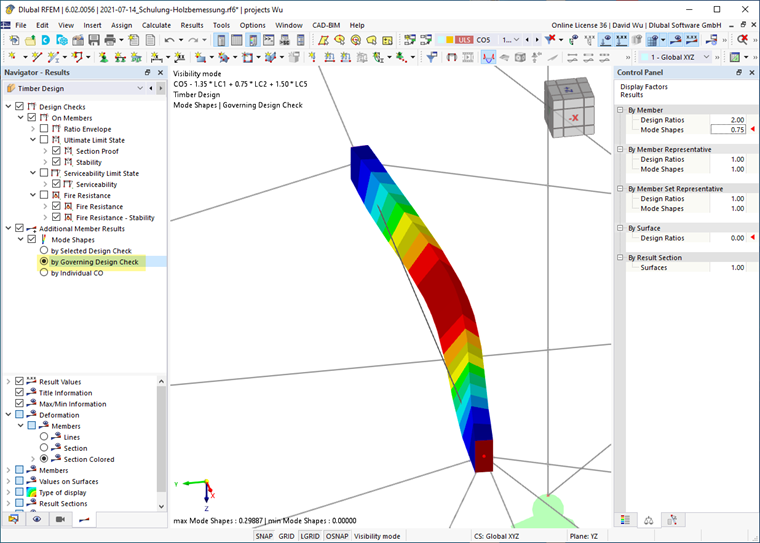

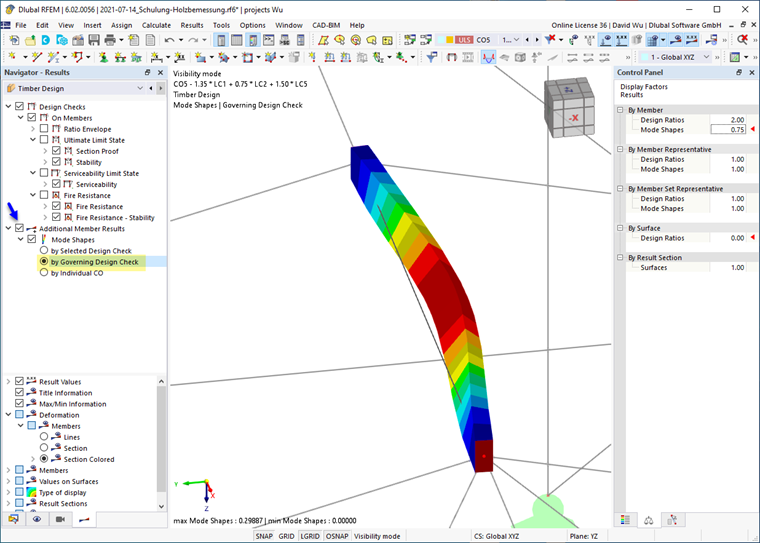

Отображение собственной формы в расчёте деревянных конструкций

Собственные формы

Если для определения критического момента M_cr или критического коэффициента нагрузки α_crit для расчёта на устойчивость плоской формы изгиба используется в качестве Ermittlungsart des idealen Verzweigungsmoments метод собственных значений, то соответствующая собственная форма также предоставляется в графическом виде.

Собственные формы можно отображать по различным критериям:

• По выбранной проверке

Собственная форма отображается специально для той расчётной проверки, которая выделена в таблице результатов. Проверка в этом случае всегда относится к одному стержню или блоку стержней. В рабочем окне отображается собственная форма этого объекта для расчётной ситуации, используемой в конкретной проверке. Эта опция подходит для целенаправленной проверки конкретного расчёта.

• По определяющей проверке

Для всех объектов отображаются собственные формы, которые являются определяющими для расчёта на устойчивость. Таким образом, на графике рядом отображаются несколько собственных форм, хотя они могут возникать независимо друг от друга или основываться на разных расчётных ситуациях. Эта опция особенно подходит в сочетании с Видимости для документирования результатов, когда отображаются собственные формы видимых объектов.

• По индивидуальному сочетанию нагрузок

Для всех объектов отображаются собственные формы, которые действуют для определённого сочетания нагрузок – независимо от того, является ли это сочетание нагрузок определяющим для расчётной проверки. Выберите сочетание нагрузок из списка нагрузок на панели инструментов. Эта опция подходит для проверки правдоподобности заданных граничных условий и узловых опор.

Масштабирование собственных форм

В нижней части навигатора можно выбрать, как безразмерные числовые значения собственных форм должны масштабироваться относительно базовой длины 1. Этот метод также называется «нормированием».

• |u| = 1

Значение вектора собственной формы масштабируется до 1. При этом рассматривается максимальное общее перемещение |u|.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Этот подход учитывает весь собственный вектор, включая компоненты вращения. В качестве эталона ищется максимум, и затем этот компонент устанавливается равным 1.
