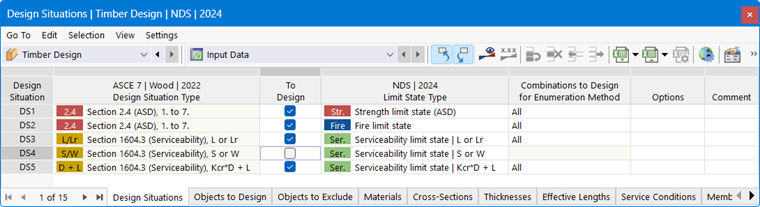

Записи категории Расчет древесины в навигаторе (см. рисунок Kategorie 'Holzbemessung' im Navigator) и в таблице (см. рисунок Tabellen für Holzbemessung) управляют основными назначениями для расчета древесины: здесь можно задать, какие объекты следует рассчитывать, проверить свойства объектов, такие как материалы и сечения, и назначить конфигурации расчета. Входные данные в табличной форме также служат основой для документации в Ausdruckprotokoll.
Использование входных таблиц
Для работы во входных таблицах можно использовать известные из RFEM функции. Они описаны в главе Tabellen руководства RFEM.
С помощью кнопки
на панели инструментов таблиц или контекстного меню в записи навигатора 'Расчет древесины' можно открыть диалог Globale Einstellungen, в котором управляются основные настройки для расчета древесины.
Специфические таблицы, относящиеся к дополнению, описаны в следующих подразделах:
Таблицы с функциями, которые служат "типами" для расчета, описаны в следующих подразделах:
Назначение параметров расчета
Для расчета древесины можно определить несколько типов с определенными свойствами, которые затем назначаются объектам как Bemessungseigenschaften. Но при вводе параметров расчета также можно создавать такие типы объектов. Таким образом, у вас есть следующие возможности:
- В диалогах типов в разделе Zugewiesen an укажите номера соответствующих объектов (см. диалог Neue Knicklängen).

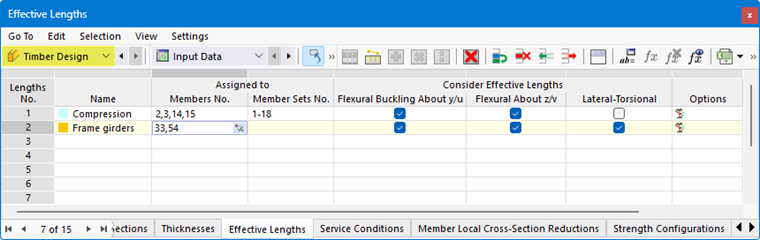

- Введите номера объектов во входных таблицах типов.
- Назначьте тип в диалоге стержня или стержневой группы на вкладке Bemessungsarten или определите новый тип объекта.

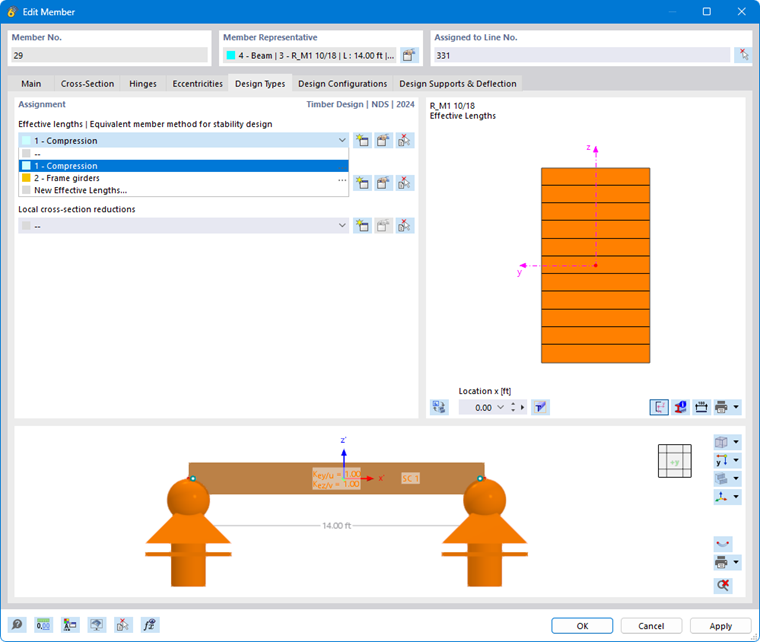

Выберите в списке уже определенную запись (см. рисунок Knicklängentyp einem Stab zuweisen). Кнопка
позволяет создать новый тип. С помощью кнопки
можно графически выбрать другой объект, чтобы перенять его свойства для расчета древесины. Если вы хотите отредактировать выбранную запись, используйте кнопку
.
Представление параметров расчета древесины в модели
Следующие параметры расчета стержней можно отображать графически в модели:
- Длины потери устойчивости стержней
- Локальные уменьшения сечения стержней
- Класс эксплуатации

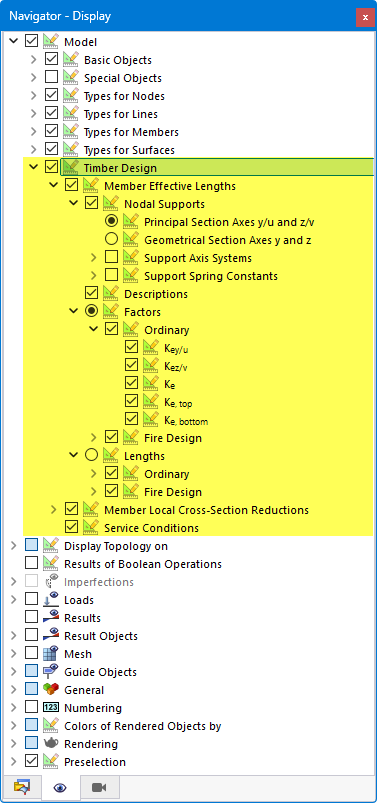

Соответствующие параметры отображения находятся в категории Modell → Holzbemessung в Navigator - Anzeige. Это позволяет хорошо проверить, правильно ли вы назначили параметры расчета.
Параметры навигатора можно использовать также для Grafikausdruck.
Использование конфигураций расчета
Детальные настройки для отдельных проверок задаются в так называемых "конфигурациях расчета". Для каждого предельного состояния существует отдельная конфигурация расчета, в которой управляются нормы-специфические правила. Там можно, например, задать предельные значения или различные параметры проверки. Доступны только те конфигурации расчета, которые в диалоге Globale Einstellungen активированы для выбранной Norm.
Назначение конфигурации расчета
Конфигурации расчета (как и Bemessungseigenschaften) организованы в виде "типов": для каждой категории конфигураций можно создавать записи с различными параметрами. Затем эти типы назначаются объектам соответствующим образом. У вас есть следующие возможности:
- В диалогах отдельных конфигураций в разделе Zugewiesen an укажите номера соответствующих объектов (см. диалог Tragfähigkeitskonfiguration bearbeiten).

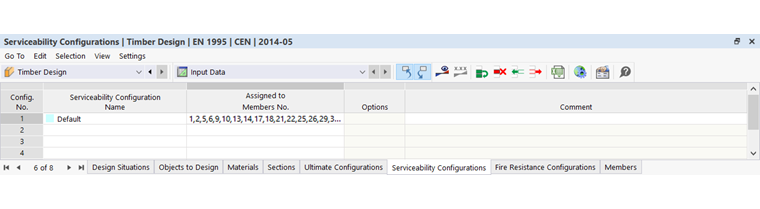

- Введите номера объектов во входных таблицах Konfigurationen (см. таблицу Gebrauchstauglichkeitskonfigurationen).

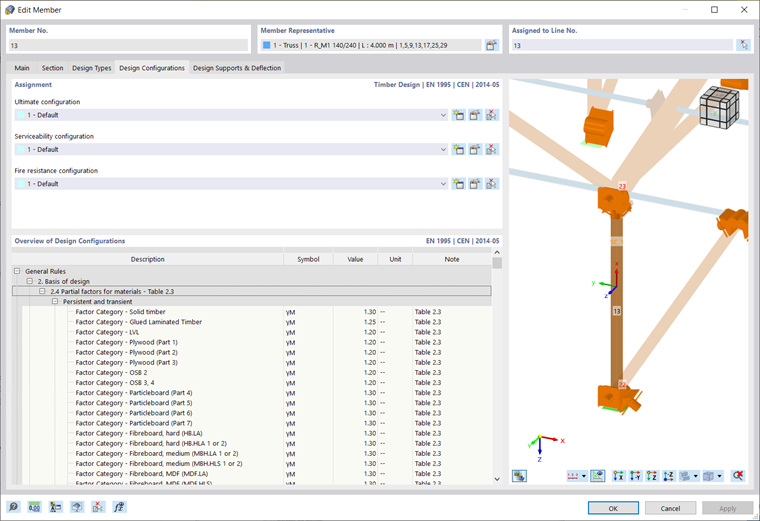

- Назначьте конфигурацию в диалоге стержня, стержневой группы или пластины на вкладке Bemessungskonfigurationen или определите новую конфигурацию.
Выберите в списке уже определенную конфигурацию расчета. Кнопка
позволяет создать новую конфигурацию. С помощью кнопки
можно графически выбрать другой объект, чтобы перенять его конфигурацию. Если вы хотите отредактировать выбранную конфигурацию, используйте кнопку
.
'Список' слева показывает все конфигурации, определенные в модели для данного предельного состояния. С помощью кнопки
можно создать новую конфигурацию, основанную на стандартных значениях Norm. Чтобы скопировать существующую конфигурацию, выделите ее и нажмите кнопку
. С помощью кнопки
можно удалить конфигурацию.
Если объекту для какого-либо предельного состояния не назначена конфигурация, проверки для этого предельного состояния не выполняются. Так, например, для отдельных стержней можно просто отключить проверку по предельному состоянию пригодности к эксплуатации, не назначая этим стержням конфигурацию пригодности к эксплуатации.
