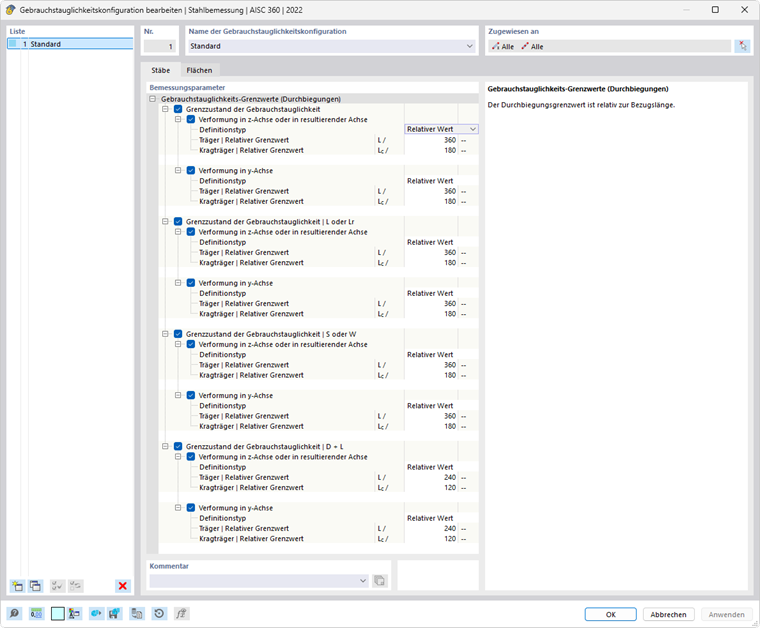

На вкладке Основные диалогового окна 'Конфигурация пригодности к эксплуатации' задаются предельные значения, применяемые к деформациям стержней и наборов стержней.
'Параметр расчёта' разделены на категории. Они различаются в зависимости от нормы проектирования.
Предельные значения пригодности к эксплуатации
Существуют различные типы расчётных ситуаций для расчётов по предельному состоянию по пригодности к эксплуатации (см. главу Расчётные ситуации руководства по RFEM). При расчёте по EN 1995-1-1, например, различают характерное и два квазипостоянных сочетания. Для NDS предварительно заданы четыре типа: Первое предельное состояние является общим и применяется ко всем сочетаниям нагрузок. Остальные три типа основаны на норме IBC [1]. Для каждого типа сочетания можно задать конкретные предельные значения прогибов, которые действуют для направлений осей стержня соответственно.
Предельные значения деформаций в основном относятся к длине элементов конструкции: чем длиннее стержень, тем большие прогибы допускаются. В списке рядом с 'Тип задания' можно выбрать, в какой форме требуется задать предельное значение.
- Относительное значение: Предельное значение задаётся относительно длины стержня или набора стержней.
- Абсолютное значение: Значение максимального прогиба задаётся непосредственно.
- Сумма относительного и абсолютного значений: Предельное значение складывается из относительного значения и абсолютного значения.
- Мин. из относительного и абсолютного значений: В качестве предельного значения применяется меньшее из относительного или абсолютного значения.
- Макс. из относительного и абсолютного значений: В качестве предельного значения применяется большее из относительного или абсолютного значения.
В зависимости от опирания элемента конструкции – 'Балка' с опиранием с двух сторон или 'Консольная балка' с опиранием с одной стороны – как правило, применяются различные предельные значения прогиба. Тип, применяемый для определённого сегмента, автоматически определяется на основании назначенных расчётных опор: Сегмент с расчётными опорами с обеих сторон или без расчётных опор классифицируется как Балка, сегмент с расчётной опорой с одной стороны – как Консольная балка. Расчётные опоры можно задать на вкладке Расчётные опоры и прогиб стержней и наборов стержней.
При необходимости можно скорректировать предварительно заданные предельные значения для анализов деформации объектов.
Если при анализе деформации необходимо учесть строительный подъём (предварительную деформацию элемента конструкции при монтаже), то эту начальную кривизну можно задать в свойствах стержня или набора стержней (см. главу Расчётные опоры и прогиб). Там же можно указать, относятся ли максимальные перемещения к смещённым концам сегмента или к недеформированной исходной системе.
Колебание (для EN, NTC)
Категория 'Колебание' позволяет проверить деформацию для анализа колебаний простым способом относительно амплитуды колебаний. Для этого анализа учитываются все расчётные ситуации, которым в таблице Расчётные ситуации назначен тип ULS - Колебание. Предполагается, что это соответствующие сочетания нагрузок или расчётные сочетания, которые содержат максимальные значения амплитуд колебаний в виде прогибов. Они сравниваются с предельным значением в соответствующем направлении оси.
