Локальные редукции сечения стержня позволяют учитывать ослабления сечения в виде вырезов при расчётах.
Тип и расположение редукции

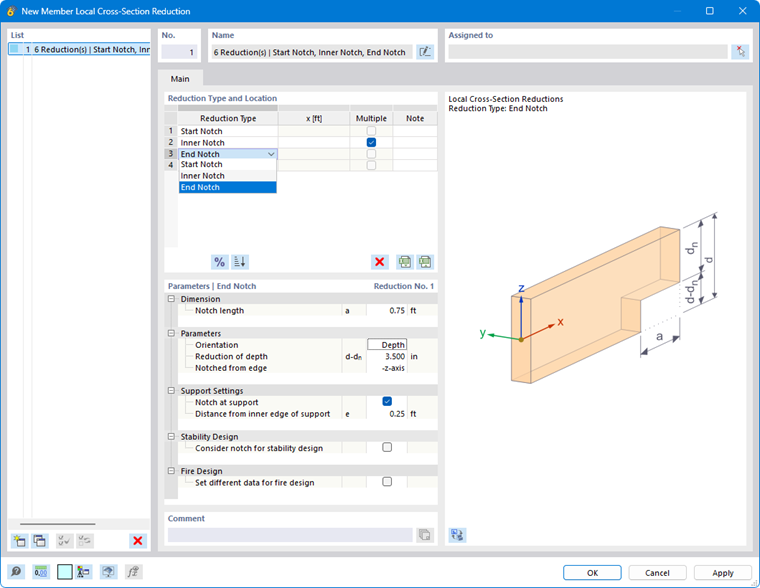

Редукции можно задавать для различных мест вдоль стержня или набора стержней. Укажите необходимое количество строк, выбрав в списке соответствующие типы вырезов:
- начальный вырез
- внутренний вырез
- конечный вырез

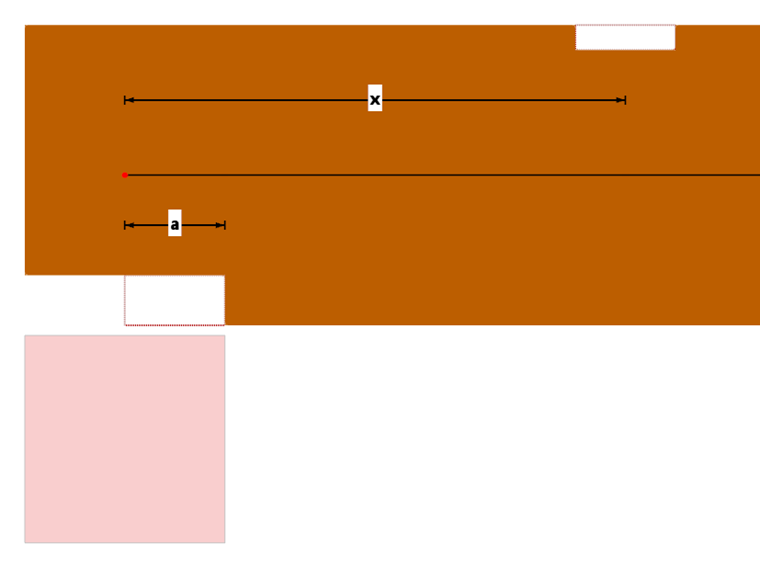

Затем задайте для каждого случая положение x на стержне или в наборе стержней. Это расстояние между начальным узлом и центром редукции (см. рисунок Положение x и длина a выреза). Вы можете ввести расстояние как абсолютное или относительное значение: с помощью кнопки
можно переключаться между обоими способами ввода.
Если внутренние вырезы расположены на равных расстояниях и имеют одинаковую длину, установите флажок 'Несколько'. Количество вырезов и расстояние между ослаблениями затем можно задать в разделе Параметры.
Кнопка
позволяет отсортировать заданные в таблице расчётные параметры по возрастанию значения x.
Параметры
В нижнем разделе задаются геометрия и расположение выбранного выреза. При множественном задании для внутреннего выреза укажите количество и смещение (равномерный шаг) вырезов. Здесь также можно ввести смещение в абсолютном или относительном виде.
Если редукция сечения стержня одновременно является вырезом у опоры, можно активировать опцию Вырез у опоры (не для внутренних вырезов). При этом для проверки на сдвиг в редуцированном сечении учитывается пониженная прочность на сдвиг, зависящая от геометрии выреза как ослабления сечения.
Флажок Учитывать вырез для проверки устойчивости позволяет учитывать ослабление сечения при расчёте гибкости для проверки устойчивости. Это рекомендуется, например, для стоек с редукциями сечения стержня в средней трети.
Если вырез в случае пожара полностью или частично защищён, установите флажок Задать другие данные для расчёта огнестойкости. Тогда можно задать огневое воздействие, отличающееся от остальной части стержня, отключив флажки для защищённых сторон.
Графическое отображение
Если вы назначили редукцию сечения стержня стержню или набору стержней, параметры можно проверить графически. Для этого доступны два способа.
Диалоговая графика

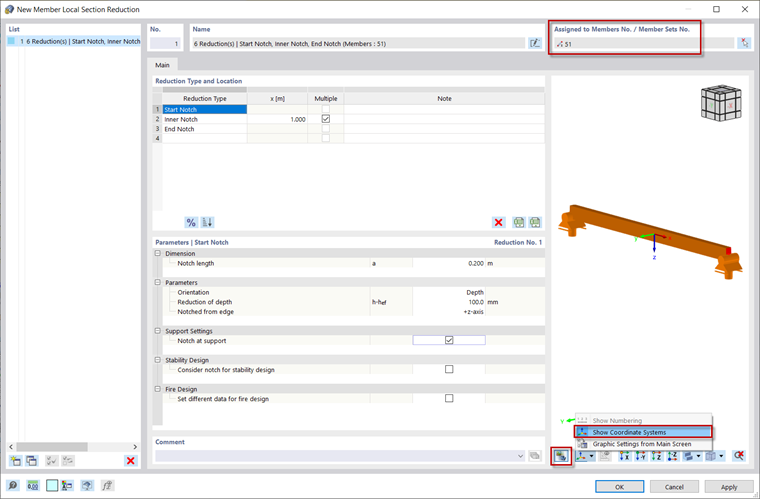

С помощью кнопки
в диалоговой графике можно показать фрагмент модели, в котором отображаются ослабления и опоры объектов. Чтобы проверить расположение выреза или начало и конец стержня, включите локальную систему осей стержня.
Рабочее окно RFEM/RSTAB

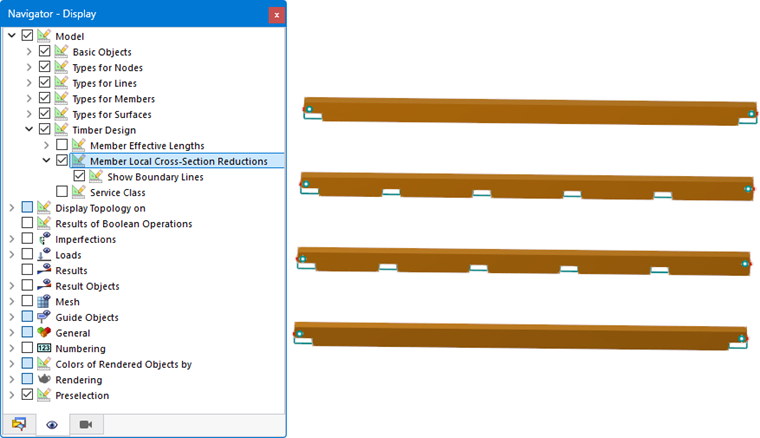

В Навигаторе - Отображение
в категории Модель → Расчёт деревянных конструкций можно активировать графическое отображение для Локальные редукции сечения стержня включая ограничительные линии. Для всех стержней и наборов стержней с редукциями сечения вырезы отображаются в соответствующих местах модели.
