A análise de pushover é baseada em uma combinação de cargas para a qual o tipo de análise de análise de pushover é atribuído.
Base

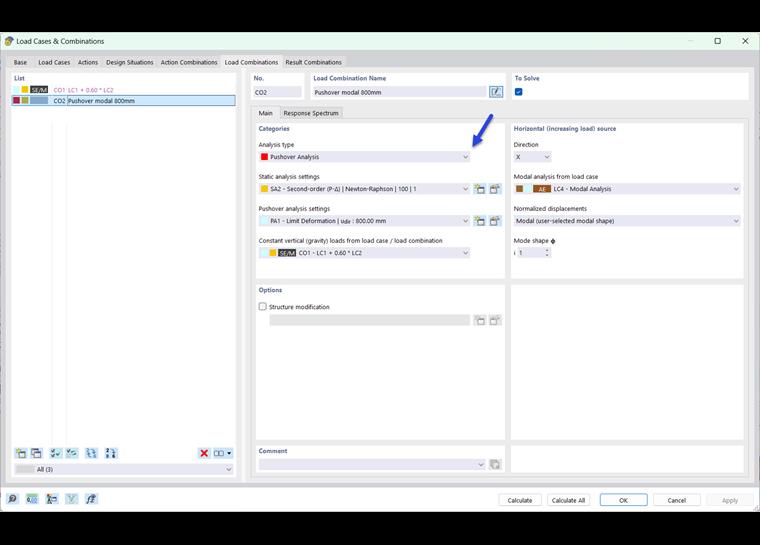

No separador Básico , pode atribuir os tipos de análise e definir parâmetros adicionais. Para fazer isso, selecione a combinação de carga à esquerda na lista ' '.
Categorias
Os parâmetros básicos para a análise de pushover da combinação de cargas têm de ser feitos nesta secção.
Tipo de análise
Se o módulo 'Pushover' está ativado nos dados básicos do modelo, a análise de pushover pode ser selecionada a partir da lista. Atribuir este tipo de análise a uma combinação de cargas para a qual pretende realizar uma análise pushover. É recomendado criar aqui uma combinação de cargas definida pelo utilizador.
Parâmetros da análise estática
Na lista de configurações para análise estrutural , especifique o tipo de análise de acordo com o qual a combinação de cargas pushover é calculada deveria.
Configuração de análise pushover
Na lista de 'Configurações para análise de pushover' ( PA ), selecione as especificações de acordo com as quais a combinação de cargas deve ser examinada. Estas são, por exemplo, as especificações para o aumento de carga, as condições de extremidade e a precisão para o cálculo do deslocamento pretendido. Esses parâmetros são descritos no capítulo 003905 Configurações para a análise de pushover .
Utilize o botão
para adicionar nova configuração para a análise de pushover, e o botão
para editar a configuração selecionada.
Cargas constantes verticais (gravidade) de caso de carga / combinação de carga
Define o caso de carga ou combinação de cargas cujas cargas devem ser consideradas constantes (imutáveis) na análise de pushover. Na lista, é possível selecionar todos os casos e combinações de carga que são examinados de acordo com a mesma configuração de análise estrutural que a combinação de carga pushover. A análise de pushover não aumenta este componente da carga.
Origem horizontal (carga crescente)
Nesta secção, as especificações para as cargas que atuam lateralmente sobre a estrutura devem ser cumpridas. Estas cargas são aumentadas na análise de pushover até que o critério de demolição seja alcançado ou a estrutura rompa.
Direção
Na lista, selecione o eixo global em cuja direção atuam as cargas.
Análise modal do caso de carga
Na lista de casos de carga para análise modal definidos , especifique qual análise de valores próprios deve formar a base da análise pushover. Este caso de carga para análise modal é o pré-requisito para o cálculo das massas e da distribuição de cargas de acordo com a forma modal.
Deslocamentos normalizados
As seguintes opções estão disponíveis para seleção na lista:
- Uniforme (1 na direção do sismo, 0 caso contrário): A carga é aplicada uniformemente ao longo de toda a altura do edifício nos pontos de massa da estrutura. A carga lateral é determinada apenas pela distribuição de massa e não é mais dimensionada. As forças horizontais são proporcionais às massas - independentemente da altitude - e correspondem a uma resposta de aceleração uniforme.
- Modal (formulário modal automático): A carga é dimensionada pela forma de modo dominante e aplicada na especificada nos pontos de massa da estrutura. As forças horizontais são proporcionais às massas e às alturas/modos próprios.
- Modal (forma modal selecionada pelo utilizador): A carga é dimensionada pelo modo de forma selecionado pelo usuário e aplicado na especificada nos pontos de massa da estrutura.
Forma própria Φ
Este campo de entrada só está acessível para um formulário modal específico de utilizador. Aqui pode dimensionar o modo próprio adaptando o vector do deslocamento normalizado Φ.
Espectro de resposta

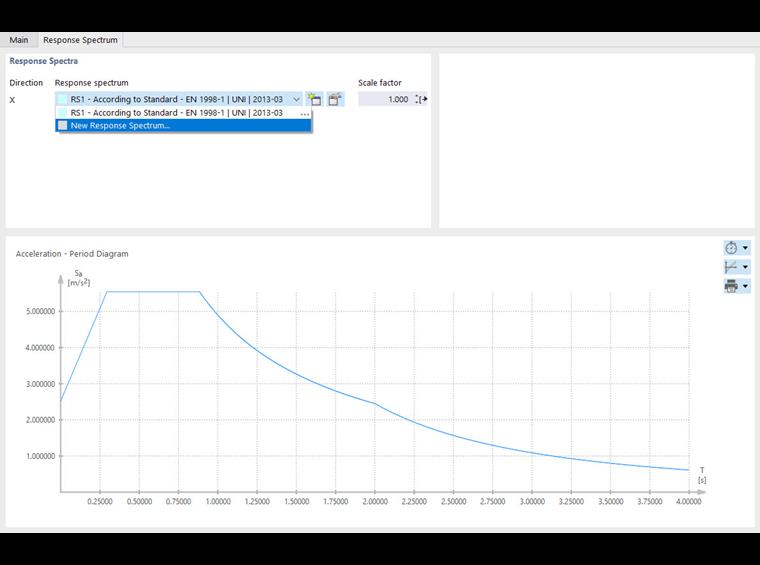

No separador Espectro de resposta , pode atribuir o espectro de resposta elegível para a análise de pushover.
Na lista, selecione um dos espectros de resposta existentes que deve ser usado para a determinação do deslocamento do alvo. Pode criar um novo espectro com o botão
e editar o espectro seleccionado com o botão
.
Em contraste com o método do espectro de resposta, a análise de pushover trabalha com o espectro elástico. A análise de pushover pode ser utilizada para determinar o coeficiente de comportamento q e assim influenciar o espectro de dimensionamento para o método do espectro de resposta.
- /#
Mais informações sobre este registrador podem ser encontradas no capítulo Espectro de resposta .
