Kombinacje obciążeń pchających

Analiza pushover opiera się na kombinacji obciążeń, do której przypisany jest typ analizy pushover.

Podstawowe

W zakładce Podstawowe można przypisać typy analizy i zdefiniować dodatkowe parametry. W tym celu należy wybrać kombinację obciążeń znajdującą się po lewej stronie na liście ' '.

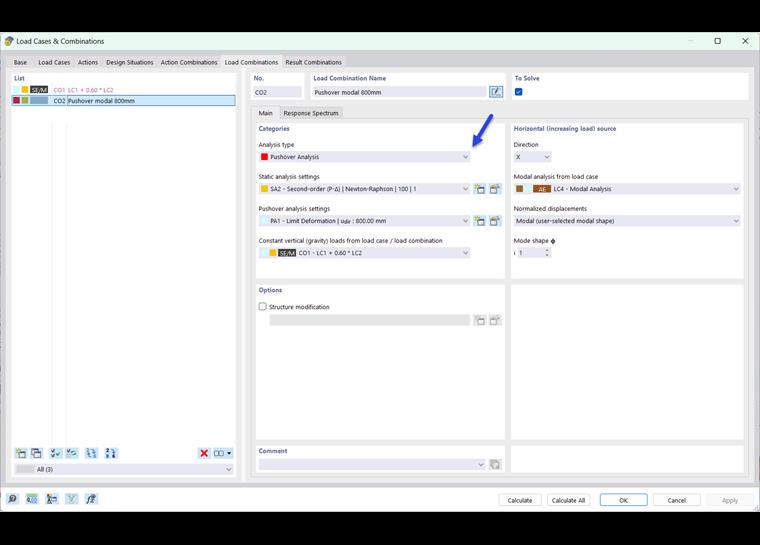

Analiza pushover Kombinacja obciążeń

Kategorie

W tej sekcji należy wprowadzić podstawowe ustawienia dla analizy pushover dla kombinacji obciążeń.

Typ analizy

Jeżeli w danych podstawowych modelu aktywowany jest dodatek 'Pushover', analizę pushover można wybrać z listy. Przypisz ten typ analizy do kombinacji obciążeń, dla której chcesz przeprowadzić analizę pushover. Zalecane jest utworzenie w tym miejscu kombinacji obciążeń zdefiniowanej przez użytkownika.

Ustawienia analizy statycznej

Na liście ustawień analizy statyczno-wytrzymałościowej należy określić typ analizy, zgodnie z którym obliczana jest kombinacja obciążeń przeciwnych powinien.

Ustawienia analizy pushover

Z listy 'Ustawienia analizy odpychania' ( PA ) należy wybrać specyfikację, według której ma zostać przebadana kombinacja obciążeń. Są to na przykład specyfikacje dla przyrostu obciążenia, warunki zakończenia i dokładność obliczania docelowego przemieszczenia. Parametry te są opisane w rozdziale Ustawienia analizy pushover .

Użyj przycisku , aby dodać nowe ustawienia analizy pushover, a przycisku , aby edytować wybrane ustawienie.

Stałe pionowe (grawitacyjne) obciążenia z przypadku obciążenia/kombinacji obciążeń

Zdefiniuj przypadek lub kombinację obciążeń, których obciążenia powinny być uznane za stałe (niezmienne) w analizie pushover. Z listy można wybrać wszystkie przypadki obciążeń i kombinacje, które są sprawdzane zgodnie z tymi samymi ustawieniami dla analizy statyczno-wytrzymałościowej, co kombinacja obciążenia push. Analiza pushover nie zwiększa tej składowej obciążenia.

Poziome (zwiększające się obciążenie) źródło

W tym rozdziale należy przestrzegać specyfikacji dla obciążeń działających bocznie na konstrukcję. Obciążenia te są zwiększane w analizie pushover aż do momentu osiągnięcia kryterium wyburzenia lub uszkodzenia konstrukcji.

Kierunek i położenie

Z listy należy wybrać oś globalną, w której kierunku działają obciążenia.

Wybór kierunku obciążenia

Analiza modalna z przypadku obciążenia

Na liście zdefiniowanych przypadków obciążeń analizy modalnej należy określić, która analiza wartości własnych powinna stanowić podstawę analizy pushover. Ten przypadek obciążenia w ramach analizy modalnej jest niezbędny do obliczenia mas i rozkładu obciążeń zgodnie z postacią modalną.

Znormalizowane przemieszczenia

Na liście dostępne są następujące opcje:

• Jednorodne (1 w kierunku trzęsienia ziemi, 0 w innym przypadku): Obciążenie jest przykładane równomiernie na całej wysokości budynku w punktach masy konstrukcji. Obciążenie boczne jest określane tylko na podstawie rozkładu masy i nie jest dalej skalowane. Siły poziome są proporcjonalne do mas - niezależnie od wysokości - i tym samym odpowiadają równomiernej reakcji przyspieszenia.
• Modalny (automatyczny formularz modalny): Obciążenie jest skalowane według kształtu postaci dominującej i przykładane w podanym kierunku w punktach masy konstrukcji. Siły poziome są proporcjonalne do mas i wysokości/postaci własnych.
• Modalny (forma modalna wybrana przez użytkownika): Obciążenie jest skalowane według wybranego przez użytkownika kształtu modalnego i przyłożonego w podanym kierunku w punktach masy konstrukcji.

Postać własna Φ

To pole wprowadzania jest dostępne tylko dla formularza modalnego specyficznego dla użytkownika. Tutaj można przeskalować postać własną, dostosowując wektor znormalizowanego przemieszczenia Φ.

spektrum odpowiedzi

W zakładce Response Spectrum można przypisać spektrum odpowiedzi, które kwalifikuje się do analizy pushover.

Zdefiniuj spektrum odpowiedzi

Wybierz z listy jedno z istniejących widm odpowiedzi , które ma zostać użyte do określenia docelowego przemieszczenia. Za pomocą przycisku można utworzyć nowe widmo, a przyciskiem edytować wybrane widmo.

W przeciwieństwie do metody spektrum odpowiedzi, analiza pushover działa z wykorzystaniem spektrum sprężystego. Analiza pushover może być wykorzystana do określenia współczynnika zachowania q, a tym samym do wpłynięcia na spektrum obliczeniowe dla metody spektrum odpowiedzi.

1. /#

Więcej informacji na temat tego rejestru można znaleźć w rozdziale Spektrum odpowiedzi .
