La tabla Situaciones de proyecto de la categoría ' Diseño de uniones de acero' enumera todas las situaciones de proyecto en el modelo. Aquí puede decidir si se debe tener en cuenta una determinada situación de proyecto para las comprobaciones de diseño de uniones de acero y de qué manera. Puede encontrar más información sobre las situaciones de proyecto en el capítulo Situaciones de proyecto del manual de RFEM.
Combinaciones para el cálculo

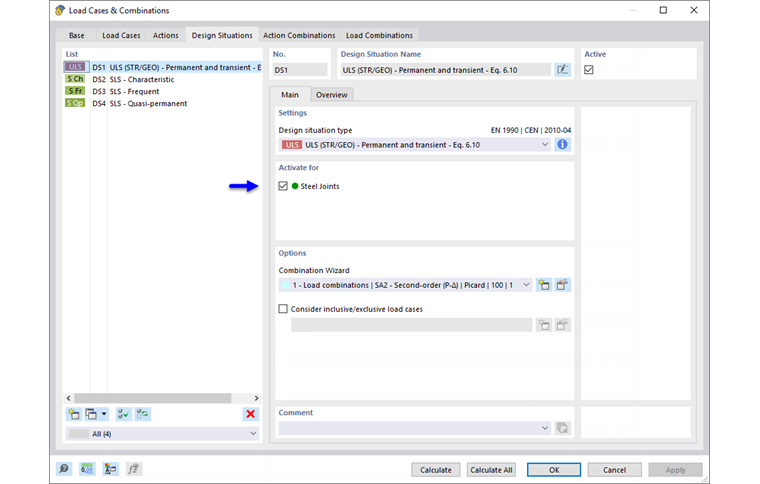

De forma predeterminada, las casillas de verificación Para calcular' están activadas, por lo que todas las situaciones de proyecto son relevantes para el cálculo de uniones de acero. Si desactiva la casilla para una situación de proyecto, se desactiva para el cálculo de uniones de acero y no se realizan comprobaciones de diseño para la situación de proyecto. La selección de combinaciones está sincronizada con la especificación para el complemento de cálculo en el cuadro de diálogo 'Casos de carga y combinaciones' para las situaciones de proyecto.

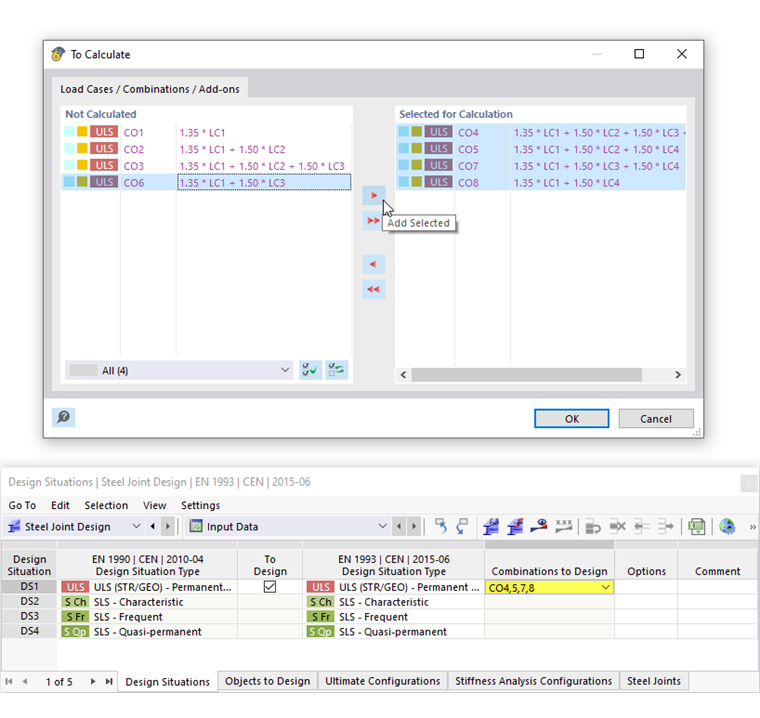

De forma predeterminada, se tienen en cuenta todas las combinaciones de carga de una situación de proyecto activada para el cálculo. Sin embargo, en la columna de la tabla 'Combinaciones para calcular', solo puede introducir ciertas combinaciones de esta situación de proyecto. Al hacer clic en la casilla de verificación, haga clic en el botón [Seleccionar]
para abrir un cuadro de diálogo para seleccionar las combinaciones relevantes haciendo clic en el botón
tipo de barra. En este caso, las comprobaciones de diseño se realizan para todas las combinaciones de carga enumeradas en la columna de la derecha.
Tipos de situación de proyecto

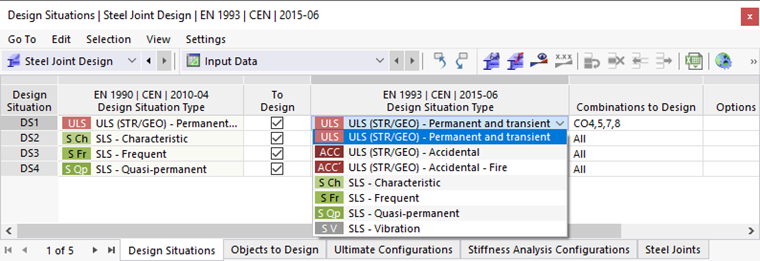

Las situaciones de proyecto se crearon sobre la base de la norma, que se utiliza para clasificar los casos de carga en acciones. Todavía es necesario asignar estos tipos a los tipos de la norma de cálculo seleccionada, ya que las especificaciones en las dos normas pueden diferir. En general, esta asignación se realiza automáticamente, por lo que también se asigna una combinación de estados límite últimos para la combinación de casos de carga al tipo de 'capacidad de carga' para el cálculo. Sin embargo, debe comprobar la configuración predeterminada y asignarla correctamente, si es necesario.
También puede activar varias situaciones de proyecto del mismo tipo para el cálculo, como dos situaciones de proyecto para las comprobaciones de diseño del estado límite último. Luego se realiza el cálculo del estado límite último para las combinaciones seleccionadas de ambas situaciones de cálculo.
