Sytuacje obliczeniowe

W tabeli Sytuacje projektowe w kategorii 'Projektowanie połączeń stalowych' wymienione są wszystkie sytuacje projektowe obecne w modelu. Możesz tam zdecydować, czy i w jaki sposób dana sytuacja projektowa ma być uwzględniona w weryfikacji połączeń. Dalsze informacje na temat sytuacji projektowych znajdziesz w rozdziale Bemessungssituationen w podręczniku RFEM.

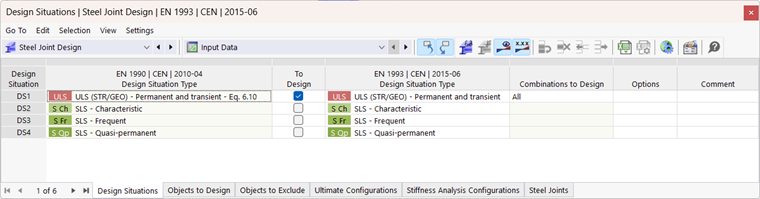

Tabela danych wejściowych dla sytuacji obliczeniowych w projektowaniu połączeń stalowych

Kombinacje do projektowania

Domyślnie pola 'Do zaprojektowania' są aktywowane, co oznacza, że wszystkie sytuacje projektowe są istotne dla projektowania połączeń stalowych. Jeśli dezaktywujesz pole dla sytuacji projektowej, nie będzie ona brana pod uwagę przy projektowaniu połączeń i nie będą dla niej wykonywane żadne obliczenia. Wybór kombinacji jest zsynchronizowany z ustawieniami dla dodatku projektowego w dialogu 'Przypadki obciążeń i kombinacje' dla sytuacji projektowych.

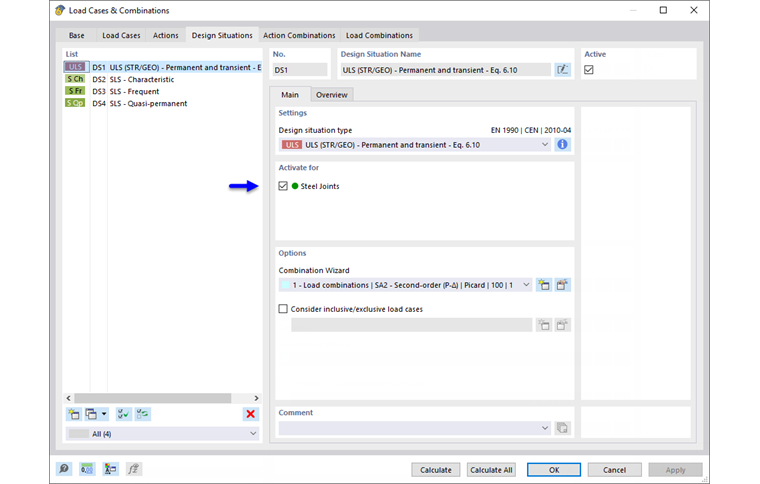

Aktywacja sytuacji obliczeniowej dla wymiarowania połączeń stalowych

Domyślnie wszystkie kombinacje obciążeń są uwzględniane dla aktywowanej do projektowania sytuacji projektowej. W kolumnie tabeli 'Kombinacje do projektowania' możesz jednak wpisać tylko konkretne kombinacje tej sytuacji projektowej. Po aktywowaniu pola kliknięciem myszy możesz za pomocą przycisku wywołać dialog, aby za pomocą przycisku ustalić odpowiednie kombinacje. Obliczenia zostaną wykonane dla wszystkich kombinacji obciążeń wymienionych w prawej kolumnie.

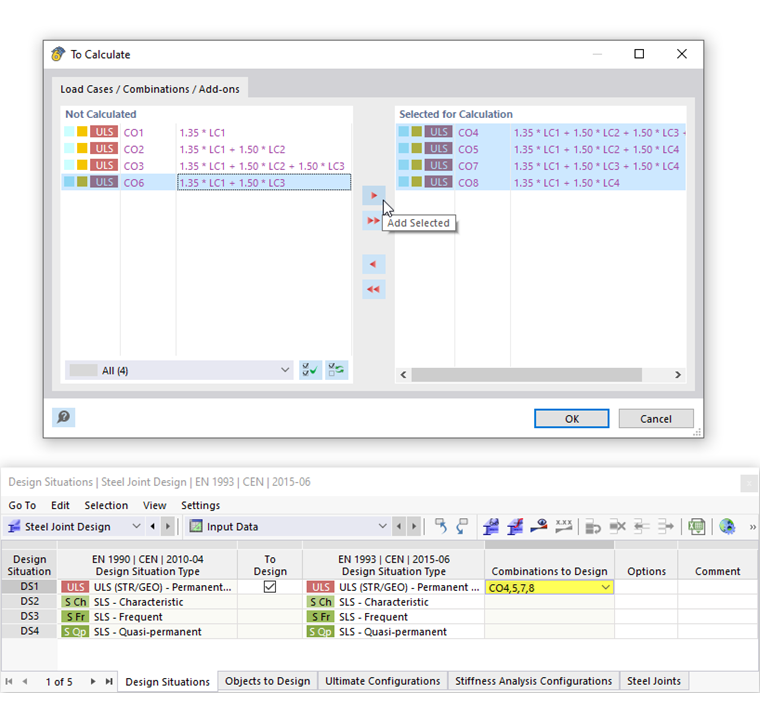

Wybór kombinacji obciążeń do obliczeń

Typy sytuacji projektowych

Sytuacje projektowe zostały stworzone zgodnie z normą, która służy klasyfikacji przypadków obciążeń w oddziaływania. Te typy muszą być jeszcze przypisane do typów wybranej normy projektowej, ponieważ wymagania obu norm mogą się różnić. Generalnie przyporządkowanie to odbywa się automatycznie, tak że kombinacja nośności dla kombinacji przypadków obciążenia zostaje również przypisana do typu 'Nośność' dla projektowania. Powinieneś jednak sprawdzić domyślne ustawienia i w razie potrzeby prawidłowo przyporządkować je.

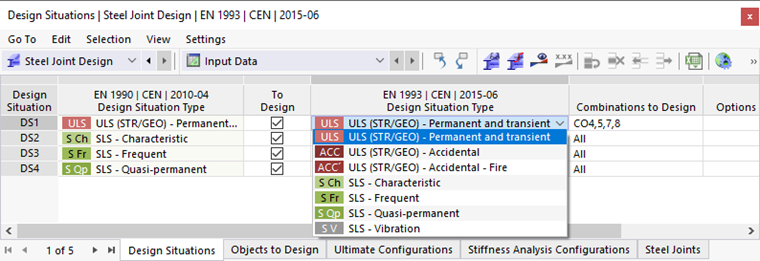

Przypisywanie typu sytuacji obliczeniowej do wymiarowania połączeń stalowych zgodnie z EN 1993

Możesz również uaktywnić do projektowania kilka sytuacji projektowych tego samego typu, na przykład dwie sytuacje projektowe dla weryfikacji nośności. Wówczas weryfikacje nośności zostaną przeprowadzone dla wybranych kombinacji obu sytuacji projektowych.
