No caso de modelos com barras, a análise modal é afectada pela especificação das divisões de barra. As configurações para o RFEM e o RSTAB são geridas em caixas de diálogo específicas dos programas.
Configuração da malha (para o RFEM)
A malha de EF tem impacto na determinação dos valores próprios.

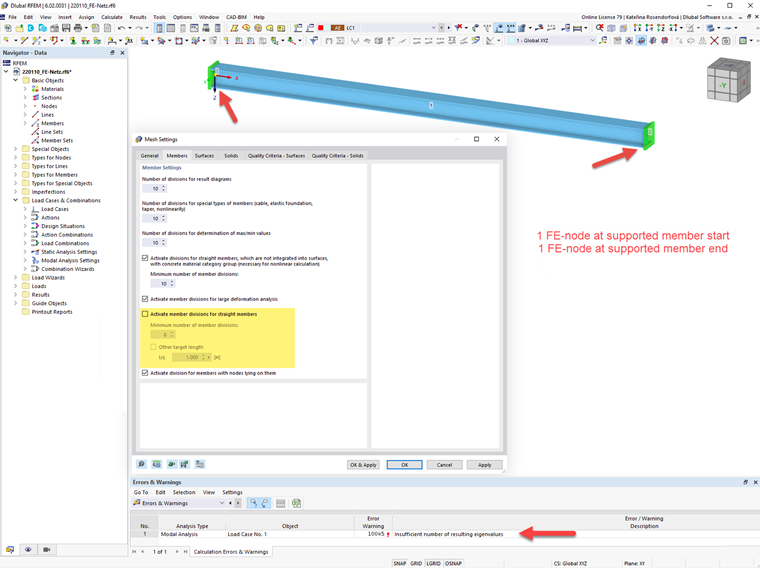

As massas são aplicadas aos nós de EF. As barras sem nós de EF criados devido à divisão e as barras não integradas em superfícies têm apenas um nó de EF no início e no final da barra. No caso de uma matriz de massa diagonal, as massas destas barras estão concentradas nos dois nós de extremidade. Se esses nós estiverem apoiados, pode não ser possível calcular os valores próprios.

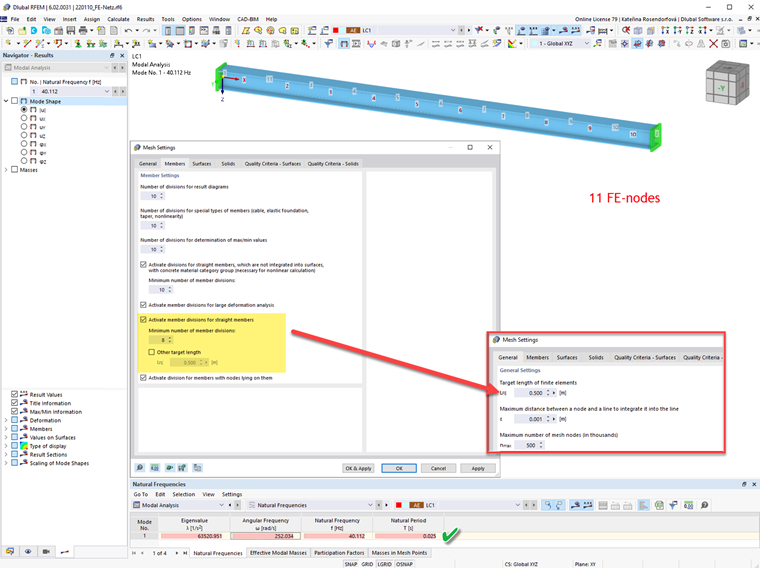

Para forçar a divisão de barra para tais barras, selecione Configuração da malha]] no separador ' da tabela [[pt/download-e-informacao/documentos/manuais-online/rfem-6/000242 Barras', caixa de seleção Ativar divisões de barra para a análise de grandes deformações. Análise de estabilidade, análise dinâmica etc. No exemplo apresentado acima, são criados um total de onze nós de EF na viga de 5,0 m de comprimento, com uma divisão de '10' para tipos de barra especiais. Agora, as massas atuam não apenas nos nós apoiados, mas também ao longo da barra. Portanto, é possível determinar as formas próprias.
Divisões de barra (para RSTAB)
As divisões de barra tem um impacto na determinação dos valores próprios.
As massas são aplicadas aos pontos de divisão. As barras sem divisão de barra especificada têm apenas um ponto de divisão no início e no fim da barra. No caso de uma matriz de massa diagonal, as massas destas barras estão concentradas nos dois nós de extremidade. Wenn diese Knoten gelagert sind, können unter Umständen keine Eigenwerte berechnet werden (vgl. Bild Fehlerhafte Eigenwerte).

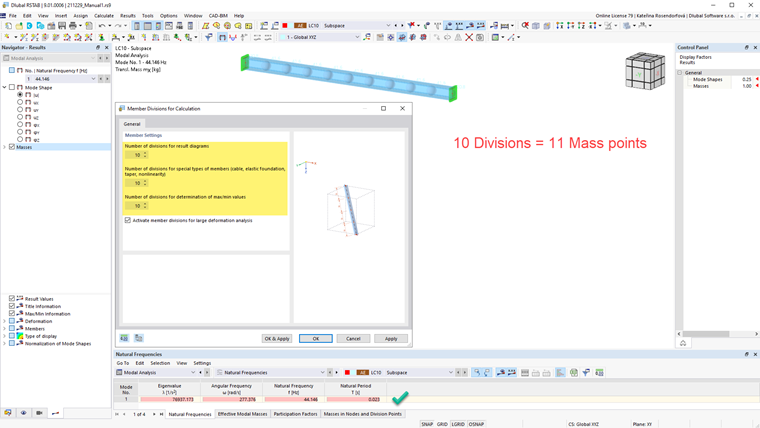

Para forçar as divisões das barras, introduza o número na caixa de diálogo "Editar" Member Divisions for Calculation introduz o número correspondente de pontos de divisão. Desta forma, é possível determinar as formas próprias.

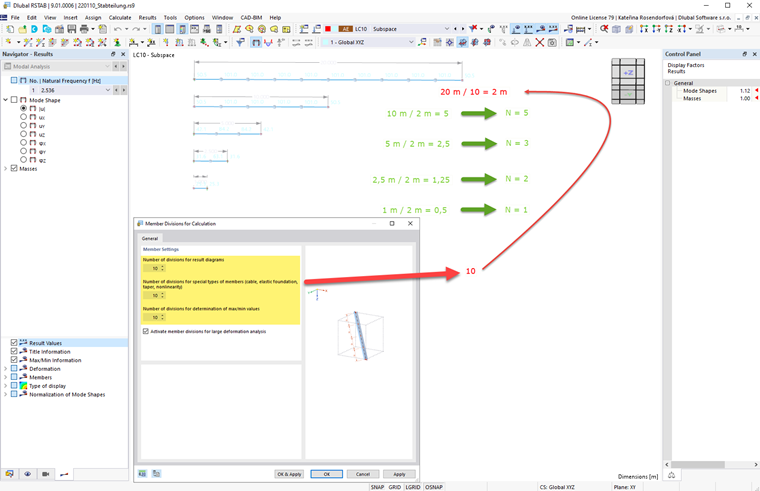

Para a análise modal é utilizado o maior valor "N" das divisões de barra. A barra mais comprida do modelo é dividida pelo valor "N". Isto resulta no comprimento de divisão máximo da barra. Este comprimento é utilizado para determinar as divisões de barra de todas as outras barras: Os comprimentos das barras são divididos pelo comprimento de divisão e arredondados para o número inteiro mais próximo.
