Nel caso di modelli con aste, l'analisi modale è influenzata dalle specifiche delle divisioni delle aste. Le impostazioni per RFEM e RSTAB sono gestite in finestre di dialogo specifiche del programma.
Impostazioni della mesh (per RFEM)
La mesh EF ha un impatto sulla determinazione degli autovalori.

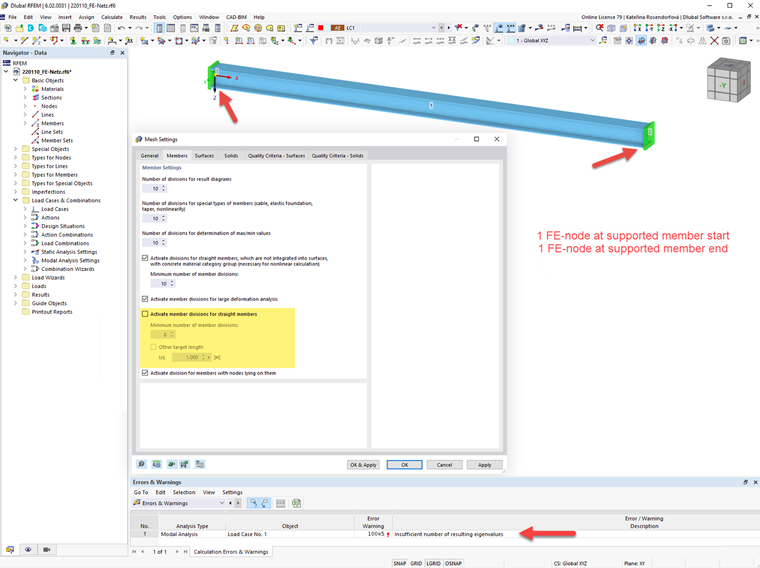

Le masse sono applicate ai nodi EF. Le aste senza nodi EF creati a causa della divisione e le aste non integrate nelle superfici hanno solo un nodo EF all'inizio dell'asta e un nodo alla fine dell'asta. Nel caso di una matrice di massa diagonale, le masse di queste aste sono concentrate su entrambi i nodi finali. Se questi nodi sono supportati, potrebbe non essere possibile calcolare gli autovalori.

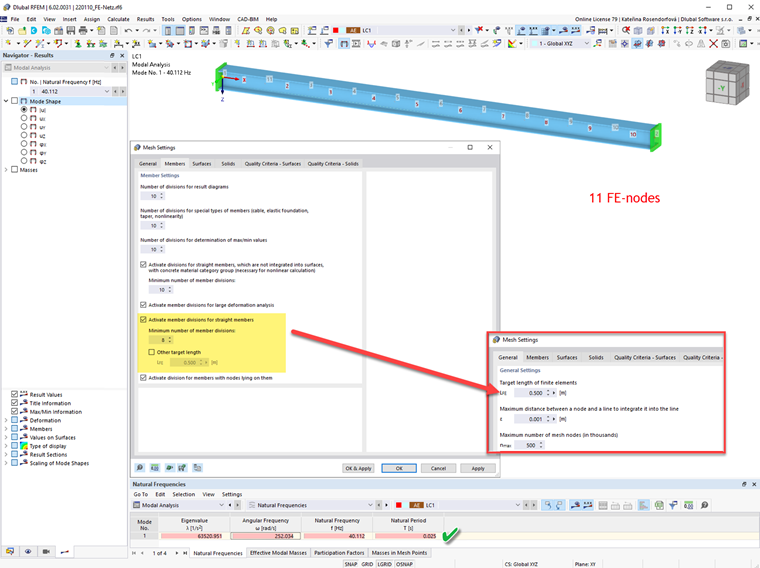

Per forzare la divisione dell'asta per tali aste, selezionare Impostazioni mesh]] nella scheda ' di [[#/it/download-e-info/documentazione/manuali-online/rfem-6/000242 Aste', la casella di controllo Attiva le divisioni delle aste per l'analisi a grandi spostamenti. analisi, stabilità strutturale, analisi dinamica, ecc. Nell'esempio mostrato sopra, sulla trave lunga 5,0 m vengono creati un totale di undici nodi EF con una divisione di '10' per tipi di aste speciali. Ora, le masse agiscono non solo sui nodi vincolati, ma anche lungo l'asta. Pertanto, è possibile determinare le forme modali.
Divisioni delle aste (per RSTAB)
Le divisioni delle aste hanno un impatto sulla determinazione degli autovalori.
Le masse vengono applicate ai punti di divisione. Le aste senza alcuna divisione dell'asta specificata hanno un solo punto di divisione sia all'inizio che alla fine dell'asta. Nel caso di una matrice di massa diagonale, le masse di queste aste sono concentrate su entrambi i nodi finali. Wenn diese Knoten gelagert sind, können unter Umständen keine Eigenwerte berechnet werden (vgl. Bild Fehlerhafte Eigenwerte).

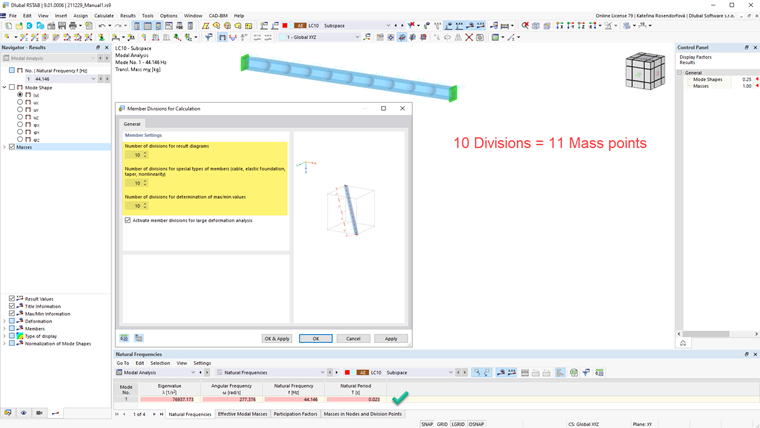

Per forzare le divisioni dell'asta, inserire il numero nella finestra di dialogo "Modifica". Member Divisions for Calculation inserire il numero corrispondente di punti di divisione. È quindi possibile determinare le forme modali.

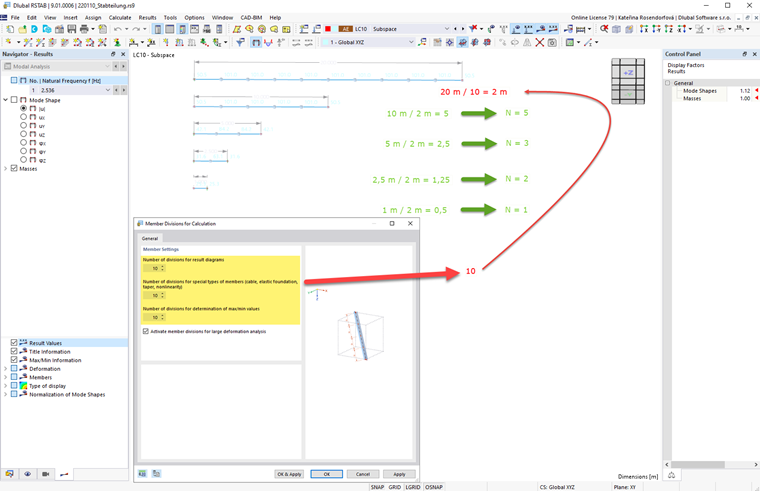

Il valore più grande "N" delle divisioni dell'asta viene utilizzato per l'analisi modale. L'asta più lunga del modello è divisa per il valore "N". Ciò si traduce nella lunghezza massima della divisione dell'asta. Questa lunghezza viene utilizzata per determinare le divisioni delle aste di tutte le altre aste: Le lunghezze delle aste sono divise per la lunghezza della divisione e arrotondate per eccesso al numero intero più vicino.
