Para los modelos con barras, el análisis modal está influenciado por las especificaciones para las divisiones de barras. La configuración de RFEM y RSTAB se gestiona en cuadros de diálogo específicos del programa.
Configuración de malla (para RFEM)
La malla de EF afecta a la determinación de los valores propios.
Las masas se aplican a los nudos de EF. Las barras sin nudos de EF creados debido a la división y las barras no integradas en superficies solo tienen un nudo de EF en el inicio de la barra y un nudo en el final de la barra. En el caso de una matriz de masas diagonal, las masas de estas barras se concentran en ambos nudos extremos. Si se admiten estos nudos, es posible que no se puedan calcular los valores propios.

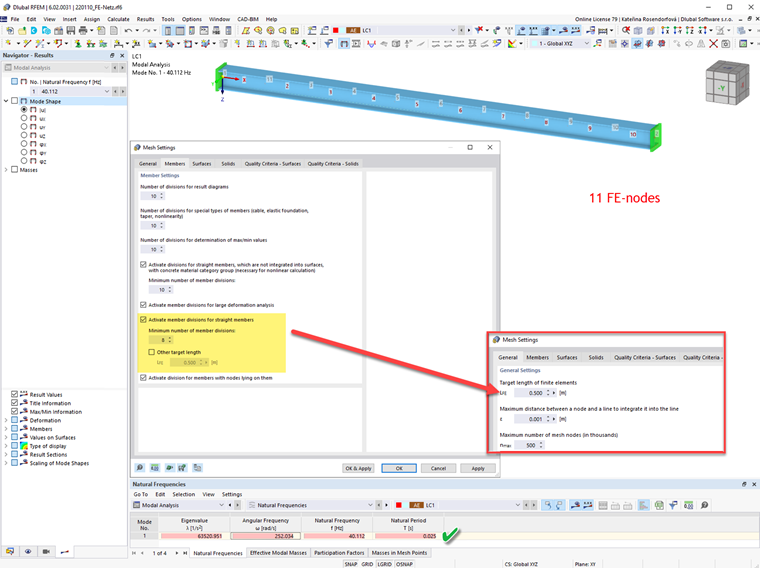

Para forzar la división de barras para tales barras, seleccione Configuración de malla]] en la pestaña ' de la [[#/es/descargas-e-informacion/documentos/manuales-en-linea/rfem-6/000242 Barras', la casilla Activar divisiones de barra para el análisis de grandes deformaciones. análisis, estabilidad estructural, análisis dinámico, etc. En el ejemplo que se muestra arriba, se crean un total de once nudos de EF en la viga de 5,0 m de largo con una división de '10' para tipos de barras especiales. Ahora, las masas actúan no solo en los nudos apoyados, sino también a lo largo de la barra. Por lo tanto, es posible determinar las deformadas del modo.
División de la barra (para RSTAB)
Las divisiones de barras afectan la determinación de los valores propios.
Las masas se aplican a los puntos de división. Las barras sin división de barra especificada tienen solo un punto de división tanto en el inicio como en el final de la barra. En el caso de una matriz de masas diagonal, las masas de estas barras se concentran en ambos nudos extremos. Wenn diese Knoten gelagert sind, können unter Umständen keine Eigenwerte berechnet werden (vgl. Bild Fehlerhafte Eigenwerte).

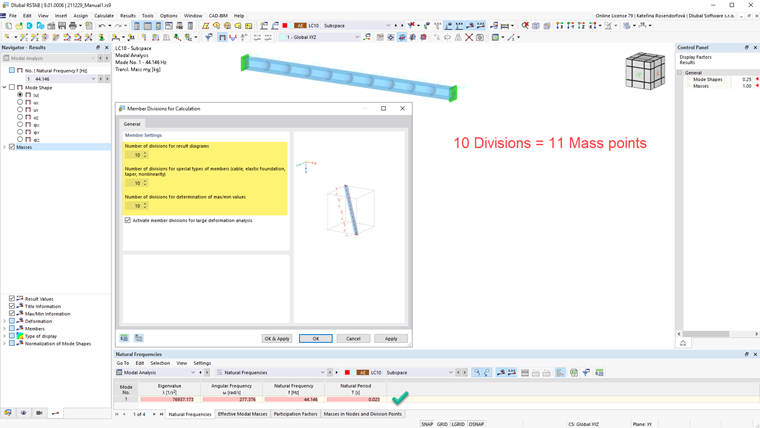

Para forzar divisiones de barras, introduzca el número en el cuadro de diálogo "Editar" Member Divisions for Calculation introduzca el número correspondiente de puntos de división. Por lo tanto, es posible determinar las formas del modo.

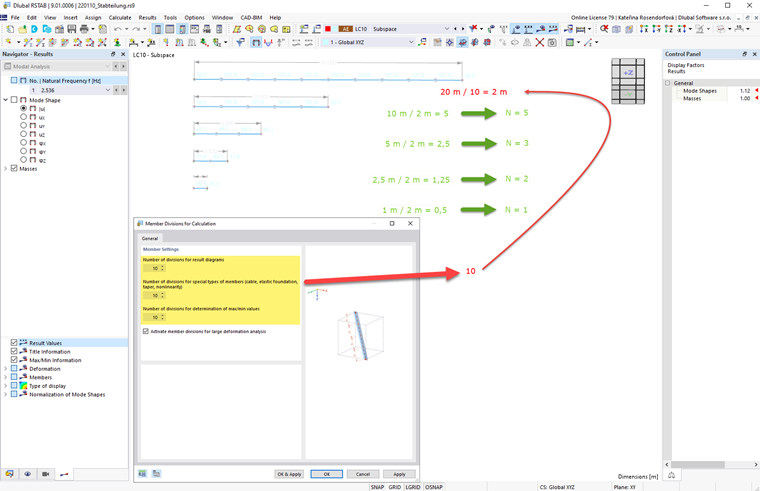

El mayor valor "N" de las divisiones de barras se utiliza para el análisis modal. La barra más larga del modelo se divide por el valor "N". Esto da como resultado la longitud máxima de la división de la barra. Esta longitud se utiliza para determinar las divisiones de barras de todas las demás barras: Las longitudes de barra se dividen por la longitud de división y se redondean al número entero más cercano.
