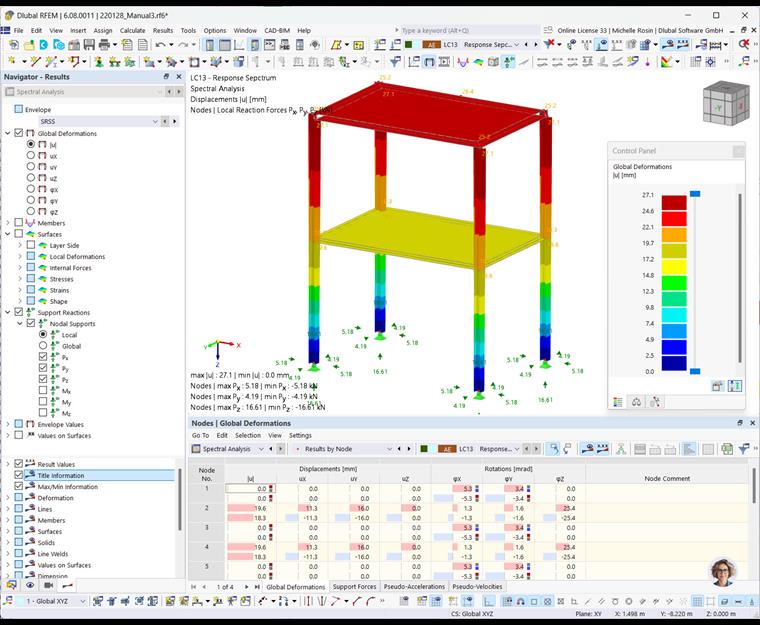

Após o cálculo bem-sucedido, são apresentados os resultados de um caso de carga do espectro de resposta. Na janela de trabalho, pode ver as deformações globais como uma envolvente; na tabela, pode ver as deformações, as forças de apoio, as forças internas ou as tensões dos objetos do modelo individuais. Desta forma, os resultados da análise espectral são totalmente integrados na interface do programa RFEM ou RSTAB.
janela de trabalho

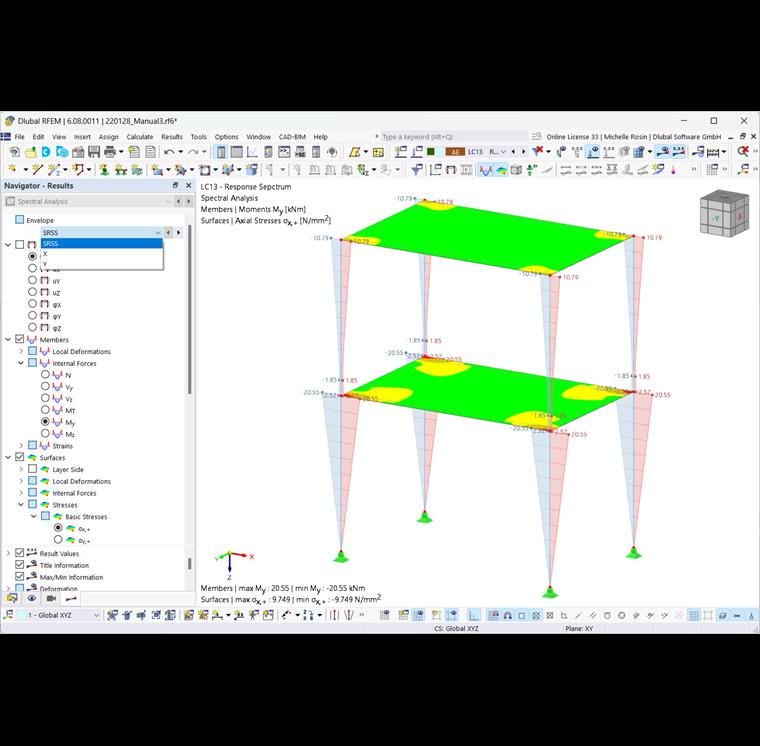

A envolvente resulta das regras de combinação para as respostas periódicas e para os componentes direcionais que definiu em Configuração de análise espectral. Na parte superior do 'Navegador – Resultados', selecione a regra de combinação ou a forma própria a ser utilizada para a representação gráfica dos resultados. Também pode utilizar os botões
e
para alternar entre as entradas.
Para a visualização gráfica dos resultados, todos os tipos de resultados que também estão disponíveis para um caso de carga estático estão disponíveis para seleção no navegador. Dependendo do tipo de modelo, estas incluem, por exemplo, as deformações globais, os esforços internos de barras e superfícies e as reações de apoio. Os tipos de resultados dos objectos do modelo são descritos no Capítulo {%}#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000364 Resultados]] do manual do RFEM.
Tabela

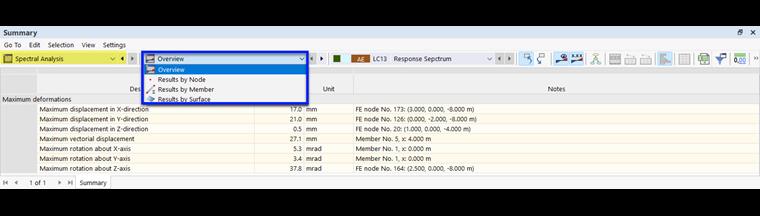

As tabelas de resultados da análise dinâmica são apresentadas automaticamente quando o utilizador apresenta os resultados do caso de carga dinâmico. Utilize as categorias e subcategorias para controlar a visualização dos resultados na tabela (ver Capítulo {%>

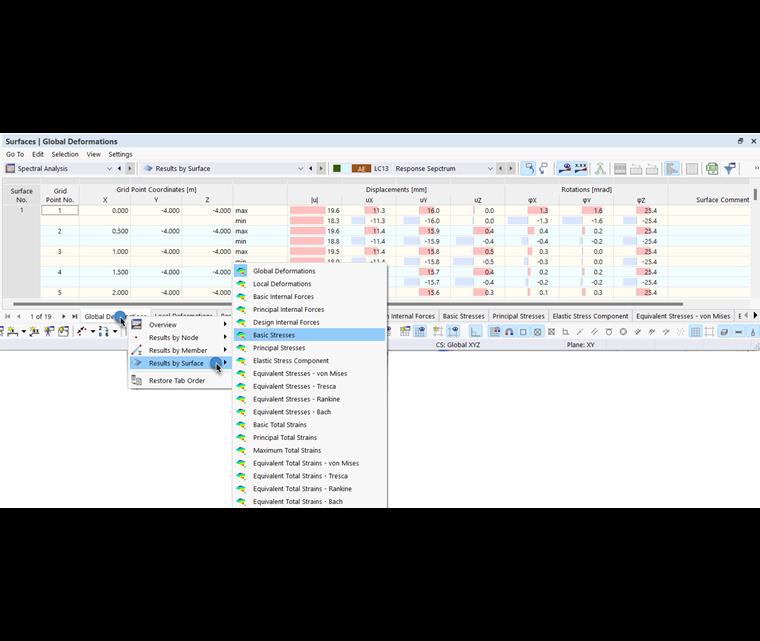

Se pretende ir rapidamente para uma tabela em particular, clique com o botão direito do rato num separador. Em seguida, pode selecionar a tabela desejada no menu de contexto.
Unidades e casas decimais
Pode ajustar as unidades e casas decimais como descrito no Capítulo Unidades e casas decimais. Uma vez que estamos principalmente preocupados com as deformações, forças internas, tensões e extensões, é necessário alterar as unidades]] do manual do RFEM de forma que estas sejam relevantes para os parâmetros da categoria 'Análise estática'.
Exportar para Excel
Qualquer tabela de resultados da análise espectral pode ser exportada para o MS Excel. Para isso, utilize o botão
na barra de ferramentas da tabela (ver imagem
Exportar tabela atual
). Ao exportar a tabela atual, os valores são exportados com precisão total.
Se pretende exportar diversas tabelas de uma só vez, utilize a função Exportar no menu Ficheiro. Na caixa de diálogo 'Seletor de exportação de tabela', pode especificar quais as tabelas que devem ser exportadas (ver imagem Seleccionar tabelas para exportar ).
