Resultados

Después del cálculo con éxito, se muestran los resultados de un caso de carga del espectro de respuesta: En la ventana de trabajo, puede ver las deformaciones globales como una envolvente; en la tabla, puede ver las deformaciones, esfuerzos en apoyos, esfuerzos internos o tensiones de los objetos del modelo individuales. De esta manera, los resultados del análisis espectral están completamente integrados en la interfaz del programa de RFEM o RSTAB.

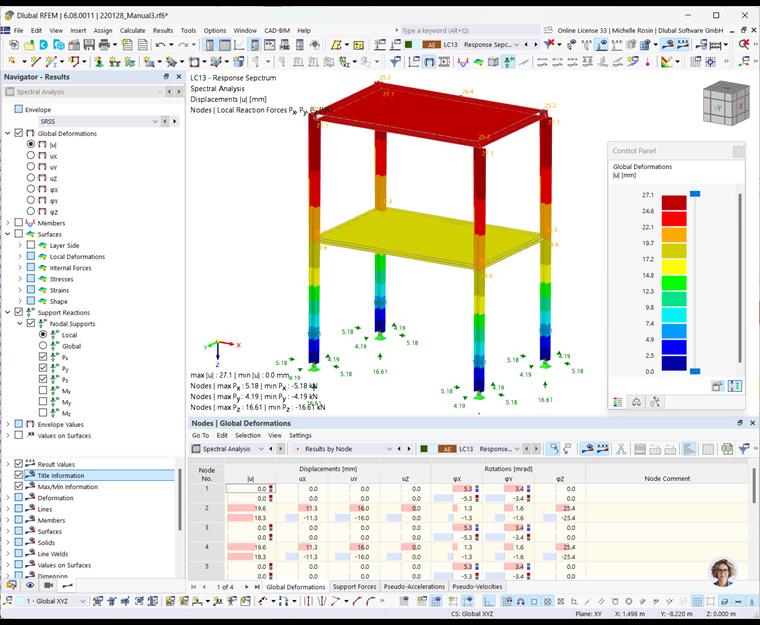

01 Resultados del análisis espectral en la ventana de trabajo y tabla

Ventana de trabajo

La envolvente resulta de las reglas de combinación para las respuestas periódicas y para los componentes direccionales que ha definido en la Configuración del análisis espectral. En la parte superior del 'Navegador - Resultados', seleccione la regla de combinación o la deformada del modo que se utilizará para la representación gráfica de los resultados. También puede usar los botones y para intercambiar entre las entradas.

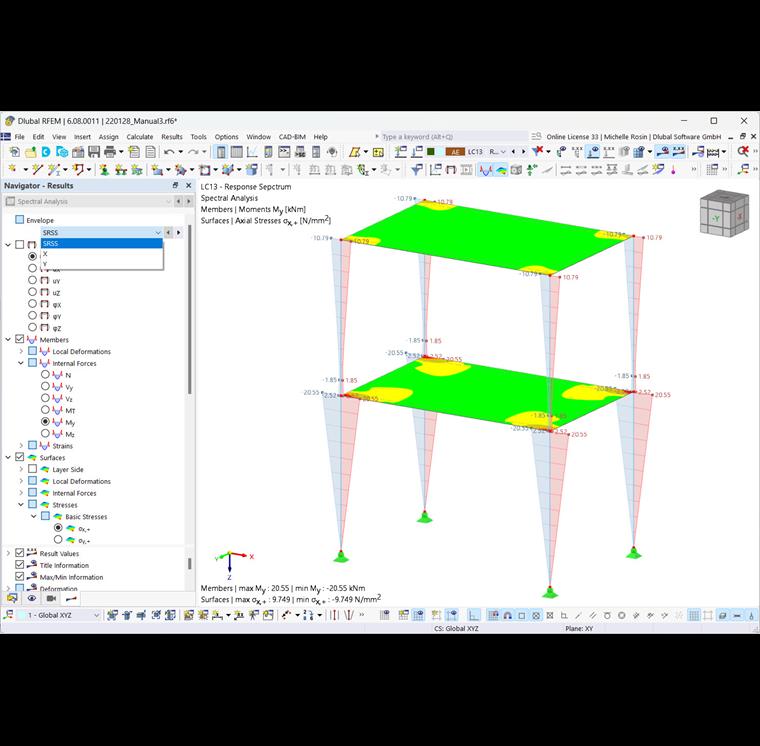

04 Selección de envolvente o dirección y visualización de resultados de barras, superficies y sólidos

Para la representación gráfica de los resultados, todos los tipos de resultados que también están disponibles para un caso de carga estático están disponibles para su selección en el navegador. Dependiendo del tipo de modelo, estas son, por ejemplo, las deformaciones globales, los esfuerzos internos de barras y superficies, y las reacciones en los apoyos. Los tipos de resultados de los objetos del modelo se describen en el capítulo Resultados del manual de RFEM.

Tabla

Las tablas de resultados del análisis dinámico se muestran automáticamente cuando visualiza los resultados del caso de carga dinámico. Utilice las categorías y subcategorías para controlar la visualización de los resultados en la tabla (consulte el capítulo Tablas del manual de RFEM). Hay varias subcategorías disponibles para el análisis espectral. Se describen en los siguientes capítulos.

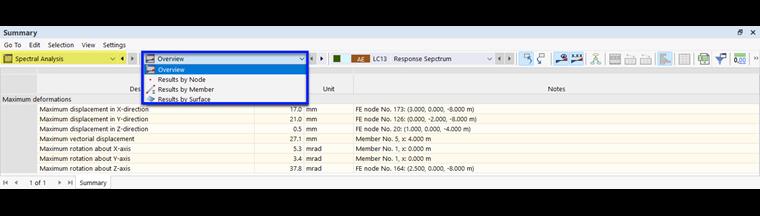

05 Selección de la subcategoría para los resultados del análisis espectral

Si desea pasar rápidamente a una tabla en particular, haga clic con el botón secundario del ratón en una pestaña. Luego puede seleccionar la tabla deseada en el menú contextual.

06 Menú contextual para la pestaña Tabla

Unidades y decimales

Puede ajustar las unidades y decimales como se describe en el capítulo Unidades y decimales. Dado que nos ocupamos principalmente de deformaciones, esfuerzos internos, tensiones y deformaciones, los parámetros de la categoría 'Análisis estático' descritos en el capítulo Cambio de unidades del manual de RFEM son relevantes.

Exportar a Excel

Puede exportar cualquier tabla de resultados del análisis espectral a MS Excel. Para esto, use el botón en la barra de herramientas de la tabla (consulte la imagen Exportar tabla actual ). Al exportar la tabla actual, los valores se exportan con total precisión.

Si desea exportar varias tablas a la vez, use la función Exportar en el menú Archivo. En el cuadro de diálogo 'Selector de exportación de tablas', puede especificar qué tablas se van a exportar (consulte la imagen Selección de tablas para exportar ).
