Výsledky

Po úspěšném výpočtu se zobrazí výsledky zatěžovacího stavu se spektrem odezvy: V pracovním okně se globální deformace zobrazí jako obálka; v tabulce se zobrazí deformace, podporové síly, vnitřní síly nebo napětí jednotlivých objektů modelu. Výsledky spektrální analýzy jsou tak plně integrovány do rozhraní programu RFEM nebo RSTAB.

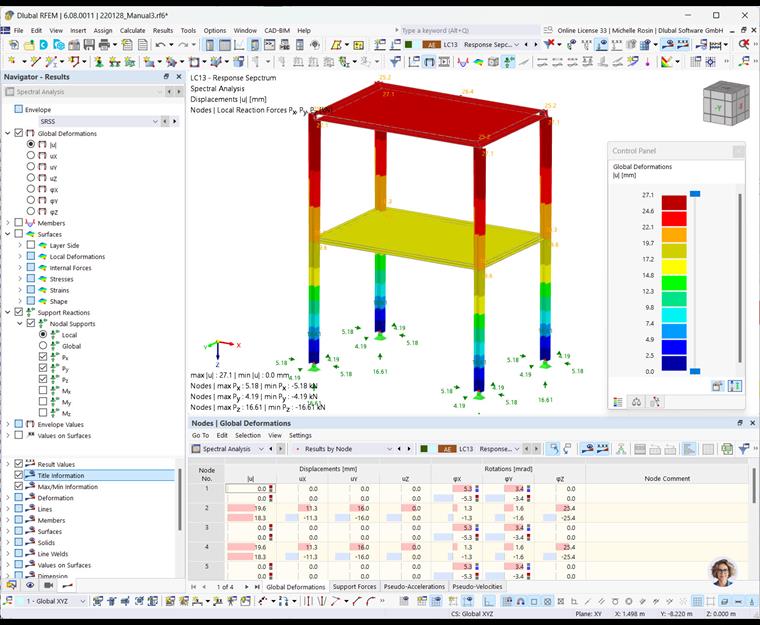

01 Výsledky spektrální analýzy v pracovním okně a tabulce

Pracovní okno

Obálka vyplývá z kombinačních pravidel pro periodické odezvy a pro směrové složky, které jste definovali v Nastavení pro spektrální analýzu. V horní části navigátoru 'Výsledky' vyberte kombinační pravidlo nebo vlastní tvar, který se má použít pro grafické zobrazení výsledků. Mezi položkami lze přepínat také pomocí tlačítek a .

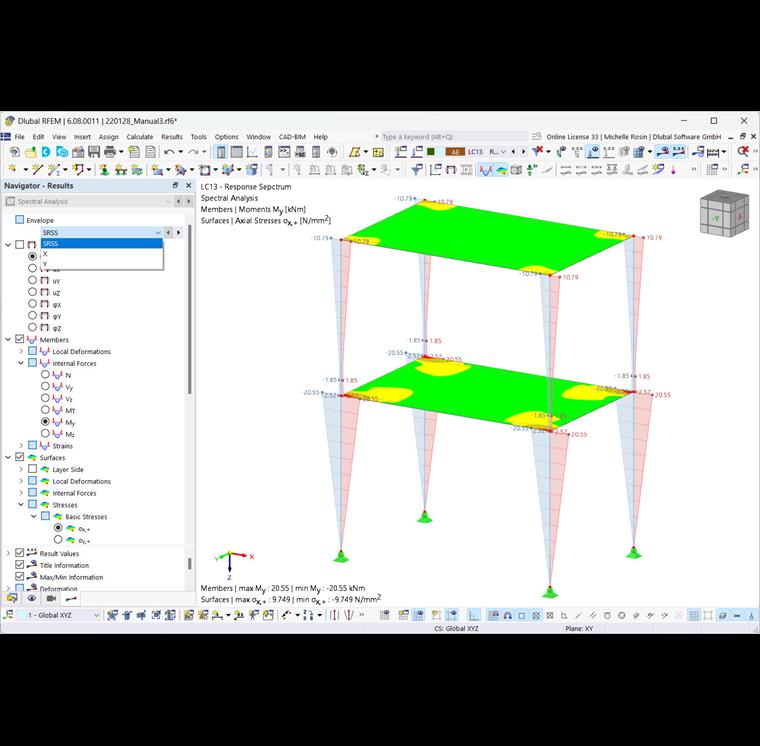

04 Výběr obálky nebo směru a zobrazení výsledků prutů, ploch a těles

Pro grafické zobrazení výsledků jsou v navigátoru k dispozici všechny typy výsledků, které jsou k dispozici také pro statický zatěžovací stav. V závislosti na typu modelu se jedná například o globální deformace, vnitřní síly prutů a ploch nebo podporové reakce. Typy výsledků pro objekty modelu jsou popsány v kapitole Výsledky manuálu k programu RFEM.

Tabulka

Tabulky výsledků dynamické analýzy se zobrazí automaticky při zobrazení výsledků dynamického zatěžovacího stavu. Kategorie a podkategorie slouží k nastavení zobrazení výsledků v tabulce (viz kapitola Tabulky RFEM). manuál). Pro spektrální analýzu jsou k dispozici různé podkategorie. Jsou popsány v následujících kapitolách.

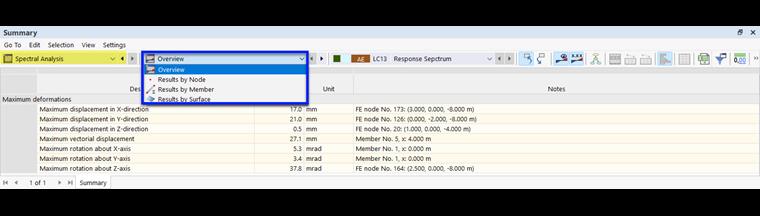

05 Výběr podkategorie pro výsledky spektrální analýzy

Pokud chcete rychle přejít do určité tabulky, klikněte pravým tlačítkem myši na záložku. Požadovanou tabulku pak můžete vybrat v místní nabídce.

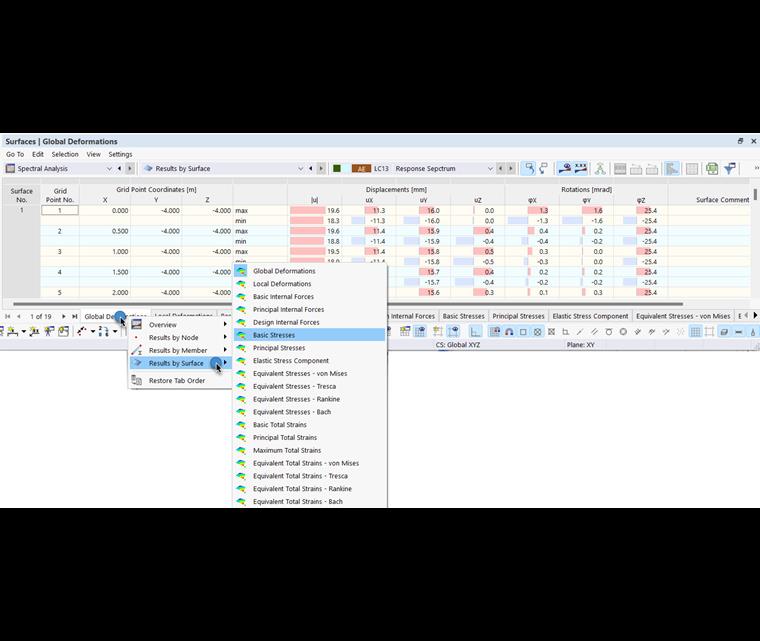

06 Místní nabídka pro záložky tabulky

Jednotky a desetinná místa

Jednotky a desetinná místa lze upravit podle popisu v kapitole Jednotky a desetinná místa. Vzhledem k tomu, že se jedná především o deformace, vnitřní síly, napětí a přetvoření, je třeba změnit jednotky]] v manuálu programu RFEM, které jsou relevantní pro parametry kategorie 'Statická analýza'.

Exportovat do Excelu

Libovolnou tabulku výsledků spektrální analýzy lze exportovat do MS Excel. K tomu slouží tlačítko v panelu nástrojů tabulky (viz obrázek Exportovat aktuální tabulku ). Při exportu aktuální tabulky se hodnoty exportují s plnou přesností.

Pokud chceme exportovat několik tabulek najednou, můžeme použít funkci Export v nabídce Soubor. V dialogu 'Výběr exportu tabulek' můžete určit, které tabulky se mají exportovat (viz obrázek Výběr tabulek pro export ).
