Zakładka Akcelerogram jest dostępna, jeżeli jako typ analizy został wybrany #extbookmarkmanual|Typ-analizy|Analiza historii czasowej Akcelerogram#.

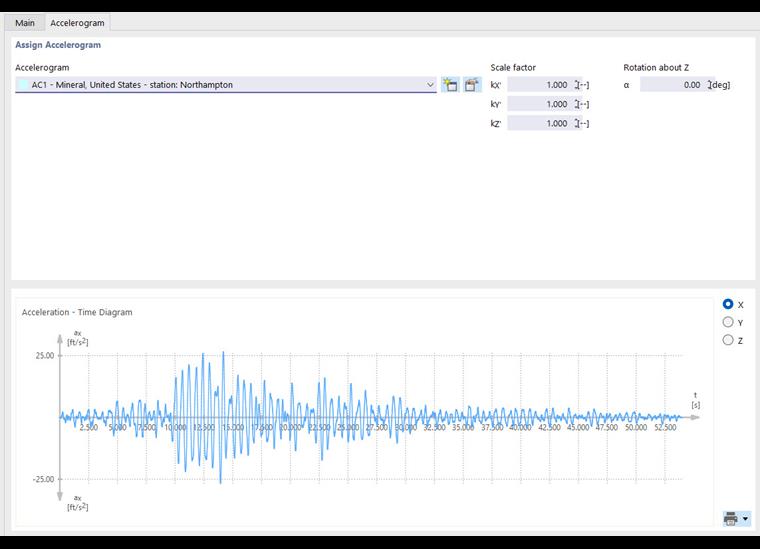

Przydzielić akcelerogram
W tej sekcji okna dialogowego należy zdefiniować akcelerogram zawierający żądane nagranie trzęsienia ziemi. Jeżeli został już zdefiniowany jeden lub więcej akcelerogramów, można go wybrać z listy. Utwórz nowy akcelerogram za pomocą przycisku
lub edytuj wybrany akcelerogram za pomocą przycisku
.
Ponadto można zwiększyć lub spłaszczyć akcelerogram, stosując 'współczynnik' dla każdego kierunku z osobna. Wynik skalowania z ogólnym współczynnikiem k można sprawdzić na poniższym wykresie.
Możliwe jest również zdefiniowanie obrotu względem osi Z, obracającej akcelerogram w płaszczyźnie XY o kąt.
Wykres
Dolna część przedstawia zaimportowany wykres czasowy w formie graficznej. Podczas przesuwania myszy wzdłuż wykresu pojawiają się odpowiednie odciętej i rzędne. Kółko myszy umożliwia powiększanie, przesuwanie wykresem lewym przyciskiem myszy lub dwukrotne kliknięcie kółka myszy, aby przywrócić ogólny widok wykresu.
