O separador Acelerograma está disponível se tiver definido o tipo de análise #extbookmarkmanual|Tipo de análise|Análise de histórico de tempo ❘ Acelerograma#.

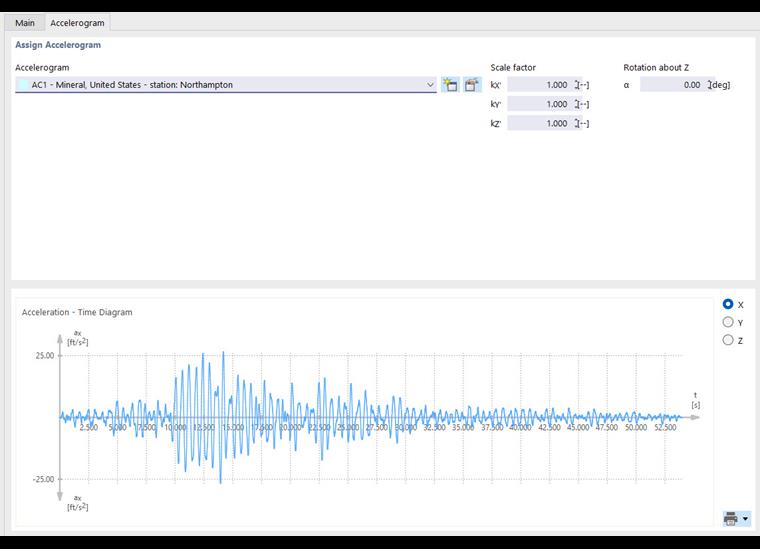

Atribuir acelerograma
Nesta secção de diálogo, define o acelerograma que contém o registo sísmico pretendido. Se já definiu um ou mais {%>
ou edite o acelerograma selecionado com o botão
.
Além disso, é possível exagerar ou achatar o acelerograma utilizando o 'fator de escala' para cada direção individual. O resultado da escala com o fator geral k pode ser verificado no diagrama abaixo.
Também é possível definir uma rotação sobre o eixo Z, o qual roda o acelerograma de um ângulo no plano XY.
Gráfico
A parte inferior mostra o diagrama de tempo importado na forma gráfica. Quando desloca o rato sobre o gráfico, aparecem as respetivas abcissas e ordenadas. Utilize a roda do rato para ampliar, utilize o botão esquerdo do rato para deslocar o diagrama e faça duplo clique com a roda do rato para restaurar a vista geral do diagrama.
