Parametry výpočtu

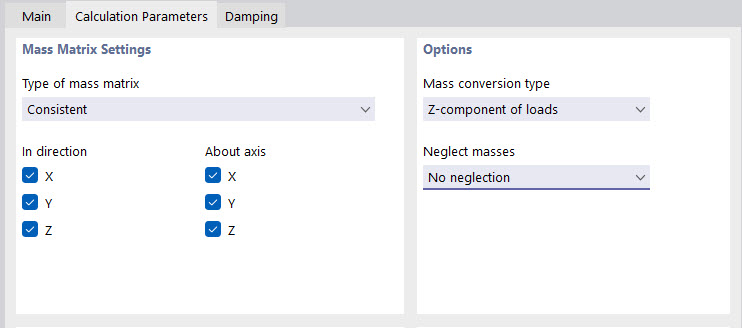

Záložka Parametry výpočtu je k dispozici pouze pro typ analýzy 'Lineární implicitní Newmarkova analýza'. Zde je možné definovat matici hmot a směry působících hmot. V případě lineární modální analýzy se nastavení pro působící hmoty a matice hmot převezmou z přiřazeného Zatěžovací stav pro modální analýzu .

Nastavení pro matici hmotnosti

V seznamu jsou k dispozici následující typy matic hmot:

  • Diagonální
  • Konzistentní
  • Jednotka

Jednotlivé typy jsou popsány v kapitole Nastavení pro modální analýzu kapitola.

Těchto šest zaškrtávacích políček určuje, v kterém směru resp. okolo kterých os budou hmoty působit při stanovení vlastních čísel. Hmoty mohou působit v globálních směrech posunu X, Y nebo Z a mohou se natáčet okolo os X, Y a Z. Zaškrtněte příslušná políčka. Pro výpočet vlastních čísel musí být aktivován alespoň jeden směr nebo osa.

Pomocí šesti zaškrtávacích políček lze definovat globální směry okolo globálních os hmot. Tato nastavení změní matici hmot.

Možnosti

V této sekci je možné nastavit 'typ konverze hmot' nebo 'Zanedbat hmoty'. Příslušné možnosti jsou také popsány v Nastavení pro modální analýzu kapitola.
