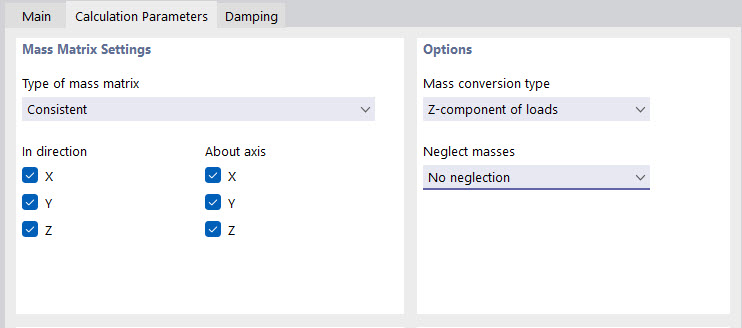

O separador de diálogo Parâmetros de cálculo apenas se encontra disponível para o tipo de análise 'Análise linear implícita de Newmark'. Aqui pode definir a matriz de massa e as direções das massas atuantes. No caso de uma análise modal linear, as configurações para as massas atuantes e a matriz de massas são retiradas do .
Configuração da matriz de massas
Os seguintes tipos de matrizes de massa estão disponíveis para seleção na lista:
- Diagonal
- Consistente
- unidade
Os tipos individuais estão descritos no Capítulo Parâmetros de análise modal chapter.
As seis caixas de selecção controlam em que direcção ou em torno de que eixo as massas actuam quando determinam os valores próprios. As massas podem actuar nas direções de deslocamento global X, Y ou Z e rodar em torno dos eixos X, Y e Z. Selecione as caixas de seleção correspondentes. Pelo menos uma direção ou um eixo tem de estar ativado para os valores próprios serem calculados.
Utilize as seis caixas de selecção para definir as direcções globais nos eixos globais ou em torno dos eixos globais das massas. Estas configurações alteram a matriz de massa.
Opções
Nesta secção de diálogo, pode introduzir configurações para o 'tipo de conversão de massa' ou 'Negligenciar massas'. As opções correspondentes também são descritas no manual Parâmetros de análise modal chapter.
