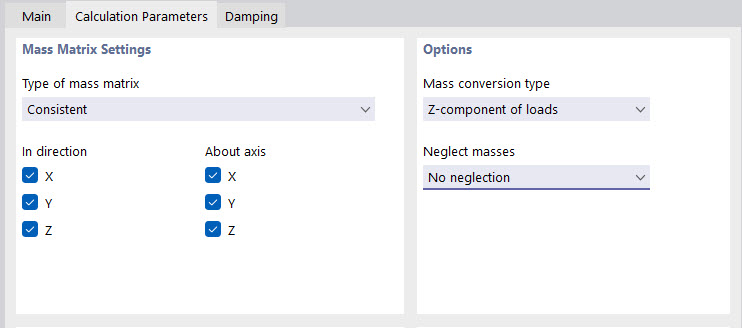

Zakładka Parametry obliczeń jest dostępna tylko dla typu analizy 'Liniowa niejawna analiza Newmark'. Tutaj można zdefiniować macierz mas i kierunki mas oddziałujących. W przypadku liniowej analizy modalnej ustawienia dla mas działających i macierzy mas są pobierane z przypisanej Analiza modalna Przypadek obciążenia .
Ustawienia macierzy mas
Na liście do wyboru są następujące typy macierzy mas:
- Diagonalna
- Konsystentna
- Jednostka
Poszczególne typy są opisane w rozdziale Ustawienia analizy modalnej rozdział.
Sześć pól wyboru określa, w którym kierunku lub wokół jakich osi działają masy podczas określania wartości własnych. Masy mogą działać w globalnych kierunkach przemieszczeń X, Y lub Z i obracać się wokół osi X, Y i Z. Zaznacz odpowiednie pola wyboru. Aby można było obliczyć wartości własne, musi być aktywowany co najmniej jeden kierunek lub oś.
Sześć pól wyboru umożliwia zdefiniowanie globalnych kierunków w lub względem globalnych osi mas. Ustawienia te zmieniają macierz mas.
Opcje
W tej sekcji okna dialogowego można wprowadzić ustawienia dla 'Typu przeliczania mas' lub 'Pomiń masy'. Odpowiednie opcje są również opisane w Ustawienia analizy modalnej rozdział.
