Výsledky po uzlech

V kategorii výsledků v tabulce Výsledky po uzlech jsou uvedeny výsledky časové analýzy, které jsou k dispozici v uzlech . Výsledky v jednotlivých záložkách jsou seřazeny podle čísel uzlů.

Globální deformace

Deformace uzlů lze zobrazit graficky pomocí kategorie 'Globální deformace' v navigátoru (viz obrázek Výsledky časové analýzy ). V záložce 'Globální deformace' v tabulce se číselně zobrazí deformace uzlů.

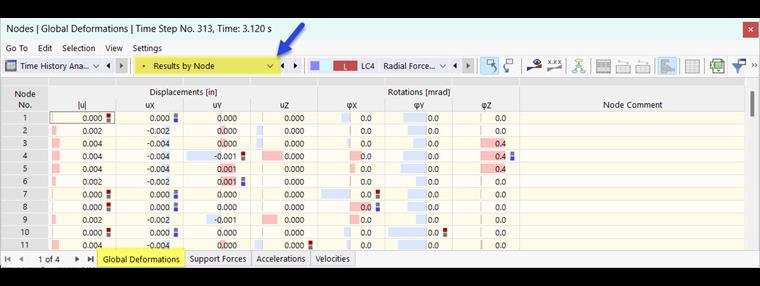

Globální deformace uzlů zobrazené v tabulce časové analýzy

Zadává se absolutní celkový posun |u|, posuny u_X, u_Y a u_Z a také natočení φ_X, φ_Y a φ_Z. Na konci tabulky jsou uvedeny maximální a minimální hodnoty jednotlivých složek deformace.

Pokud obálka výsledků , obsahuje tabulka dvě výsledné hodnoty pro každý uzel - maximum a minimum ze všech časových kroků.

Podporové síly

V záložce 'Podporové síly' jsou uvedeny síly a momenty, které se přenášejí do každé uzlové podpory.

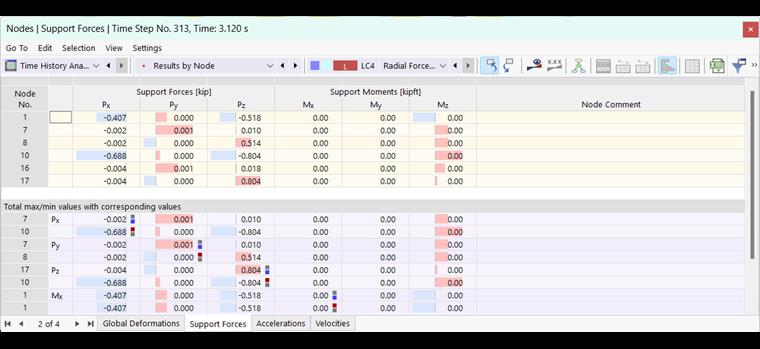

Podporové síly v tabulce pro časovou analýzu

Zrychlení

V záložce 'Zrychlení' lze vidět, jaká zrychlení působí na jednotlivé uzly. Udává se absolutní celkové zrychlení |u"|, zrychlení u"_X, u"_Y a u"_Z a také úhlová zrychlení φ"_X, φ"_Y a φ"_Z.

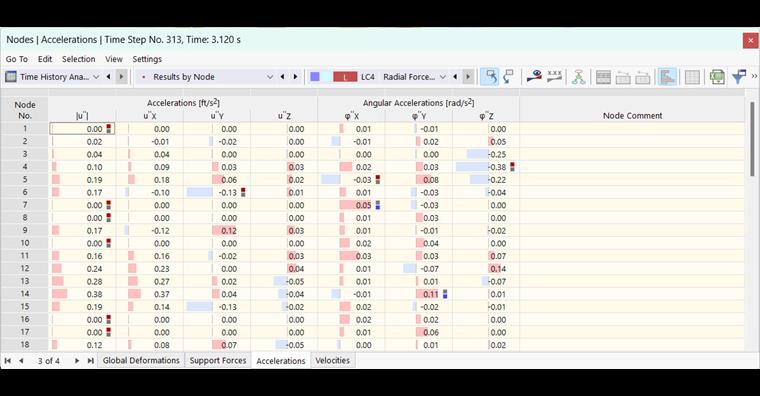

Zrychlení uzlů pro časovou analýzu

Zrychlení se zobrazí pouze v tabulce; nelze je zobrazit graficky.

Rychlosti

V záložce 'Velocities' jsou uvedeny rychlosti, které jsou přítomny v každém uzlu. Absolutní celková rychlost |u'|, rychlosti u'_X, u'_Y a u'_Z a dále úhlové rychlosti φ'_X, φ'_Y, a φ'_Z.

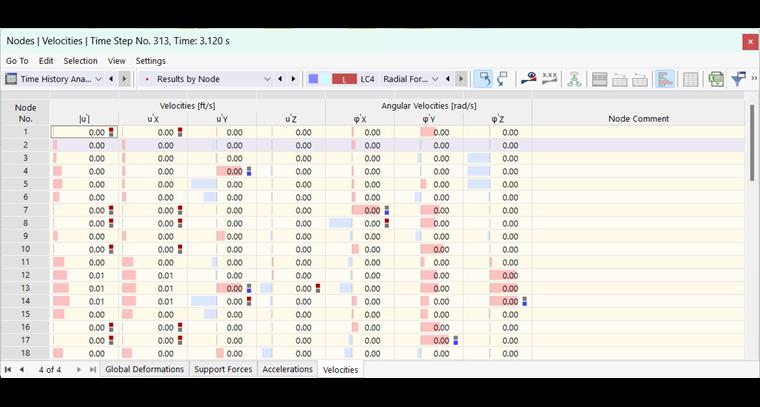

Rychlosti uzlů pro časovou analýzu

Tyto výsledky jsou k dispozici také pouze v tabulkové podobě.
