Wyniki według węzłów

Kategoria wyników w tabeli Wyniki według węzłów zawiera wyniki analizy przebiegu czasowego, które są dostępne w węzłach. Wyniki w poszczególnych zakładkach są posortowane według numerów węzłów.

Odkształcenia globalne

Odkształcenia węzłowe można wyświetlić graficznie za pomocą kategorii 'Odkształcenia globalne' w nawigatorze (patrz ilustracja Wyniki analizy historii czasowej ). W tabeli w zakładce 'Odkształcenia globalne' wyświetlane są odkształcenia węzłów w postaci numerycznej.

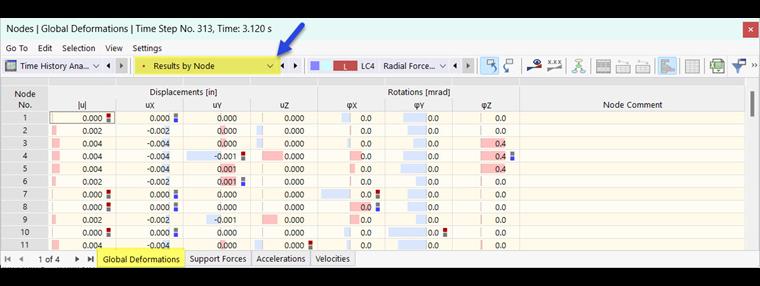

Globalne deformacje węzłowe wyświetlane w tabeli analizy przebiegu czasowego

Określane jest bezwzględne przemieszczenie całkowite |u| , przemieszczenia u_X, u_Y i u_Z oraz obroty φ_X, φ_Y i φ_Z. Na końcu tabeli podane są maksymalne i minimalne wartości poszczególnych składowych odkształcenia.

Jeśli obwiednia wyniku , tabela zawiera dwie wartości wyników dla każdego węzła - maksymalną i minimalną ze wszystkich kroków czasowych.

siły podporowe

W zakładce 'Siły podporowe' wyszczególnione są siły i momenty przyłożone do każdej podpory węzłowej.

Siły podporowe w tabeli dla analizy przebiegu czasowego

Przyspieszenia

W zakładce 'Przyspieszenia' można zobaczyć przyspieszenia przyłożone do poszczególnych węzłów. Wskazywane są bezwzględne przyspieszenie całkowite |u"| , przyspieszenia u"_X, u"_Y i u"_Z oraz przyspieszenia kątowe φ"_X, φ"_Y i φ"_Z.

Przyspieszenia węzłów do analizy przebiegu czasowego

Przyspieszenia są wyświetlane tylko w formie tabelarycznej; nie można ich wyświetlić graficznie.

Prędkości

W zakładce 'Prędkości' wyświetlane są prędkości, które występują w każdym węźle. Całkowita prędkość bezwzględna |u'| , prędkości u'_X, u'_Y i u'_Z oraz prędkości kątowe φ'_X, φ'_Y, oraz φ'_Z.

Prędkości węzłów dla analizy przebiegu czasowego

Wyniki te są również dostępne tylko w formie tabelarycznej.
