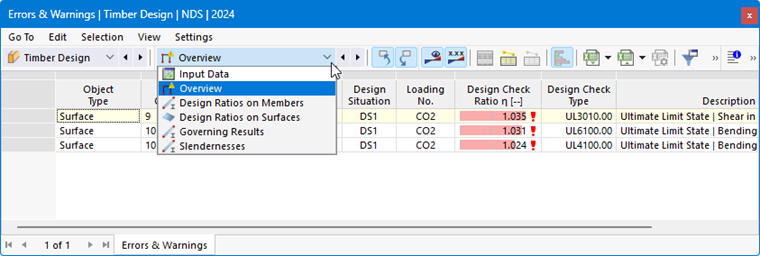

Después del cálculo de los resultados, la tabla para el cálculo de madera contiene otras subcategorías.
Estas categorías con las respectivas pestañas se describen en los siguientes capítulos:
- Resumen
- Razones de tensiones en barras
- Razones de tensiones en superficies
- Resultados determinantes
- Esbelteces

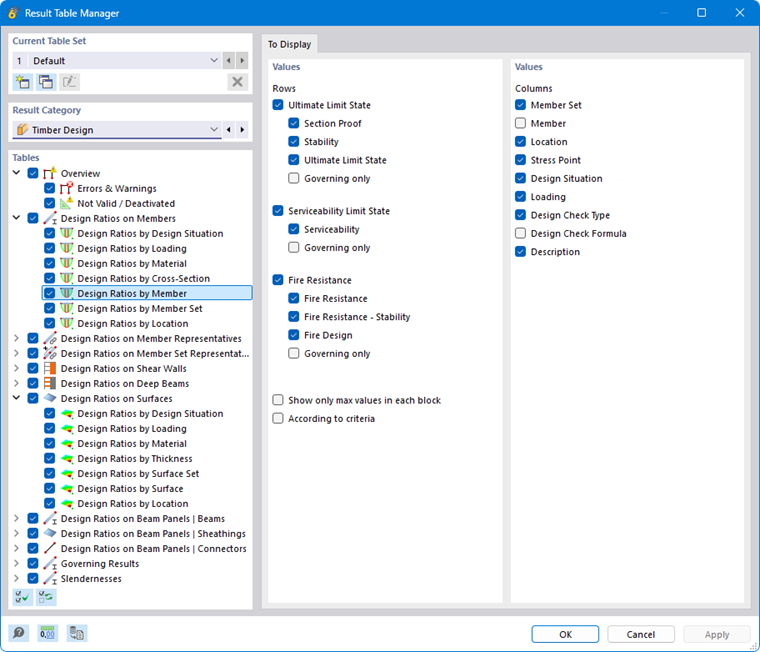

Administrador de tablas de resultados
Con el botón
abra el cuadro de diálogo 'Administrador de tablas de resultados'. Allí puede controlar qué tablas y pestañas se muestran. Además, existen opciones de selección para las filas y columnas que son visibles en las tablas individuales.
En el capítulo Razones de tensiones en barras se muestra brevemente cómo usar el administrador de tablas de resultados para la evaluación. Las funciones generales se describen en el capítulo Filtrar tablas de resultados del manual de RFEM.
Botones en la barra de herramientas de tablas
En la barra de herramientas de las tablas de resultados, hay botones disponibles que puede usar para la visualización y evaluación de los resultados.
|
Seleccionar objeto en gráfico |
|
Detalle de verificación |
|
Diagramas de resultados en sección |
|
Diagramas de resultados en punto de superficie |
|
Información sobre materiales |
|
Información sobre secciones |
|
Diagrama profundidad de carbonización-tiempo |
|
Cuadro de diálogo de diagramas de resultados |
|
Filtro de resultados para comprobaciones del estado límite último |
|
Filtro de resultados para comprobaciones del estado límite de servicio |
|
Filtro de resultados para comprobaciones de la resistencia al fuego |
