Dopo il calcolo dei risultati, la tabella per la Verifica legno contiene ulteriori sottocategorie.
Queste categorie con i rispettivi fogli della tabella sono descritte nei seguenti capitoli:
- Panoramica
- Tassi di lavoro sulle aste
- Tassi di lavoro sulle superfici
- Risultati determinanti
- Snellezze

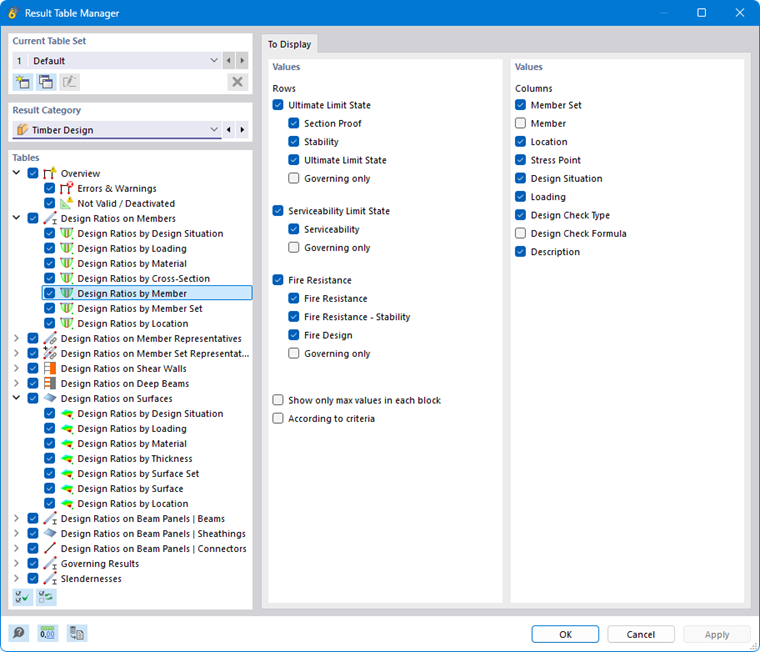

Gestore tabelle dei risultati
Con il pulsante
si apre la finestra di dialogo 'Gestore tabelle dei risultati'. Qui è possibile controllare quali tabelle e schede vengono visualizzate. Inoltre, sono disponibili opzioni di selezione per le righe e le colonne visibili nelle singole tabelle.
Nel capitolo Tassi di lavoro sulle aste viene brevemente mostrato come utilizzare il Gestore tabelle dei risultati per la valutazione. Le funzioni generali sono descritte nel capitolo Filtrare le tabelle dei risultati del manuale RFEM.

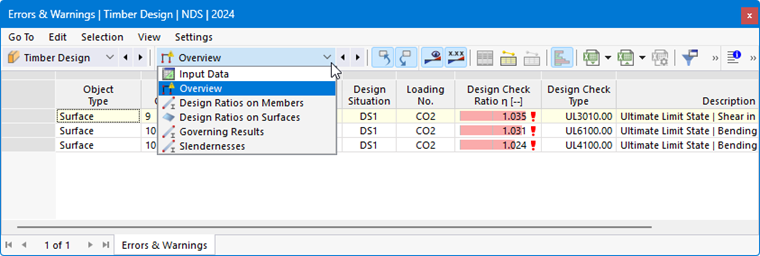

Pulsanti nella barra degli strumenti della tabella
Nella barra degli strumenti delle tabelle dei risultati sono disponibili pulsanti che è possibile utilizzare per la visualizzazione e la valutazione dei risultati.
|
Seleziona oggetto nel grafico |
|
Dettaglio di verifica |
|
Diagrammi dei risultati nella sezione |
|
Diagrammi dei risultati nel punto della superficie |
|
Informazione sul materiale |
|
Informazione sulla sezione |
|
Diagramma profondità di carbonizzazione-tempo |
|
Finestra di dialogo dei diagrammi dei risultati |
|
Filtro dei risultati per le verifiche dello stato limite ultimo |
|
Filtro dei risultati per le verifiche dello stato limite di esercizio |
|
Filtro dei risultati per le verifiche della resistenza al fuoco |
