Puede modificar las dimensiones del túnel de viento en un cuadro de diálogo o gráficamente. Para abrir el cuadro de diálogo, haga doble clic en el elemento "Túnel de Viento" en el "Navegador de Datos", o abra el "Menú Editar", coloque el cursor sobre "Túnel de Viento" y seleccione "Editar Túnel de Viento".
El tamaño del túnel de viento se define mediante seis parámetros; las dimensiones en X, Y y Z se refieren al origen del modelo. El botón
le permite establecer el tamaño a las dimensiones predeterminadas. Dependiendo del tipo de modelo (estructura abierta o superficies cerradas), se determinan a partir del área proyectada YZ del modelo. El "espacio libre" alrededor del modelo, que en realidad es ilimitado, se establece entonces lo suficientemente grande respecto a esa área proyectada.
La "condición de límite inferior" aplicada a la superficie inferior del túnel de viento se establece por defecto como una superficie lisa. La rugosidad de la superficie del fondo del túnel se puede controlar mediante la opción "Superficie con Zona y Resultados (v=0)". Cuando se selecciona, se genera automáticamente una zona de "Piso del Túnel" y se le puede asignar un material con una rugosidad definida. Al seleccionar la opción "Deslizamiento" de la lista, se desactiva la influencia del fondo del túnel. Puede entonces analizar partes individuales de un edificio, por ejemplo, la parte superior de una torre, sin definir todo el objeto. Recomendamos ajustar la cuadrícula del plano de trabajo al tamaño del túnel de viento.

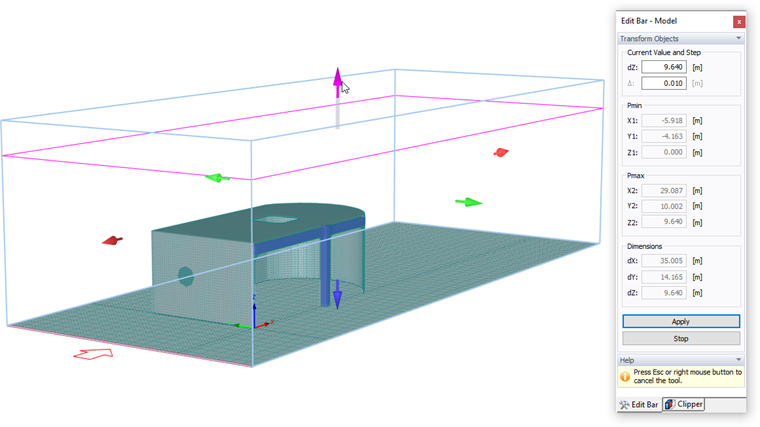

Para modificar gráficamente el túnel de viento, haga clic en el elemento "Redimensionar Túnel de Viento" en el panel. Asegúrese de que la pestaña "Modelo" de la ventana de trabajo esté configurada.
De la misma manera descrita anteriormente, es posible introducir las dimensiones del túnel de viento en el panel "Barra de Edición". Además, puede modificar su tamaño en la ventana de trabajo seleccionando una de las flechas y moviéndola. Los parámetros correspondientes se actualizan en el panel.
Al mantener presionada la tecla [Shift] mientras mueve una flecha, el túnel de viento se modifica simétricamente en la dirección respectiva. Al mantener presionada la tecla [Ctrl], puede escalar el túnel de viento hacia arriba o hacia abajo de manera uniforme en las tres direcciones.
