Sie können die Abmessungen des Windkanals in einem Dialogfeld oder grafisch ändern. Um das Dialogfeld zu öffnen, doppelklicken Sie auf das Element "Windkanal" im "Projekt-Navigator" oder öffnen Sie das Menü "Bearbeiten", führen Sie den Mauszeiger über "Windkanal" und wählen Sie "Windkanal bearbeiten".
Die Größe des Windkanals wird anhand von sechs Parametern definiert; die Abmessungen in X, Y und Z beziehen sich auf den Ursprung des Modells. Der
Button ermöglicht es Ihnen, die Größe auf die Standarddimensionen einzustellen. Abhängig vom Modelltyp (offenes Fachwerk oder geschlossene Flächen) werden sie aus der YZ-projizierten Fläche des Modells ermittelt. Der "freie Raum" um das Modell – der in der Realität unbegrenzt ist – wird dann mit Bezug auf diese projizierte Fläche groß genug eingestellt.
Die "untere Randbedingung", die auf die untere Fläche des Windkanals angewendet wird, wird standardmäßig als glatte Fläche festgelegt. Die Oberflächenrauheit des Tunnelbodens kann durch die Option "Oberfläche mit Zone und Ergebnissen (v=0)" gesteuert werden. Bei Auswahl wird automatisch eine "Tunnelboden"-Zone erzeugt und ein Material mit definierter Rauheit kann zugewiesen werden. Wenn Sie die Option "Slip" aus der Liste auswählen, wird der Einfluss des Tunnelbodens deaktiviert. Dann können Sie einzelne Teile eines Gebäudes analysieren – beispielsweise die Spitze eines Turms – ohne das gesamte Objekt zu definieren. Wir empfehlen, das Arbeitsgitter auf die Größe des Windkanals anzupassen.

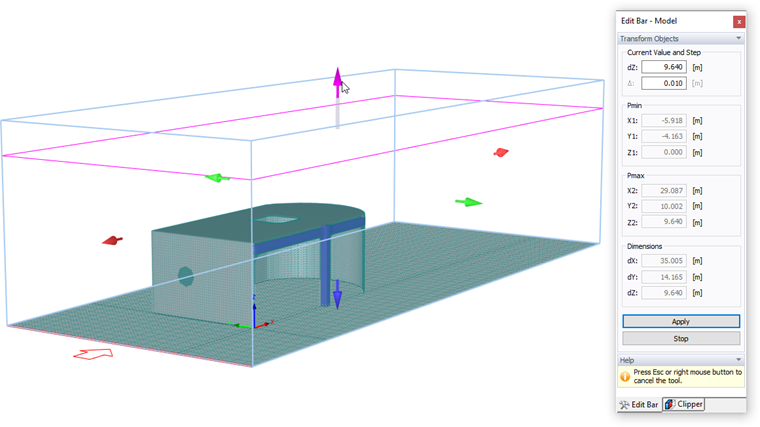

Um den Windkanal grafisch zu ändern, klicken Sie auf das Element "Windkanal anpassen" im Panel. Stellen Sie sicher, dass die Registerkarte "Modell" im Arbeitsfenster eingestellt ist.
In der gleichen Weise wie oben beschrieben ist es möglich, die Abmessungen des Windkanals im "Editieren"-Panel einzugeben. Zusätzlich können Sie seine Größe im Arbeitsfenster ändern, indem Sie auf einen der Pfeile klicken und ihn bewegen. Die entsprechenden Parameter werden im Panel aktualisiert.
Wenn Sie die [Umschalt]-Taste drücken, während Sie einen Pfeil bewegen, wird der Windkanal symmetrisch in die jeweilige Richtung verändert. Durch Drücken der [Strg]-Taste können Sie den Windkanal gleichmäßig in alle drei Richtungen vergrößern oder verkleinern.
